Intermatic Grasslin talento smart B15 Operating Manual

144
Asennus

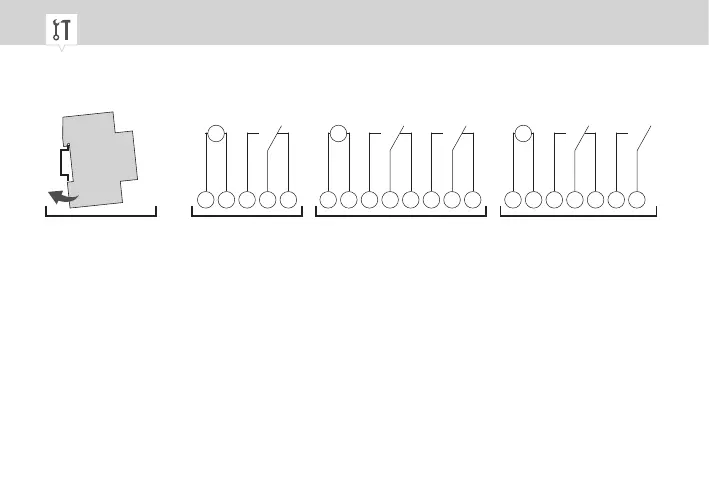

Kuva 5: Asennus DIN-kiskoon ja kytkentäkaaviot
A Asennus DIN-kiskoon
B 110–230 voltin 1-kanavainen kellokytkin
C 110–230 voltin 2-kanavainen kellokytkin
D 12/24 V -kellokytkin
1. Aseta kiskokiinnitteinen kellokytkin yläkautta DIN-kiskoon (kuva 5/A) ja paina taaksepäin, kunnes
se lukittuu paikalleen.
2. Asenna kiskokiinnitteinen kellokytkin kytkentäkaavion mukaisesti (kuva 5/B), (kuva 5/C) tai (kuva
5/D) (käytä johtimia, joiden läpimitta on 1–2,5mm²).
L N
M
~
CH1
1 2 3
M
~
CH1
1 2 3 5 6
CH2
~+
~-
L N
M
~
CH1
1 2 3 5 6
7
CH2
BA C D
