Instalacja

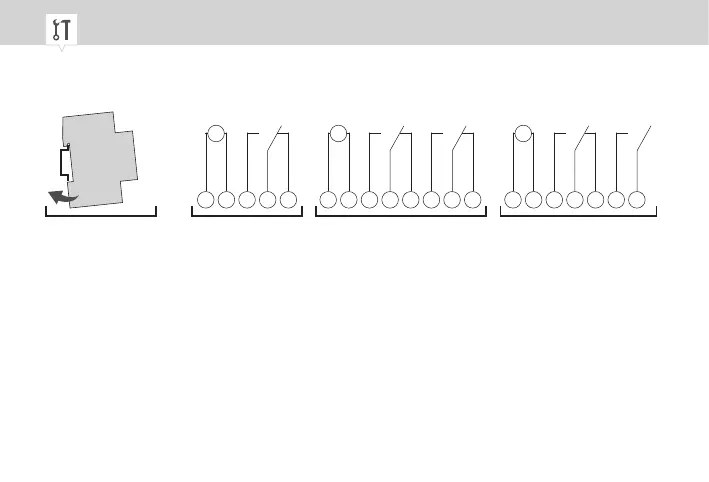

Rys. 5: Montaż na szynie DIN i schematy połączeń
A Montaż na szynie DIN
B 110 – 230 V 1-kanałowy zegar sterujący rozdzielacza
C 110 – 230 V 2-kanałowy zegar sterujący rozdzielacza
D Zegar sterujący rozdzielacza 12/24 V
1. Ustawić zegar sterujący rozdzielacza z góry na szynie DIN (Rys. 5/A) i nacisnąć do tyłu aż zatrza-
śnie się na niej.
2. Zainstalować zegar sterujący rozdzielacza zgodnie ze schematem połączeń (Rys. 5/B), (Rys. 5/C)
lub (Rys. 5/D) (stosować przewody o przekroju poprzecznym między 1mm² a 2,5mm²).
L N
M
~
CH1
1 2 3
M
~
CH1
1 2 3 5 6
CH2
~+
~-
L N
M
~
CH1
1 2 3 5 6
7
CH2
BA C D
