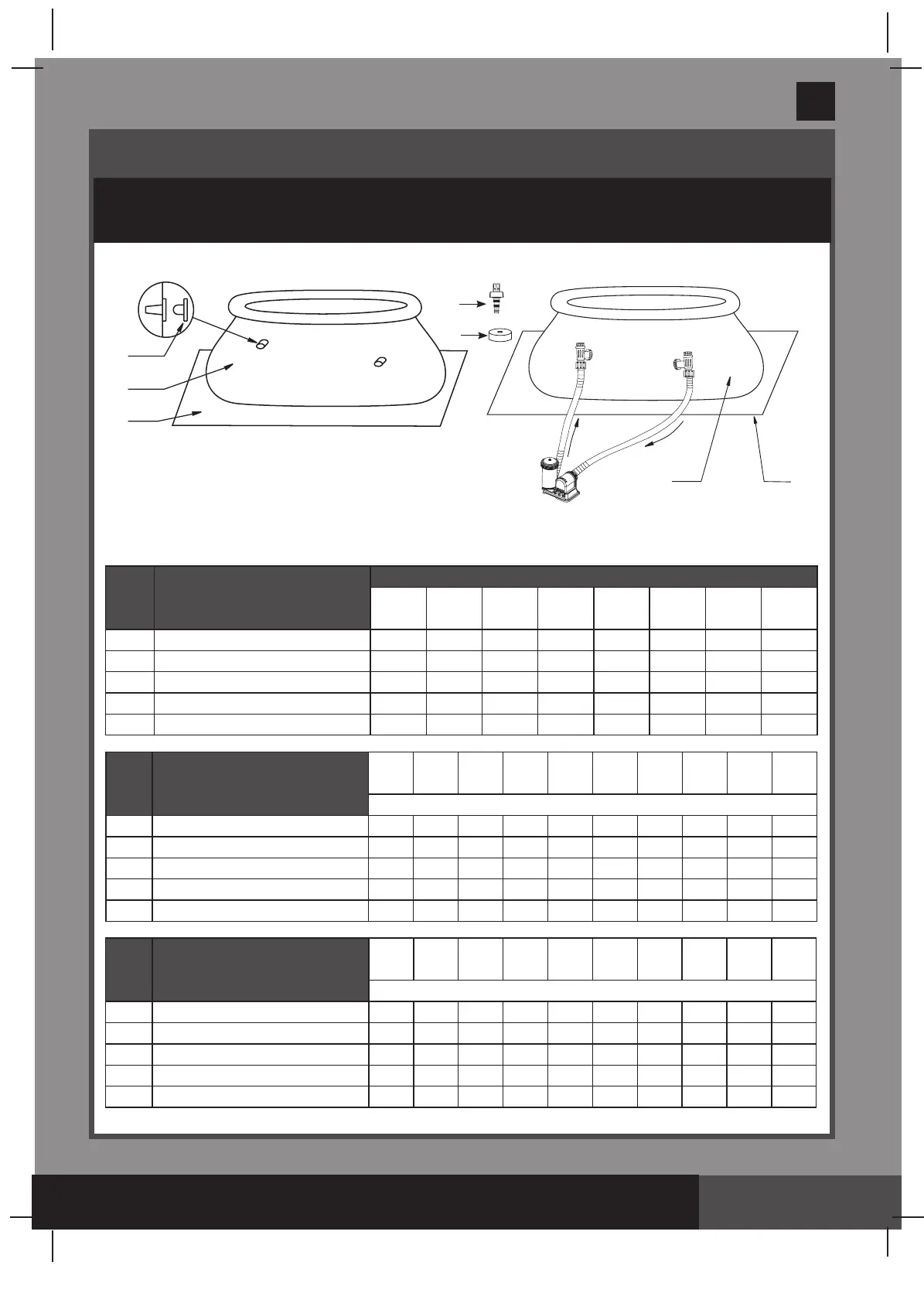

TEILEREFERENZ
Bevor Sie mit dem Zusammenbau des Produkts beginnen, nehmen Sie sich bitte kurz Zeit, um den Inhalt zu
überprüfen und sich mit den Einzelteilen vertraut zu machen.
488cm & unteres Easy Set
®
pools 518cm & oberes Easy Set
®
pools
2
3
1
3
1
TEILENUMMER BESCHREIBUNG
BECKENGRÖSSE & MENGE
6’
(183 cm)
8’
(244 cm)
10’
(305cm)
12’
(366cm)
13’
(396cm)
15’
(457cm)
16’
(488cm)
18’
(549cm)
1 POOLFOLIE (ABLASS-VENTIL-DECKEL INKLUSIVE)
1 1 1 1 1 1 1 1
2 STÖPSEL FÜR SIEBANSCHLUSS (1 EXTRA)
3 3 3 3 3 3 3
-
3 UNTERLAGSPLANE
- - - - -
1 1 1
4 ABLASSVORRICHTUNG
1 1 1 1 1 1 1 1
5 ABLASS-VENTIL-DECKEL
1 1 1 1 1 1 1 2
TEILENUMMER BESCHREIBUNG
6’ X 20”
(183cm X 51cm)
8’ X 24”
(244cm X 61cm)
8’ X 30”
(244cm X 76cm)
8’ X 30”
(244cm X 76cm)
Clearview
10’ X 24”
(305cm X 61cm)
10’ X 30”
(305cm X 76cm)
10’ X 30”
(305cm X 76cm)
Printing
12’ X 30”
(366cm X 76cm)
12’ X 30”
(366cm X 76cm)
Printing
12’ x 33”
(366cm x 84cm)
ERSATZTEILNUMMER
1 POOLFOLIE (ABLASS-VENTIL-DECKEL INKLUSIVE)
11588 12998 10433 11246 12999 10318 11303 10200 11304
11155
2 STÖPSEL FÜR SIEBANSCHLUSS (1 EXTRA)
10127 10127 10127 10127 10127 10127 10127 10127 10127
10127
3 UNTERLAGSPLANE
- - - - - - - - - -
4 ABLASSVORRICHTUNG
10201 10201 10201 10201 10201 10201 10201 10201 10201
10201
5 ABLASS-VENTIL-DECKEL
10649 10649 10649 10649 10649 10649 10649 10649 10649
10649
TEILENUMMER BESCHREIBUNG
12’ X 36”
(366cm X 91cm)
13’ X 33”
(396cm X 84cm)
15’ X 33”
(457cm X 84cm)
15’ X 36”
(457cm X 91cm)
15’ X 42”
(457cm X 107cm)
15’ X 48”
(457cm X 122cm)
16’ X 42”
(488cm X 107cm)
16’ X 48”
(488cm X 122cm)
18’ X 48”
(549cm X 122cm)
18’ X 52”
(549cm X 132cm)
ERSATZTEILNUMMER
1 POOLFOLIE (ABLASS-VENTIL-DECKEL INKLUSIVE)
10319
12130
10622 10183 10222 10415 10436 10623 10320 10765
2 STÖPSEL FÜR SIEBANSCHLUSS (1 EXTRA)
10127
10127
10127 10127 10127 10127 10127 10127
- -
3 UNTERLAGSPLANE
-
-
-
18932 18932 18932 18927 18927 18933
18933
4 ABLASSVORRICHTUNG
10201
10201
10201 10201 10201 10201 10201 10201 10201
10201
5 ABLASS-VENTIL-DECKEL
10649
10649
10649 10649 11044 11044 11044 11044 11044
11044
