Intex EASY SET POOL - Riferimento Ai Componenti

CONSERVARE QUESTE ISTRUZIONI
Pag 4
(257IO) MODEL FP602 FILTER PUMP ITALIAN SIZE: 4.875” X 7.25” PANTONE 295U 05/20/2024
257
A
Italiano

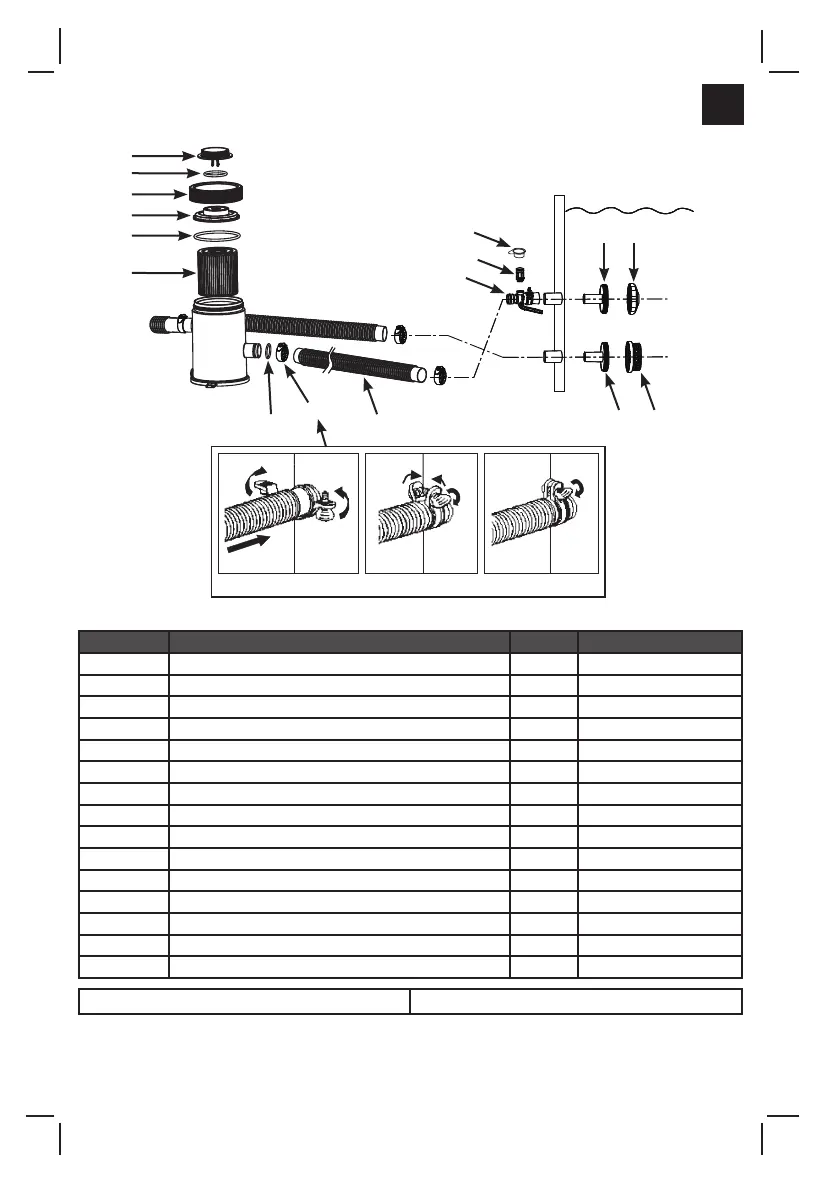

RIFERIMENTO AI COMPONENTI
Primadimontareilprodotto,spenderequalcheminutoaprenderevisione
di cosa comprende e familiarizzare con i vari componenti.
NOTA:
I disegni sono da considerarsi soltanto a scopo di esempio. Potrebbero non rispecchiare il reale prodotto. Non in scala.
Quando si ordinano le parti assicurarsi di indicare codice del modello e numero delle parti. Non sono necessari attrezzi per il montaggio.
NO RIFERIMENTO DESCRIZIONE Q.TÀ CODICE RICAMBIO
1 VALVOLA DI FUORIUSCITA D’ARIA 1 13405
2 VALVOLA AD ANELLO 1 13406
3 COPERTURA FILETTATA 1 13407
4 GUARNIZIONE COPERCHIO 1 13409
5 CARTUCCIA FILTRO 1 29007
6 MANICOTTO 2 10134
7 MORSETTO 4 11489
8 TUBI 2 10399
9 CONNETTORE PER GRIGLIA FILTRO 2 11070
10 UGELLO BOCCHETTA DI INGRESSO 1 13162
11 GRIGLIA FILTRO 1 12197
12 GHIERA COPERTURA FILTRO 1 13408
13 TAPPO DELLA VALVOLA DELLA BOCCHETTA DELL’ARIA 1 12373
14 VALVOLA DELLA BOCCHETTA DELL’ARIA 1 12363
15 ADATTATORE DI INGRESSO DELL’ARIA DELLA PISCINA 1 12366
1
2
12
3
4
5
9 10
11
9
14
15
8
7
6
A B C
13
Tipodipompaltro: Cartuccia sintetica #29007
