HEBEN SIE DIESE BEDIENUNGSANLEITUNG AUF
Seite 4
(257IO) MODEL FP602 FILTER PUMP GERMAN SIZE: 4.875” X 7.25” PANTONE 295U 05/20/2024
257
A
Deutsch

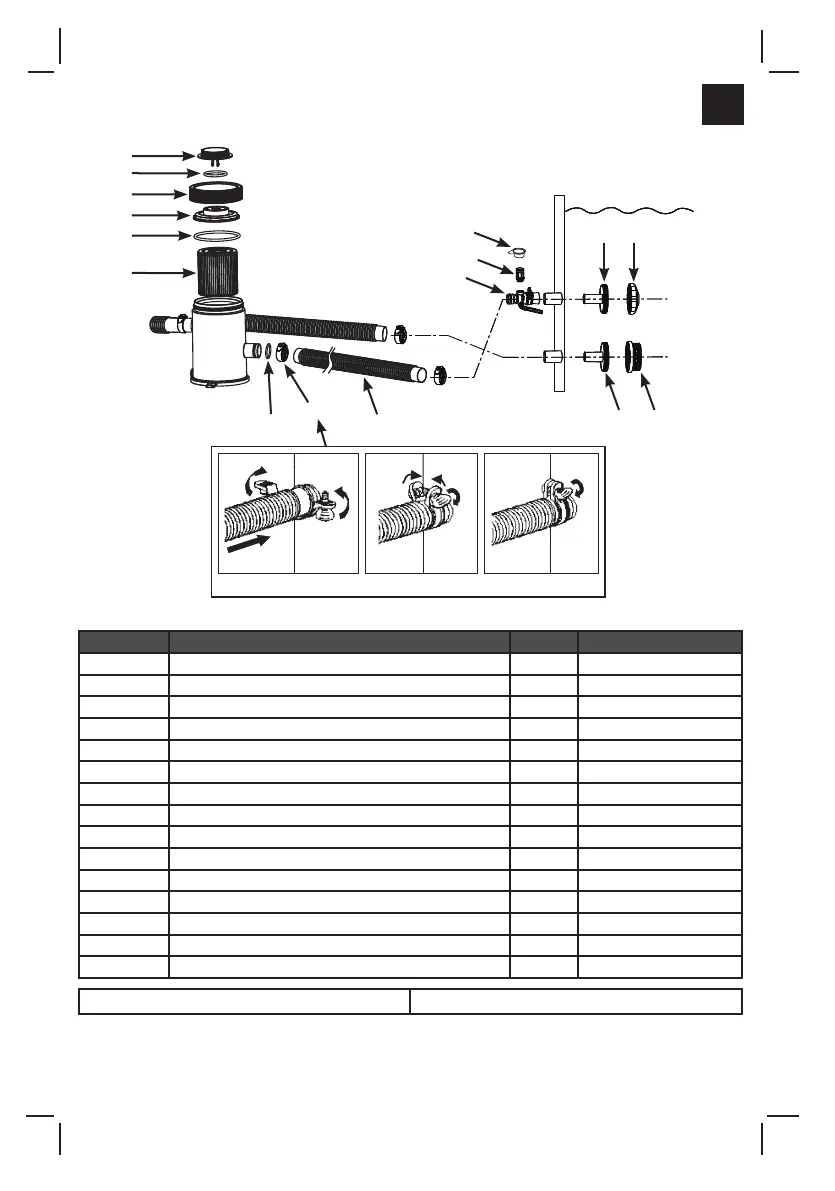

TEILEREFERENZ
Bevor Sie mit dem Zusammenbau des Produkts beginnen, nehmen Sie sich bitte kurz Zeit,
um den Inhalt zu überprüfen und sich mit den Einzelteilen vertraut zu machen.
HINWEIS:
Die Zeichnungen sind nur für Illustrationszwecke gedacht, eventuelle Abweichungen zum Produkt können vorhanden sein. Nicht maßstabgetreu.
Beachten Sie bei der Bestellung von Teilen, dass Modellnummer und Teilenummer angegeben werden müssen. Für die Montage ist kein Werkzeug erforderlich.
TEILENUMMER
BESCHREIBUNG MENGE ERSATZTEILNUMMER
1 LUFTAUSLASSVENTIL 1 13405
2 O-RING VENTIL 1 13406
3 SCHRAUBDECKEL 1 13407
4 DICHTUNGSRING 1 13409
5 FILTERPATRONE 1 29007
6 SCHLAUCHVERSCHLUSS 2 10134
7 SCHLAUCHKLEMME 4 11489
8 SCHLÄUCHE 2 10399
9 FILTERANSCHLUSS 2 11070
10 BECKENEINLAUFDÜSE 1 13162
11 FILTERSIEB 1 12197
12 FILTERGEHÄUSE-SCHRAUBMANSCHETTE 1 13408
13 LUFTSTRAHLVENTIL-KAPPE 1 12373
14 LUFTSTRAHLVENTIL 1 12363
15 LUFTADAPTER DES BECKENEINLAUFS 1 12366
1
2
12
3
4
5
9 10
11
9
14
15
8
7
6
A B C
13
Art des Filtermediums: Filterkartusche #29007
