3. Retire del humedecedor la puerta de acceso al filtro situada dentro
del concentrador. Inserte un destornillador plano en el surco de la
placa en el borde superior de la compuerta de acceso al filtro y haga
palanca suavemente para abrir dicha compuerta (FIGURA 4,
DETALLE A).
4. El adaptador del humedecedor está situado junto al filtro de
entrada. Tire dicho adaptador hacia arriba para retirarlo
(FIGURA 4, DETALLE B).
5. Conecte el humedecedor girando la tuerca mariposa en la botella
del humedecedor en sentido antihorario hasta que quede
apretada firmemente (FIGURA 4, DETALLE C).

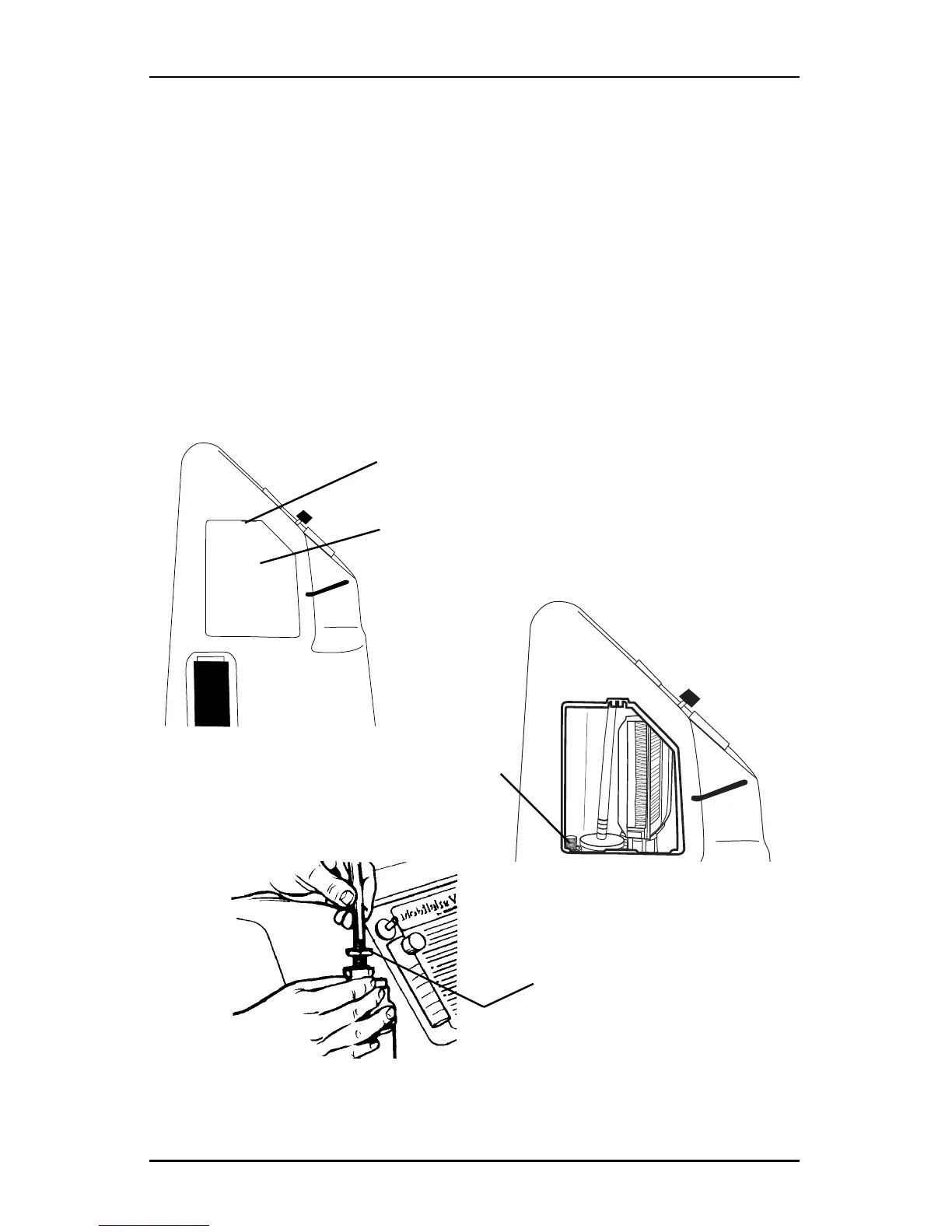

FIGURA 4 - CONEXIÓN DEL ADAPTADOR DEL
HUMEDECEDOR
Adaptador de la botella
del humedecedor
Puerta de acceso
del filtro
Muesca de la placa (Inserte el
destornillador de cabeza plana aquí)
Adaptador de la botella
del humedecedor
Puerta de
acceso al
filtro
DETALLE A
DETALLE B
DETALLE C
INSTRUCCIONES DE OPERACIÓN
