Pagina 27 

Page 25

> 3 ≤ 6
0.75
> 6 ≤ 10
1
> 10 ≤ 16
1.5
> 16 ≤ 25
2.5
> 25 ≤ 32
4
> 32 ≤ 40
6
AVERTIZARE
INAINTE DE A REALIZA ORICE LUCRU
ELECTRIC SAU DE CANTARE, OPRITI
PUTEREA PRINCIPALA A SISTEMULUI.

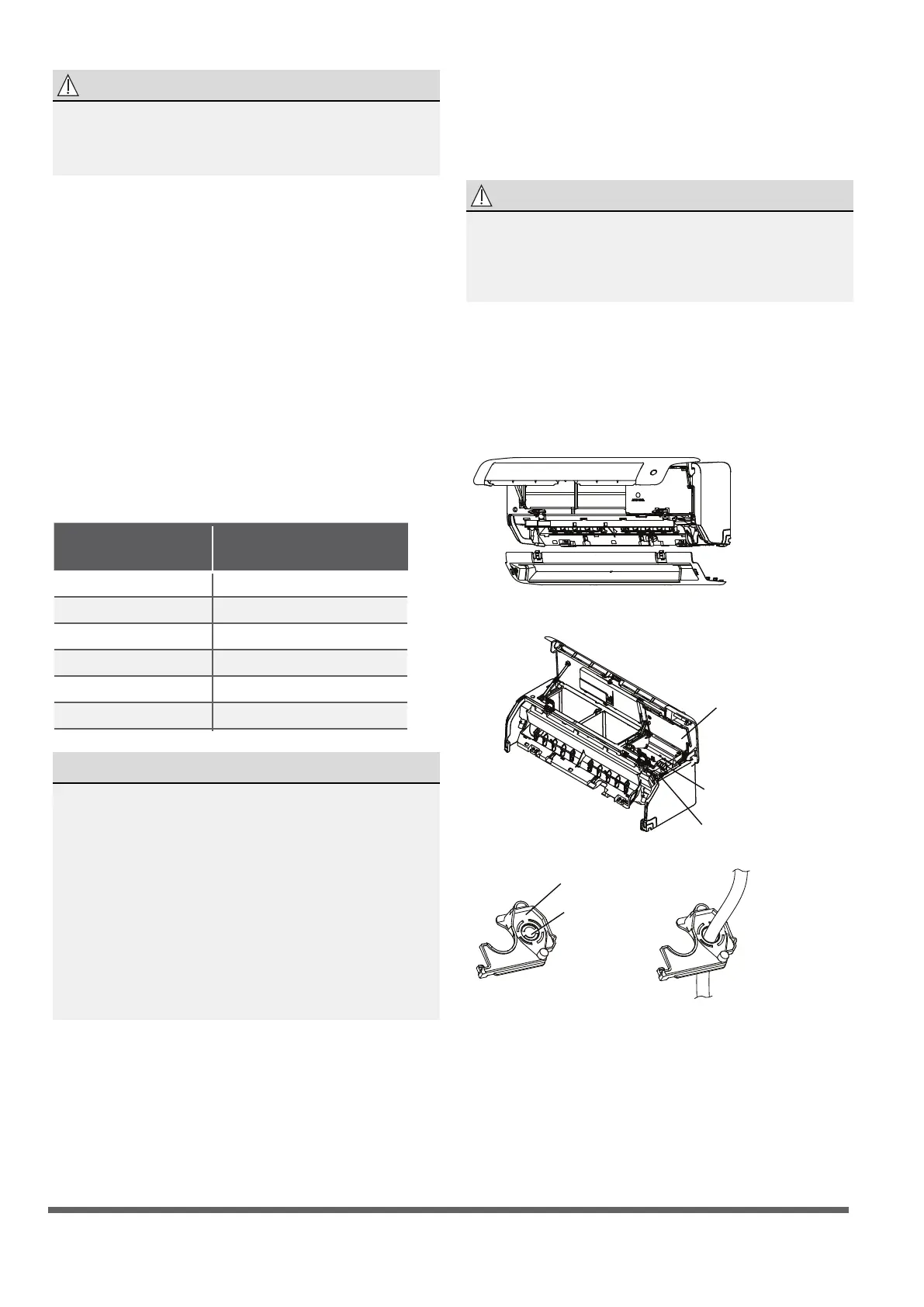

Pasul 6: Conectati cablurile de semnal si de
alimentare
Cablul de semnal permite comunicarea intre
unitatile interioare si exterioare. Mai intai trebuie
sa alegeti dimensiunea corecta a cablului inainte
de a-l pregati pentru conectare.
Tipuri de cabluri
• Cablu de alimentare interior (daca este cazul):
H05VV-F sau H05V2V2-F
• Cablu de alimentare pentru exterior:
H07RN-F sau H05RN-F
• Cablu de semnal: H07RN-F
Zona minima transversala a cablurilor de
alimentare si de semnal (pentru referinta)
(nu se aplica pentru America de Nord)
ALEGE DIMENSIUNEA CABLULUI
Dimensiunea necesara a cablului de alimentare,
cablului de semnal, sigurantei si comutatorului
este determinata de curentul maxim al unitatii.
Curentul maxim este indicat pe placa de
identicare situata pe panoul lateral al unitatii.
Consultati aceasta placuta de identicare pentru
a alege cablul, siguranta sau comutatorul potrivit.
NOTA: In America de Nord, va rugam sa alegeti
dimensiunea corecta a cablului in conformitate
cu Ampacitatea minima a circuitului indicata pe
placuta de identicare a unitatii.
1. Deschideti si xati pozitia panoului, apoi,
deschideti capacele celor doua blocuri de blocare,
desurubati surubul, apoi tineti ambele parti ale
panoului inferior in locul marcat cu „PULL”, trageti-l
in sus pentru a elibera cataramele, apoi luati panoul
inferior in jos (va rugam sa consultati pagina 22-23).
2. Deschideti capacul cutiei de sarma pentru a
conecta cablul.
3. Desurubati clema cablului de sub terminal
blocati-l si asezati-l lateral.
4. Cu fata catre partea din spate a unitatii, scoateti
plasticul panoul din partea stanga jos.
AVERTIZARE
TOATE CABLURILE TREBUIE MONTATE
STRICT IN CONFORMITATE CU DIAGRAMA
DE CABLURI SITUATA PE SPATELE UNITATII
INTERIOARE A PANOUL FRONTAL.
5. Introduceti rul de semnal prin acest slot, de la
partea din spate a unitatii in fata.
6. Cu fata catre partea din fata a unitatii, conectati
rul conform schemei de cablare a unitatii
interioare, conectati u-lug si insurubati ferm
ecare r la terminalul corespunzator.
Curent nominal al
aparatului (A)
Suprafata nominala
transversala (mm²)
si
si
si
si
si
si

Page 25

> 3 ≤ 6
0.75
> 6 ≤ 10
1
> 10 ≤ 16
1.5
> 16 ≤ 25
2.5
> 25 ≤ 32
4
> 32 ≤ 40
6
NOTA: Daca dimensiunea cablului este prea
mare, indepartati panoul mic din plastic knock-
out pentru a crea un slot prin care sa poata iesi
cablul. Daca doriti sa scoateti sasiul sau furtunul
de scurgere, va rugam sa scoateti mai intai
deectorul pentru sobolani.
Mai intai deschideti panoul frontal, apoi scoateti
panoul inferior.
deschideti capacul
rului
Bloc terminal
Clema de cablu
Deector de sobolan
(unele unitati)
Panou knock-
out
