Σελίδα 28
ΠΡΟΣΟΧΗ
ΜΗΝ ΜΠΛΕΚΕΤΕ ΤΑ ΚΑΛΩΔΙΟ ΤΑΣΗΣ ΚΑΙ
ΟΥΔΕΤΕΡΟΥ
Αυτό είναι επικίνδυνο και μπορεί να προκαλέσει
δυσλειτουργίες στο κλιματιστικό.
7. Αφότου ελέγξετε να βεβαιωθείτε ότι κάθε
σύνδεση είναι ασφαλής, χρησιμοποιήστε το
σφιγκτήρα καλωδίων ώστε να συνδέσετε το
καλώδιο σήματος στη μονάδα. Βιδώστε τον
σφιγκτήρα καλωδίων προς τα κάτω γερά.
8. Αντικαταστήστε το κάλυμμα του καλωδίου στο
μπροστινό μέρος της μονάδας και το πλαστικό
κάλυμμα στο πίσω μέρος.
ΣΗΜΕΙΩΣΗ ΓΙΑ ΚΑΛΩΔΙΩΣΕΙΣ
Η ΗΛΕΚΤΡΟΛΟΓΙΚΗ ΣΥΝΔΕΣΗ ΜΠΟΡΕΙ
ΝΑ ΔΙΑΦΕΡΕΙ ΕΛΑΦΡΩΣ ΜΕΤΑΞΥ ΤΩΝ
ΜΟΝΑΔΩΝ.
Βήμα 7: Τυλίξτε καλώδια και αγωγούς
Πριν περάσετε τον αγωγό, τον αγωγό
αποστράγγισης και το καλώδιο σήματος μέσω της
οπής του τοίχου, θα πρέπει να τα δέσετε μαζί ώστε
να εξοικονομήσετε χώρο, να τα προστατέψετε και
να τα μονώσετε.

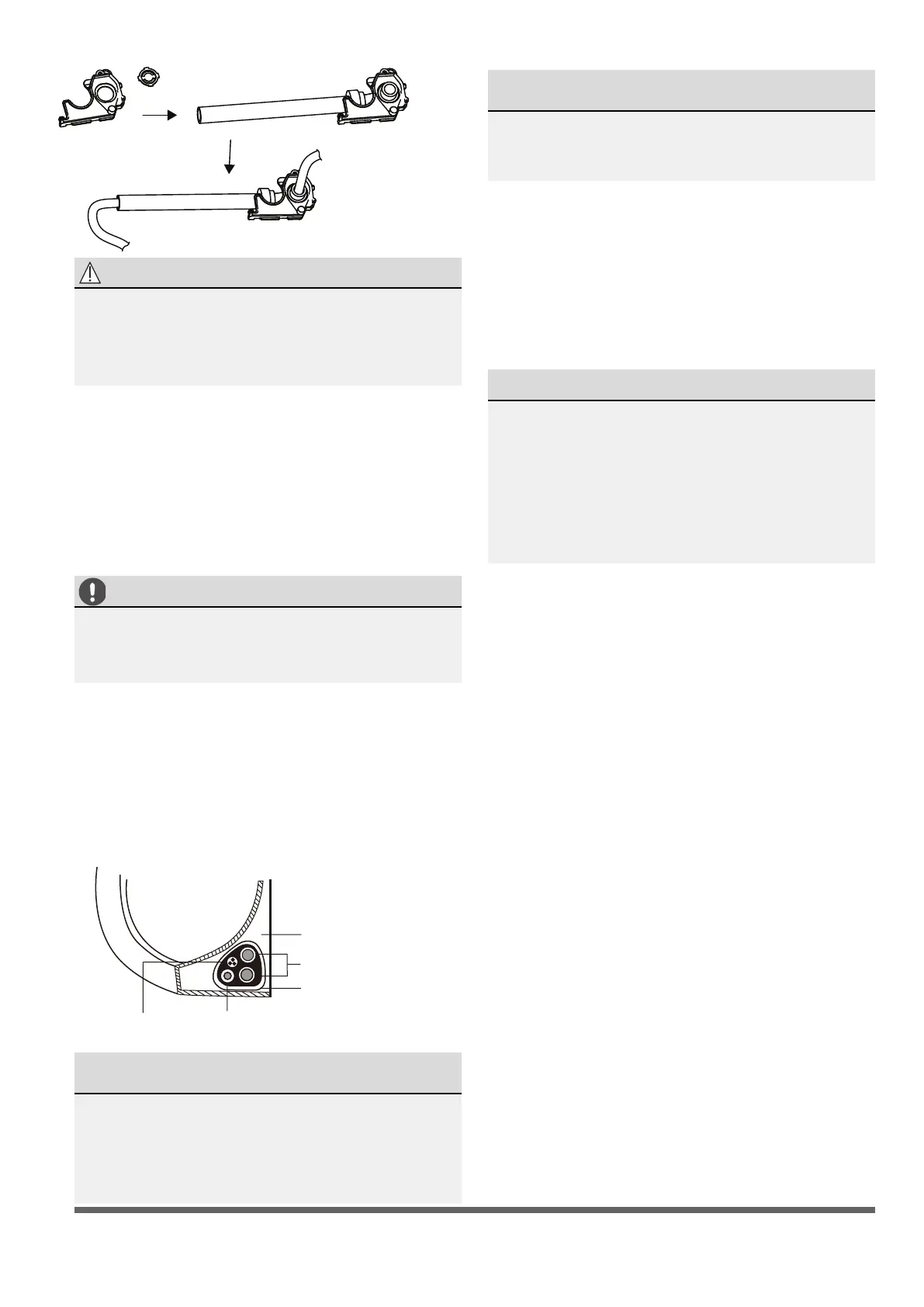

1. Τυλίξτε τον αγωγό αποστράγγισης, τους
αγωγούς του ψυκτικού και το καλώδιο σήματος
σύμφωνα την εικόνα:
Ο ΑΓΩΓΟΣ ΑΠΟΣΤΡΑΓΓΙΣΗΣ ΠΡΕΠΕΙ ΝΑ
ΒΡΙΣΚΕΤΑΙ ΣΤΟ ΚΑΤΩ ΜΕΡΟΣ
Βεβαιωθείτε ότι ο αγωγός αποστράγγισης
βρίσκεται στο κάτω μέρος του τυλίγματος.
Η τοποθέτηση του στο πάνω μέρος μπορεί
να επιφέρει υπερχείλιση προκαλώντας
ηλεκτροπληξία & φθορές.
ΜΗΝ ΜΠΛΕΚΕΤΕ ΤΑ ΚΑΛΩΔΙΑ
ΣΗΜΑΤΟΣ ΜΕ ΤΑ ΥΠΟΛΟΙΠΑ ΚΑΛΩΔΙΑ
Όταν τυλίγετε τα καλώδια μαζί, μην μπλέκετε ή
σταυρώνετε το καλώδιο σήματος με κάποιο άλλο
καλώδιο
2. Χρησιμοποιείστε κολλώδη ταινία βυνιλίου, ώστε
να προσαρμόσετε τον αγωγό αποστράγγισης
στην κάτω μεριά του αγωγού ψυκτικού μέσου.
3. Χρησιμοποιήστε μονωτική ταινία, τυλίξτε το
καλώδιο σήματος, τους αγωγούς ψυκτικού
μέσου και τον αγωγό αποστράγγισης σφιχτά
μεταξύ τους. Ελέγξτε διπλά ότι όλα τα καλώδια
είναι τυλιγμένα.
ΜΗΝ ΤΥΛΙΓΕΤΕ ΤΙΣ ΑΚΡΕΣ ΤΩΝ ΑΓΩΓΩΝ
Όταν τυλίγετε τη δέσμη των αγωγών, κρατήστε
τις άκρες τους ξετυλιγμένες. Χρειάζεται να
έχετε πρόσβαση στις άκρες ώστε να κάνετε
έλεγχο για διαρροές στο τέλος της διαδικασίας
εγκατάστασης (ανατρέξτε στην ενότητα
Ηλεκτρολογικός Έλεγχος και Έλεγχος Διαρροών
του παρόντος εγχειριδίου).
Βήμα 8: Τοποθετήστε την εσωτερική μονάδα
Αν εγκαταστήσετε νέους αγωγούς σύνδεσης στην
εξωτερική μονάδα, ακολουθήστε τα παρακάτω:
1. Αν έχετε ήδη περάσει τον αγωγό ψυκτικού μέσου
μέσα στην τρύπα του τοίχου, προχωρήστε στο
Βήμα 4.
2. Διαφορετικά, ελέγξτε διπλά ότι οι άκρες των
αγωγών ψυκτικού μέσου είναι μονωμένες ώστε
να αποφευχθεί η βρωμιά ή η εισχώρηση άλλων
αντικειμένων μέσα στους αγωγούς.
3. Περάστε αργά τη τυλιγμένη δέσμη των αγωγών
ψυκτικού μέσου, αποστράγγισης και καλωδίου
σήματος, μέσα από την οπή του τοίχου.
4. Γαντζώστε το πάνω μέρος της εσωτερικής
μονάδας στον πάνω γάντζο της επιτοίχιας
πλακέτας.
5. Ελέγξτε ότι η μονάδα είναι σφιχτά γαντζωμένη
στην επιτοίχια πλακέτα εφαρμόζοντας ελαφριά
πίεση στην αριστερή και δεξιά πλευρά της
μονάδας. Η μονάδα δεν θα πρέπει να κουνιέται
ή να αλλάζει θέση.
6. Ασκήστε παραπάνω πίεση, σπρώξτε προς
τα κάτω στα μέσα της μονάδας. Συνεχίστε
να πιέζετε προς τα κάτω, μέχρι η μονάδα να
γαντζωθεί σε όλο το μήκος το κάτω μέρος της
επιτοίχιας μονάδας.
7. Ξανά, ελέγξτε ότι η μονάδα εφαρμόζεται
ακριβώς ασκώντας ελαφριά πίεση στην αριστερή
και δεξιά πλευρά της μονάδας
Εσωτερική
Μονάδα
Χώρος πίσω από
τη μονάδα
Καλώδιο σήματος
Αγωγός ψυκτικού
μέσου
Πώμα μόνωσης
Αγωγός απόστράγγισης
