Pagina 36
Pregatiri si precautii
Aerul si materiile straine din circuitul frigorific
pot provoca cresteri anormale ale presiunii,
care pot deteriora aparatul de aer conditionat,
reduceti eficienta acestuia si cauza ranire.
Folositi o pompa de vid si un colector pentru
evacuarea circuitului de agent frigorific,
indepartandu-l gaz necondensabil si umezeala
din sistem.
Evacuarea trebuie efectuata la initiala
instalarea si cand unitatea este mutata.
INAINTE DE A EFECTA EVACUAREA
o
Verificati pentru a va asigura ca conductele
de conectare intre unitatile interioare si
exterioare sunt conectate corect.
o
Verificati pentru a va asigura ca toate
cablurile sunt conectate corect.
1. Conectati furtunul de incarcare al
manometrului colectorului la portul de service
de pe unitatea exterioara supapa de joasa
presiune.
2. Conectati un alt furtun de incarcare de la
colector pentru pompa de vid.
3. Deschideti partea de presiune scazuta a
manometrului colectorului. Pastrati partea de
inalta presiune inchisa.
4. Intoarce-te pe pompa de vid pentru evacuarea
sistem.
5. Rulati vidul cel putin 15 minute sau pana cand
Compound Meter citeste -76cmHG (-10 5Pa).
6. Inchideti partea de presiune scazuta a
colectorului si opriti pompa de vid.
7. Astepta timp de 5 minute, apoi verificati
daca nu a existat nicio modificare a presiunii
sistemului.
8. Daca exista o modificare a presiunii sistemului,
consultati sectiunea Verificare scurgeri de
gaz pentru informatii despre cum sa verificati
scurgerile. Daca nu exista nicio modificare a
presiunii sistemului, desurubati capacul de la
supapa ambalata (supapa de inalta presiune).
9. Introduceti cheia hexagonala in supapa
ambalata (supapa de inalta presiune) si
deschideti supapa prin rotirea cheii intr-o
cota de 1/4 in sens invers acelor de ceasornic.
Ascultati gazul pentru a iesi din sistem, apoi
inchideti supapa dupa 5 secunde.
10. Urmariti manometrul timp de un minut
pentru a va asigura ca nu exista nicio
modificare a presiunii. Manometrul ar trebui
sa fie citit putin mai mare decat presiunea
atmosferica.
11. Scoateti furtunul de incarcare din portul de
service.
12. Folosind o cheie hexagonala, deschideti
complet atat supapele de inalta presiune, cat si
cele de joasa presiune.
13. Strangeti manual capacele supapelor
de pe toate cele trei supape (oriciu de
service, presiune ridicata, presiune scazuta).
Puteti strange ulterior folosind o cheie
dinamometrica, daca este necesar
DESCHIDETI TIJELE SUPAPEI
Cand deschideti tijele supapei, rotiti cheia
hexagonala pana cand se loveste de dop. Nu
incercati sa fortati supapa sa se deschida in
continuare.

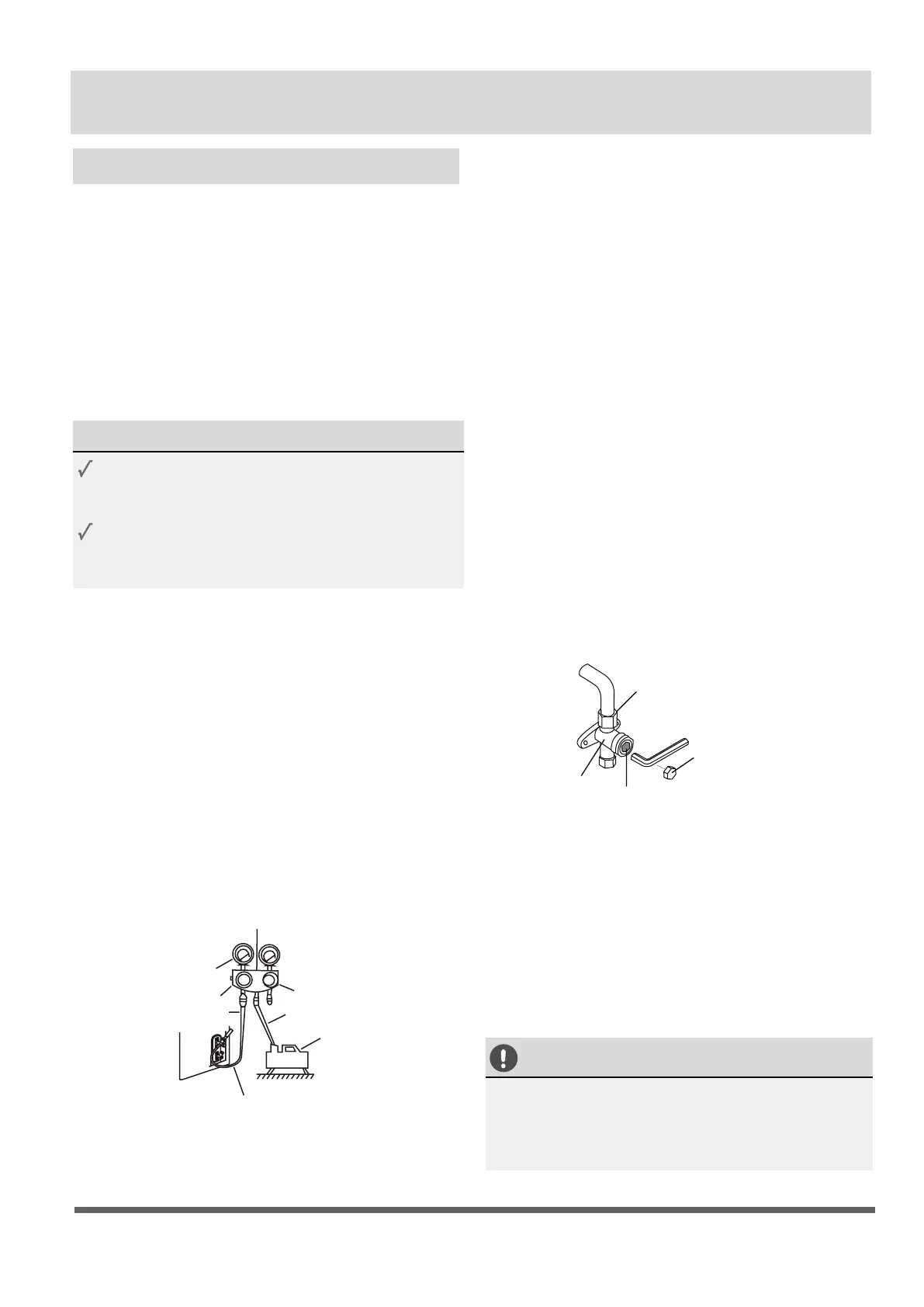

Evacuarea aerului
-76cmHg
corpul
supapei
Piulita
Capac
valva stem
Supapă colectoare
Supapă presiune
Supapă presiune ridicată
Furtun de umplere
Pompă de vid
Supapă presiune scăzută
Supapă îmbinată
Supapă presiune
scăzută
Furtun de presiune/
furtun de umplere
Page 35
Note on Adding Refrigerant
Some systems require additional charging depending on pipe lengths. The standard pipe length varies
according to local regulations. For example, in North America, the standard pipe length is 7.5m (25’).
In other areas, the standard pipe length is 5m (16‘). The refrigerant should be charged from the service
port
on the outdoor unit’s low pressure valve.
The additional refrigerant to be charged can be
calculated using the following formula:
CAUTION
DO NOT mix refrigerant types.
For R290 refrigerant unit, the total amount of refrigerant to be charged is no more than:
387g(<=9000Btu/h), 447g(>9000Btu/h and <=12000Btu/h), 547g(>12000Btu/h and <=18000Btu/h),
632g(>18000Btu/h and <=24000Btu/h).
ADDITIONAL REFRIGERANT PER PIPE LENGTH
Connective Pipe
Length (m)
Air Purging
Method
Additional Refrigerant
< Standard pipe length Vacuum Pump N/A
> Standard pipe
length
Vacuum Pump
Liquid Side: Ø 6.35 (ø 0.25”)
R32:
(Pipe length – standard length) x 12g/m
(Pipe length – standard length) x 0.13oZ/ft
R290:
R290:
(Pipe length – standard length) x 10g/m
(Pipe length – standard length) x 0.10oZ/ft
Liquid Side: Ø 9.52 (ø 0.375”)
R32:
(Pipe length – standard length) x 24g/m
(Pipe length – standard length) x 0.26oZ/ft
(Pipe length – standard length) x 18g/m
(Pipe length – standard length) x 0.19oZ/ft
R410A:
R410A:
(Pipe length – standard length) x 15g/m
(Pipe length – standard length) x 0.16oZ/ft
(Pipe length – standard length) x 30g/m
(Pipe length – standard length) x 0.32oZ/ft
R22:
(Pipe length – standard length) x 20g/m
(Pipe length – standard length) x 0.21oZ/ft
R22:
(Pipe length – standard length) x 40g/m
(Pipe length – standard length) x 0.42oZ/ft
To Next Page
