INVENTOR LDVI-09WFI/LDVO-09 User Manual

Σελίδα 30 

Page 28

Outdoor Unit
Installation
(A) (B)
A
W
B
D
Air inlet
Air outlet
Air inlet
W
H

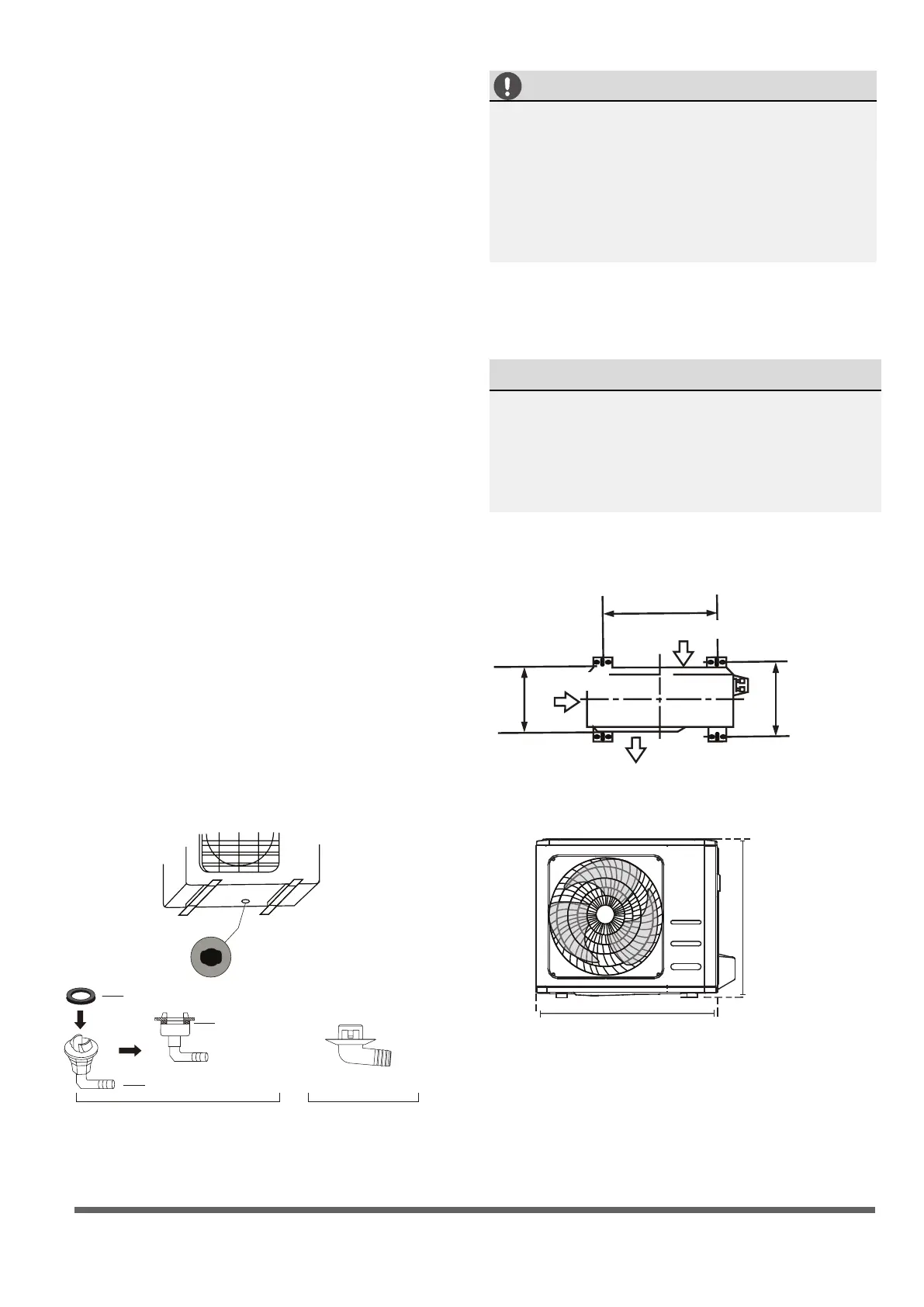

Βήμα 2: Εγκαταστήστε τον σύνδεσμο
αποστράγγισης
Μονάδες αντλιών θερμότητας προϋποθέτουν
σύνδεσμο αποστράγγισης. Πριν βιδώσετε
την εξωτερική μονάδα στη βάση, πρέπει να
εγκαταστήσετε τον σύνδεσμο αποστράγγισης
στο κάτω μέρος της μονάδας. Σημειώστε ότι
υπάρχουν δυο διαφορετικοί τύποι συνδέσμων
αποστράγγισης που εξαρτώνται από τον τύπο της
εξωτερικής μονάδας.
Εάν ο σύνδεσμος φέρει λαστιχένια τσιμούχα
(Δείτε Fig. Α), κάντε τα ακόλουθα:
1. Προσαρμόστε τη λαστιχένια τσιμούχα στο τέλος
του συνδέσμου αποστράγγισης που ενώνεται με
την εξωτερική μονάδα.
2. Τοποθετήστε τον σύνδεσμο αποστράγγισης
στην οπή της βάσης της μονάδας.
3. Περιστρέψτε τον σύνδεσμο κατά 90° μέχρι να
ακούσετε το κλικ στο μπροστινό μέρος της μο
-
νάδας.
4. Ενώστε προέκταση του αγωγού αποστράγγισης
(δεν συμπεριλαμβάνεται) στον σύνδεσμο απο
-
στράγγισης ώστε να στρέψετε τη ροή του νερού
από τη μονάδα κατά τη διάρκεια της λειτουργί
-
ας θέρμανσης.
Αν ο σύνδεσμος αποστράγγισης δεν φέρει
λαστιχένια τσιμούχα (Δείτε Fig. Α), κάντε τα
ακόλουθα:
1. Τοποθετήστε αγωγό αποστράγγισης στη
τρύπα στη βάση της μονάδας. Ο σύνδεσμος
αποστράγγισης πρέπει να κουμπώσει στη βάση.
2. Ενώστε την προέκταση του αγωγού
αποστράγγισης (δεν συμπεριλαμβάνεται) με τον
σύνδεσμο αποστράγγισης ώστε να στρέψετε
το νερό από τη μονάδα κατά τη διάρκεια της
λειτουργίας θέρμανσης.
ΣΕ ΠΑΓΕΡΕΣ ΚΛΙΜΑΤΙΚΕΣ ΣΥΝΘΗΚΕΣ
Σε παγερές συνθήκες περιβάλλοντος, βεβαιώστε
ότι ο αγωγός αποστράγγισης είναι κάθετος όσο
το δυνατόν περισσότερο ώστε να εξασφαλίσετε
την αλλαγή στο νερό αποστράγγισης. Αν
η αποστράγγιση του νερού γίνεται πολύ
αργά, μπορεί να παγώσει στη τρύπα και να
υπερχειλίσει τη μονάδα.
Bήμα 3: Στερεώστε την εξωτερική μονάδα
Η εξωτερική μονάδα μπορεί να στερεωθεί στο
έδαφος ή σε επιτοίχιο βραχίονα.
ΔΙΑΣΤΑΣΕΙΣ ΕΞΩΤΕΡΙΚΗΣ ΜΟΝΑΔΑΣ
Τα ακόλουθα είναι μια λίστα από διαφορετικές
διαστάσεις εξωτερικών μονάδων και αποστάσεις
μεταξύ των επιτοίχιων μονάδων. Προετοιμάστε
την βάση εγκατάστασης της μονάδας σύμφωνα
με τις ακόλουθες διαστάσεις.
Είσοδος Αέρα
Είσοδος Αέρα
Είσοδος
Αέρα
Οπή στη βάση της
εξωτερικής μονάδας
Τσιμούχα
Τσιμούχα
Σύνδεσμος
