Pagina 28
PRUDENTA
NU AMESTECA SIRURILE LIVE SI NUL
Acest lucru este periculos si poate provoca
defectiuni ale aparatului de aer conditionat.
7. Dupa vericare, pentru a va asigura ca ecare
conexiune este sigura, utilizati clema pentru
cablu pentru a xa cablul de semnal la unitate.
Insurubati bine clema de cablu.
8. Puneti la loc capacul de sarma din fata unitatii
si panoul de plastic din spate
NOTA DESPRE Cablare
PROCESUL DE conexiune prin cablu se
poate diferenta usor intre unitati si
regiuni.

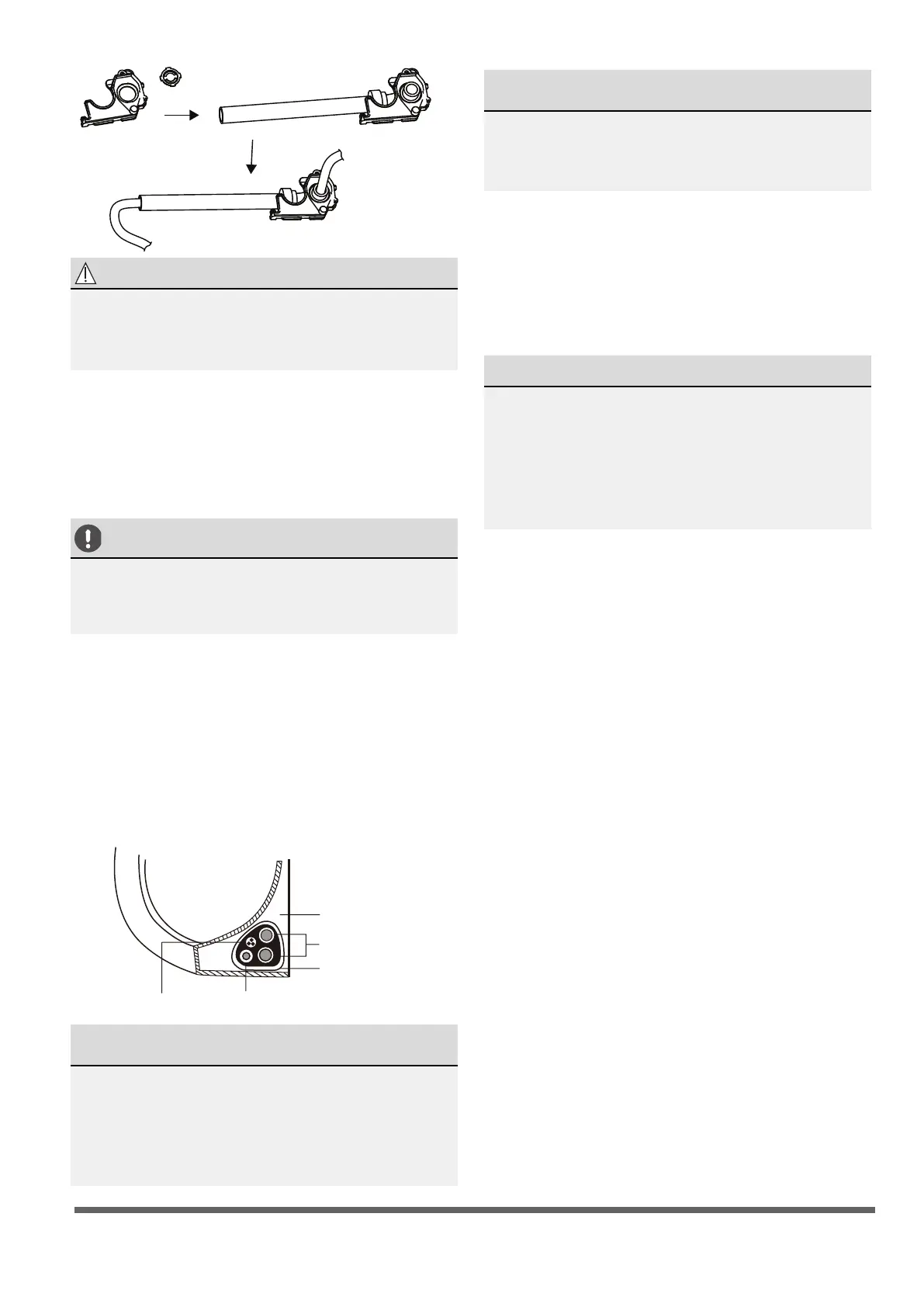

Pasul 7: Infasurare si cabluri
Inainte de a trece conductele, furtunul de
scurgere si cablul de semnal prin orificiul de
perete, trebuie sa le legati impreuna pentru a
economisi spatiu, a le proteja si a le izola (acest
lucru nu este valabil pentru unele locatii din SUA).
1. Impachetati furtunul de scurgere, conductele
de agent frigorific si cablu de semnal asa cum se
arata mai jos:
FURTUNUL DE SCURGERE TREBUIE SA FIE
PE FUND
Asigurati-va ca furtunul de scurgere se afla in
partea de jos a pachetului. Punerea furtunului
de scurgere in partea de sus a fasciculului poate
cauza vasul de scurgere la revarsare, ceea ce
poate duce la incendii sau la deteriorarea apei.
NU IMPLETITI CABLUL DE
SEMNALIZARE CU ALTE CABLURI
In timp ce grupati aceste articole impreuna,
nu impletiti si nu traversati cablul de semnal cu
niciunul alte cabluri.
2. Folosind banda adeziva de vinil, atasati
furtunul de scurgere pe partea inferioara a
conductelor de agent frigoric.
3. Folosind banda izolatoare, infasurati rul
de semnal, conductele de agent frigoric si
scurgeti furtunul strans. Vericati de doua ori
daca toate articolele sunt pachet.
NU INFORATI SFARSITURILE CONDUCTELOR
Cand infasurati pachetul, pastrati capetele
conductei desfacute. Trebuie sa accesatisa
le testeze pentru scurgeri la sfarsitul anului
procesul de instalare (consultati Verificari
electrice si Verificari de scurgere sectiunea
acestui manual)
Pasul 8: Montati unitatea interioara
Daca ati instalat o conducta conectiva noua
la unitatea exterioara, urmati urmatoarele
instructiuni:
1. Daca ati trecut deja conductele de agent
frigoric prin oriciul din perete, continuati la
pasul 4.
2. In caz contrar, vericati daca capetele
conductelor de agent frigoric sunt sigilate
pentru a preveni patrunderea murdariei sau a
materialelor straine in conducte.
3. Treceti incet pachetul infasurat de tevi de
agent frigoric, furtunul de scurgere si rul de
semnal prin gaura in perete.
4. Carligati partea superioara a unitatii interioare
pe carligul superior al placii de montare.
5. Vericati daca unitatea este xata ferm de
montare prin aplicarea unei presiuni usoare pe
partea stanga si dreapta a unitatii. Unitatea nu
trebuie sa se miste sau sa se deplaseze.
6. Folosind o presiune uniforma, impingeti in jos
pe jumatatea inferioara a unitatii. Continuati sa
impingeti in jos pana cand unitatea se xeaza
pe carlige de-a lungul
7. Din nou, vericati daca unitatea este montata
ferm aplicand o usoara presiune la stanga si la
partea dreapta a unitatii.
Unitate
interioara
Spatiul din spatele
unitatii
Fir de semnal
Conducte de agent
frigoric
Banda izolatoare
Furtun de scurgere
Page 27
evoba )ni42( mc06
60cm (24in)
on right
30cm (12in)
on left
200cm (79in)
in front
30cm (12in)
from back wall
