Pagina 33
Page 30
Outdoor Unit
Installation
G
1.57in.(40mm)
Page 31
90°
< 15,000
< 18,000
25 (82ft) 10 (33ft)
10 (33ft) 5 (16ft)
≥ 15,000 and < 24,000 30 (98.5ft) 20 (66ft)
20 (66ft)
≥ 24,000 and < 36,000 50 (164ft) 25 (82ft)
≥ 21,000 and < 35,000 10(33ft)
≥ 18,000 and < 21,000
≥ 18,000 and < 36,000
15 (49ft)
8(26ft)
8(26ft)< 18,000
20 (66ft)
25 (82ft)
10(33ft)
Conectarea tevilor de agent frigoric
La conectarea conductelor de agent frigorific, nu permiteti sa intre in unitate alte substante sau gaze
decat agentul frigorific specificat. Prezenta altor gaze sau substante va reduce capacitatea unitatii si poate
provoca o presiune anormal de mare in ciclul de refrigerare. Acest lucru poate provoca explozii si raniri.
Nota privind lungimea tevii
Lungimea conductelor de agent frigorific va afecta performanta si eficienta energetica a unitatii.
Eficienta nominala este testata pe unitatile cu o lungime a tevii de 5 metri (16,5 ft) (in America de
Nord, lungimea standard a tevii este de 7,5 m (25 ‘). Este necesara o rulare minima de 3 metri pentru
a minimiza vibratiile si zgomotul excesiv. In zonele tropicale speciale, pentru modelele de agent
frigorific R290, nu poate fi adaugat niciun agent frigorific si maximlungimea conductei de agent
frigorific nu trebuie sa depaseasca 10 metri (32,8 ft). Consultati tabelul de mai jos pentru specificatii
privind lungimea maxima si inaltimea de cadere a conductelor

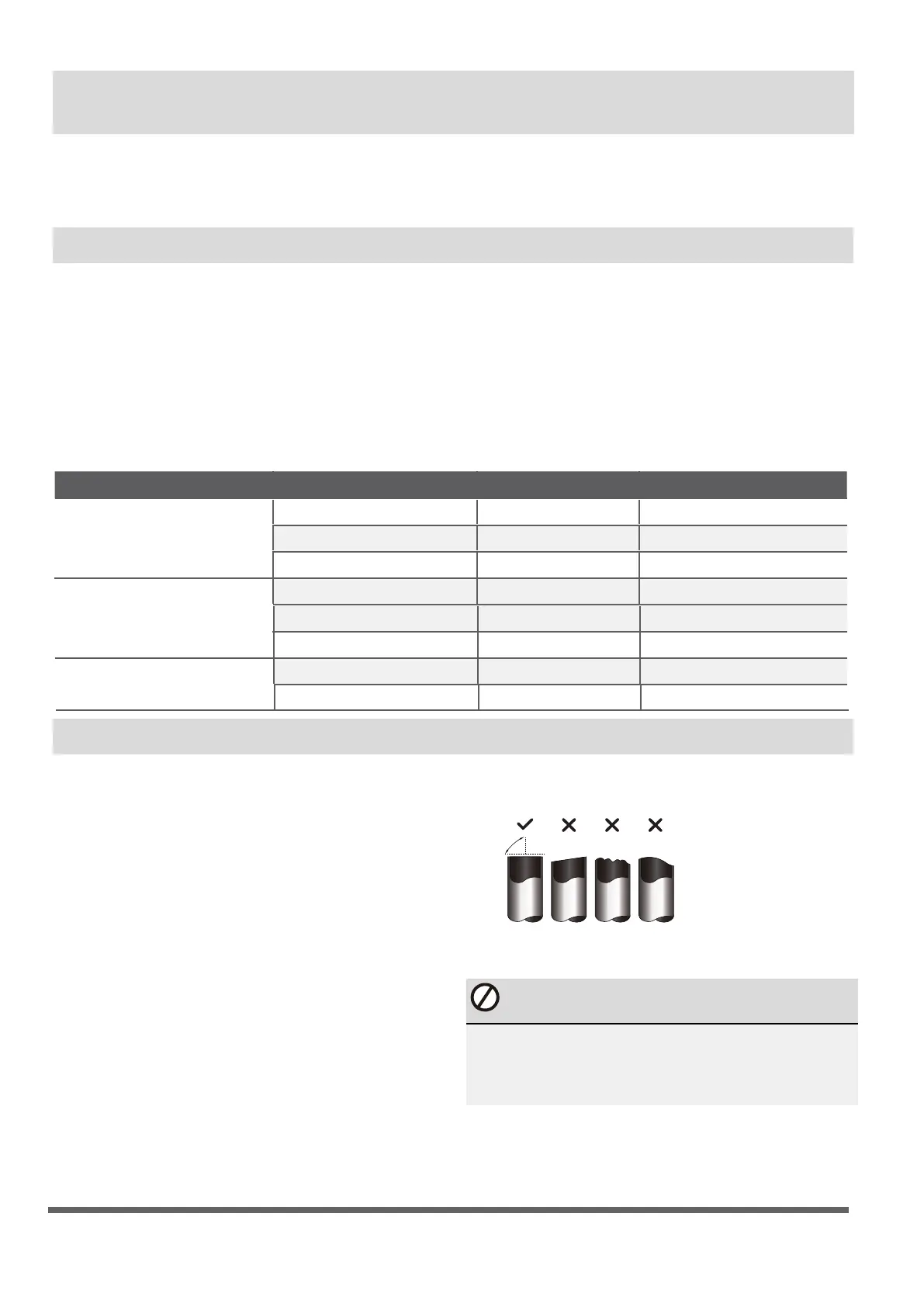

Lungimea maxima si inaltimea de cadere a conductelor de agent frigorific pe model de unitate
Instructiuni de conectare - tevi agent frigorific
Pasul 1: Taierea tevii
Cand pregatiti tevile de agent frigorific, aveti
grija deosebita sa le taiati si sa le aprindeti
corespunzator. Acest lucru va asigura o operare
eficienta si va reduce la minimumnevoie de
intretinere viitoare
1. Μasurati distanta dintre interior si unitati
exterioare.
2. Folosind un taietor de teava, taiati conducta
putin mai mult decat distanta masurata.
3. Asigurati-va ca teava este taiata la 90 ° perfect
unghi
Model Capacitate (BTU/h) Lungime maxima (m)
Inaltime maxima (m)
R410A, R32 Invertor
Split Aer Conditionat
R410A, R32 cu viteza
xa Aer conditionat split
Aparat de aer
conditionat split cu
viteza xa R22
NU DEFORMATI TUBUL IN TIMPUL
TAIERII
Aveti grija sa nu deteriorati sau sa deformati
conducta in timpul taierii. Acest lucru va reduce
drastic ecienta de incalzire a unitatii.
Oblic oblic deformat
