Outdoor Unit
Installation

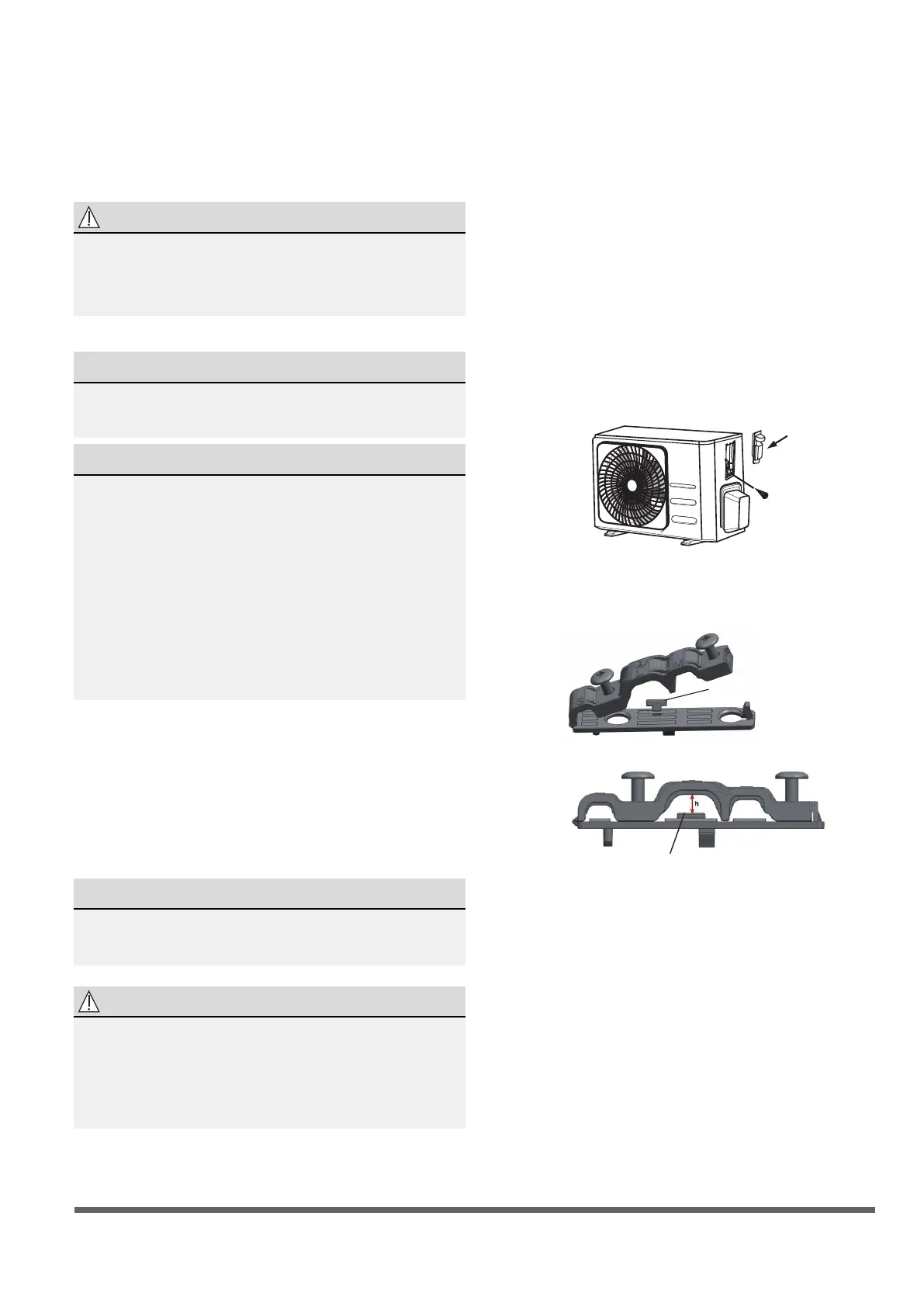

Pasul 4: Conectati cablurile de semnal si
de alimentare Blocul de conexiuni al unitatii
exterioare este protejat de un capac de cablare
electrica pe partea laterala a unitatii. O schema
completa de cablare este tiparita peinteriorul
capacului cablajului.
AVERTIZARE
INAINTE DE A REALIZA ORICE LUCRU
ELECTRIC SAU DE CANTARE, OPRITI
PUTEREA PRINCIPALA A SISTEMULUI.
1. Pregatiti cablul pentru conectare:
Folositi cablul potrivit
Va rugam sa alegeti cablul potrivit, consultati
„Tipuri de cabluri”
ALEGE DIMENSIUNEA CABLULUI
Dimensiunea necesara a cablului de alimentare,
cablului de semnal, sigurantei si comutatorului
este determinata de curentul maxim al
unitatii. Curentul maxim este indicat pe placa
de identificare amplasatape panoul lateral al
aparatului.
NOTA: In America de Nord, va rugam sa alegeti
dimensiunea corecta a cablului in conformitate
cu Ampacitatea minima a circuitului indicata pe
placuta de identificare a unitatii.
a. Folosind decapanti de sarma, dezbracati
mantaua de cauciuc de la ambele capete ale
cablului pentru a dezvalui aproximativ 40 mm
(1,57 in) de re din interior.
b. Indepartati izolatia de la capetele relor.
c. Folosind un sertizor de sarma, sertizati u-lugs
pe capetele relor.
LEGAREA FIRELOR
In timp ce legati firele, asigurati-va ca distingeti
in mod clar firul Live („L”) de alte fire.
AVERTIZARE
TOATE LUCRARILE DE CANTARE TREBUIE
EFECTUATE STRICT IN CONFORMITATE
CU DIAGRAMA DE CABLURI LOCALIZATA
IN INTERIORUL CAPACULUI DE UNITATII
EXTERNE.
2. Desurubati capacul cablajului electric si
scoateti-l.
3. Desurubati clema cablului de sub terminal
blocati-l si asezati-l lateral.
4. Conectati rul conform schemei de cablare
si insurubati ferm u-lugul ecaruia sarma la
terminalul corespunzator.
5. Dupa vericarea pentru a va asigura ca ecare
conexiune este sigura, infasurati rele pentru a
preveni ploaia apa care curge in terminal.
6. Cu ajutorul clemei de cablu, xati cablul de
unitate. Insurubati bine clema de cablu.
7. Izolati rele neutilizate cu banda electrica din
PVC. Aranjati-le astfel incat sa nu atinga piese
electrice sau metalice.
8. Puneti la loc capacul de sarma de pe partea
laterala a unitatii, si insurubati-l la loc.
NOTA: Daca clema pentru cablu arata ca
urmatoarea, va rugam sa selectati oriciul de
trecere corespunzator in functie de diametrul
rului.
Gaura in trei dimensiuni: mica, mare, medie
Cand cablul nu este sucient de strans, folositi
catarama pentru a-l sprijini, astfel incat sa poata
strans strans.
Surub
Cover
Catara
