Pagina 30
Installation
(A) (B)
D
Air inlet
Air outlet
Air inlet
W
H

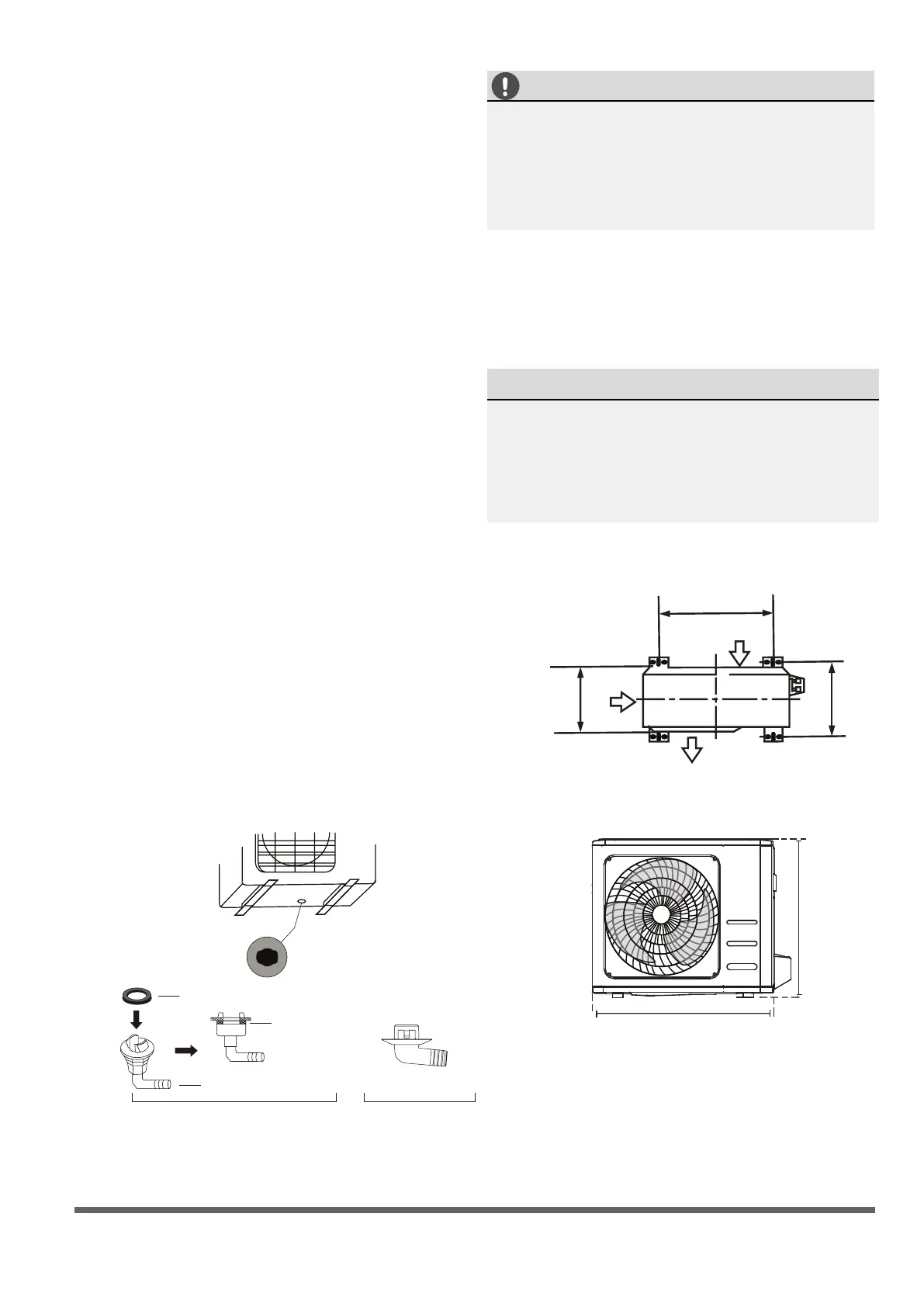

Pasul 2: Instalati imbinarea de scurgere
(numai unitatea ce au pompe de caldura)
Inainte de a insuruba unitatea exterioara
in pozitie, trebuie sa instalati imbinarea de
scurgere in partea de jos a unitatii.
Retineti ca exista doua tipuri diferite de imbinari
de scurgere in functie de tipul unitatii exterioare.
Daca imbinarea de scurgere vine cu o
garnitura de cauciuc
(vezi Fig. A), procedati in felul urmator:
1. Montati garnitura de cauciuc pe capatul
articulatiei de scurgere care se va conecta la
unitatea exterioara.
2. Introduceti imbinarea de scurgere in oriciul din
baza
tava unitatii.
3. Rotiti articulatia de scurgere cu 90 ° pana cand
se xeaza in pozitie cu fata catre partea din fata a
unitatii.
4. Conectati o extensie a furtunului de scurgere (nu
este inclusa) la imbinarea de scurgere pentru a
redirectiona apa din unitate in timpul modului de
incalzire.
Daca imbinarea de scurgere nu vine cu sigiliu
de cauciuc (vezi Fig. B), procedati in felul
urmator:
1. Introduceti imbinarea de scurgere in oriciul din
tava de baza a unitatii. Imbinarea de scurgere va
face clic in pozitie.
2. Conectati o extensie a furtunului de scurgere (nu
este inclusa) la imbinarea de scurgere pentru a
redirectiona apa din unitate in timpul modului de
incalzire.
IN CLIME RECE
In clima rece, asigurati-va ca furtunul de
scurgere este cat mai vertical posibil pentru
a asigura scurgerea rapida a apei. Daca apa
se scurge prea incet, aceasta poate ingheta
furtunul si poate inunda unitatea.
Pasul 3: Ancorati unitatea exterioara
Unitatea exterioara poate fi ancorata la sol, sau
la un suport fixat pe perete cu surub (M10).
Pregatiti baza de instalare a unitatii conform
dimensiunilor de mai jos.
DIMENSIUNI DE MONTARE A UNITATII
Urmatoarea este o lista a diferitelor dimensiuni
ale unitatii exterioare si a distantei dintre
picioarele lor de montare. Pregatiti baza de
instalare a unitatii in functie de dimensiunile de
mai jos.
Orificiul bazei panoului al
unitatii exterioare
Sigiliu
Sigiliu
Articulatia de scurgere
