Σελίδα 32
Page 30
Outdoor Unit
Installation
9. Αν υπάρχει η δυνατότητα, προσθέστε
αντικραδασμικά στην μονάδα για να μειωθούν
πιθανοί θόρυβοι λόγο συντονισμού

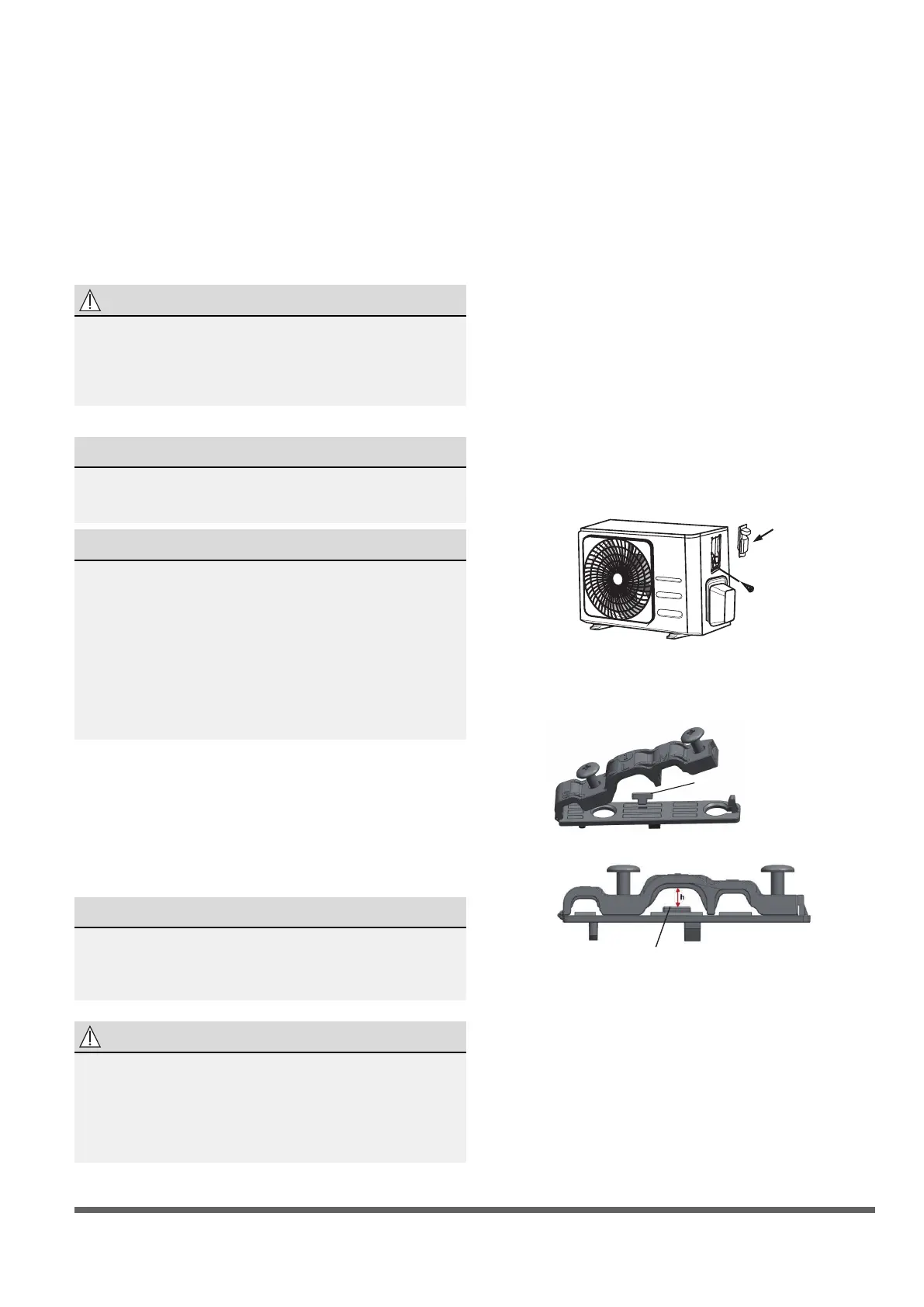

Βήμα 4: Συνδέστε τα καλώδια σήματος και
ρεύματος Το τερματικό τμήμα της εξωτερικής
μονάδας προστατεύεται από ένα κάλυμμα
καλωδίου στο πλάγιο μέρος της μονάδας. To
διάγραμμα καλωδιώσεων είναι τυπωμένο στο
εσωτερικό μέρος του καλύμματος καλωδίων
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
ΠΡΙΝ ΞΕΚΙΝΗΣΕΤΕ ΟΠΟΙΑΔΗΠΟΤΕ
ΗΛΕΚΤΡΟΝΙΚΗ ΚΑΙ ΗΛΕΚΤΡΟΛΟΓΙΚΗ
ΔΙΕΡΓΑΣΙΑ, ΑΠΕΝΕΡΓΟΠΟΙΗΣΤΕ ΤΗ ΚΥΡΙΑ
ΤΡΟΦΟΔΟΣΙΑ ΤΟΥ ΣΥΣΤΗΜΑΤΟΣ.
1. Προετοιμάστε το καλώδιο για σύνδεση:
ΧΡΗΣΙΜΟΠΟΙΗΣΤΕ ΤΟ ΣΩΣΤΟ ΚΑΛΩΔΙΟ
Ανατρέξτε στην ενότητα Τύποι Καλωδίωνς για την
επιλογή
ΕΠΙΛΟΓΗ ΚΑΤΑΛΛΗΛΗΣ ΔΙΑΣΤΑΣΗΣ ΚΑΛΩΔΙΟΥ
Το κατάλληλο μέγεθος του καλωδίου
τροφοδοσίας, του καλωδίου σήματος, του
καλωδίου ασφαλείας και του διακόπτη
καθορίζεται από το μέγιστο ρεύμα που
ενδείκνυται από τη συσκευή. Ανατρέξτε στο
ταμπελάκι που βρίσκεται στον πίνακα, ώστε
να επιλέξετε το σωστό μέγεθος καλωδίου, την
ασφάλεια ή τον διακόπτη
α. Χρησιμοποιώντας πένσα απογυμνώστε τα
καλώδια στις δυο άκρες για 40cm (1.57in) ώστε
να εκτεθούν τα εσωτερικά καλώδια
β. Μονώστε τις άκρες των καλωδίων.
γ. Χρησιμοποιήστε σφιγκτήρα καλωδίου και σφίξτε
τις συνδέσεις στις άκρες των καλωδίων.
ΠΡΟΣΕΞΤΕ ΤΟ ΚΑΛΩΔΙΟ ΦΑΣΗΣ
Όταν πιέζετε τα καλώδια, βεβαιωθείτε ότι έχετε
ξεκαθαρίσει το καλώδιο φάσης από τα υπόλοιπα
καλώδια
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
ΟΛΕΣ ΟΙ ΚΑΛΩΔΙΩΣΕΙΣ ΘΑ ΠΡΕΠΕΙ ΝΑ
ΑΚΟΛΟΥΘΟΥΝ ΑΥΣΤΗΡΑ ΤΟ ΔΙΑΓΡΑΜΜΑ
ΚΑΛΩΔΙΩΣΕΩΝ ΠΟΥ ΒΡΙΣΚΕΤΑΙ ΜΕΣΑ ΣΤΟ
ΚΑΛΥΜΜΑ ΚΑΛΩΔΙΩΝ ΤΗΣ ΕΞΩΤΕΡΙΚΗΣ
ΜΟΝΑΔΑΣ.
2. Ξεβιδώστε το κάλυμμα ηλεκτρολογικού
καλωδίου και απομακρύνετε το.
3. Ξεβιδώστε τον σφιγκτήρα καλωδίων κάτω από
το τερματικό και τοποθετήστε το στη πλαϊνή
πλευρά.
4. Ταιριάξτε τα χρώματα των καλωδίων/
ταμπελάκια με τα ταμπελάκια στο τερματικό
και βιδώστε με ακρίβεια τις συνδέσεις κάθε
καλωδίου στην αντίστοιχη υποδοχή
5. Αφότου ελέγξετε για επιβεβαίωση ότι κάθε
σύνδεση είναι ασφαλής, τυλίξτε τα καλώδια
ώστε να αποφύγετε πτώση νερού μέσα στις
υποδοχές.
6. Χρησιμοποιώντας τον σφιγκτήρα καλωδίων,
δέστε το καλώδιο στη μονάδα. Βιδώστε τον
σφιγκτήρα κάτω γερά.
7. Μονώστε τα αχρησιμοποίητα καλώδια με
PVC ταινία. Ταξινομήστε τα έτσι ώστε να μην
ακουμπούν τα ηλεκτρικά ή τα μεταλλικά μέρη.
8. Τοποθετήστε το κάλυμμα καλωδίων στη πλευρά
της μονάδας και βιδώστε το.
ΣΗΜΕΙΩΣΗ: Αν ο σφιγκτήρας καλωδίων είναι
σαν τον εικονιζόμενο, επιλέξτε το κατάλληλο
μέγεθος σύσφιξης σύμφωνα με την διάμετρο των
καλωδίων.
Τρία μεγέθη οπής: μικρή, μεσαία, μεγάλη
Αν το καλώδιο δεν έχει συσφίξει αρκετά,
χρησιμοποιήστε την πόρπη για να ανασηκωθεί και
να υπάρξει καλύτερη σύσφιξη.
Βίδα
Κάλυμμα
πόρπη
