Σελίδα 35
Page 33
Ø 6.35 (Ø 0.25”)
8.4~8.7 (0.33~0.34”)
13.2~13.5 (0.52~0.53”)
16.2~16.5 (0.64~0.65”)
19.2~19.7 (0.76~0.78”)
23.2~23.7 (0.91~0.93”)
18~20(180~200kgf.cm)
32~39(320~390kgf.cm)
49~59(490~590kgf.cm)
57~71(570~710kgf.cm)
67~101(670~1010kgf.cm)
Ø 9.52 (Ø 0.375”)
Ø 12.7 (Ø 0.5”)
Ø 16 (Ø 0.63”)
Ø 19 ( Ø 0.75”)
R0.4~0.8
45
°
±
2
90
°
±
4
B

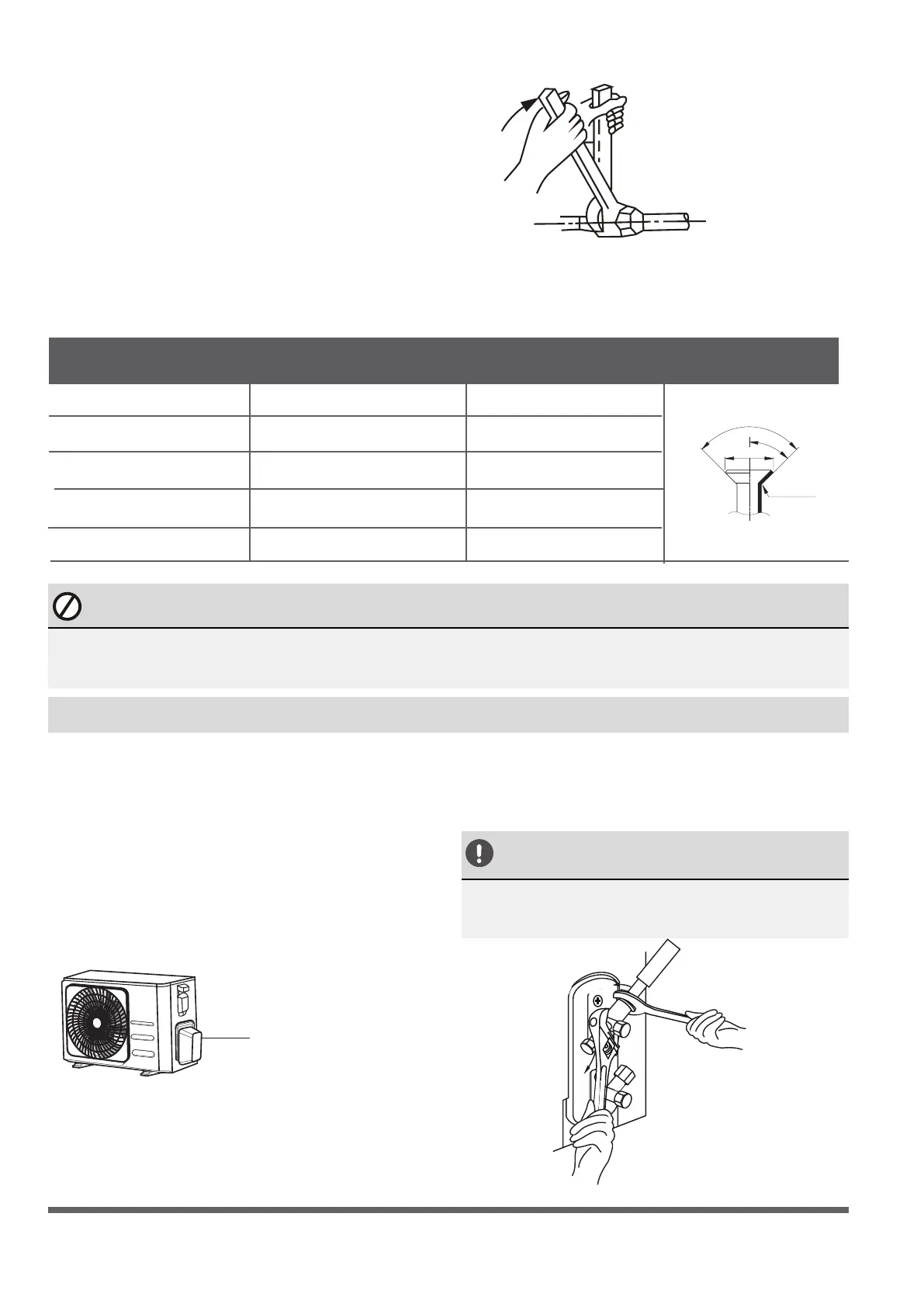

2. Σφίξτε το παξιμάδι επιμήκυνσης όσο σφιχτά
μπορείτε με το χέρι.
3. Χρησιμοποιήστε γερμανικό κλειδί, σφίξτε το
παξιμάδι επιμήκυνσης στον αγωγό της μονάδας.
4. Όταν σφίγγετε γερά το παξιμάδι στον αγωγό της
μονάδας, χρησιμοποιήστε κλειδί στρέψης ώστε
να σφίξετε τα παξιμάδια σύμφωνα με τις αρχές
σύσφιξης των Προδιαγραφών Στρέψης όπως
φαίνεται στον παρακάτω πίνακα. Χαλαρώστε
ελαφρώς τα παξιμάδια, μετά σφίξτε ξανά
ΑΠΑΙΤΗΣΕΙΣ ΣΤΡΕΨΗΣ
Εξωτερική Διάμετρος
Αγωγού (mm)
Ροπή Στρέψης
(N/cm)
Επιπρόσθετη ροπή
σύσφιξης (N/m)
ΜΗΝ ΑΣΚΕΙΤΕ ΠΑΡΑΠΑΝΩ ΡΟΠΗ
Παραπάνω ροπή μπορεί να σπάσει το παξιμάδι ή να καταστρέψει τον αγωγό ψυκτικού μέσου. Πρέπει να
μην ξεπερνάτε τις αρχές ροπής που φαίνονται στο παραπάνω πίνακα.
Οδηγίες Σύνδεσης Αγωγού στην Εξωτερική Μονάδα
1. Ξεβιδώστε το κάλυμμα από τη πλακέτα της
εξωτερικής μονάδας.
Κάλυμμα βαλβίδας
2. Αφαιρέστε τα προστατευτικά πώματα από κάθε
βαλβίδα.
3. Ευθυγραμμίστε τις άκρες των αγωγών με τις
βαλβίδες και σφίξτε τα παξιμάδια επιμήκυνσης
όσο πιο πολύ μπορείτε χειροκίνητα.
4. Χρησιμοποιώντας γερμανικό κλειδί, κρατήστε το
σώμα της βαλβίδας. Μην κρατάτε το παξιμάδι
που καλύπτει τη βαλβίδα
5. Ενώ κρατάτε το σώμα της βαλβίδας,
χρησιμοποιήστε μηχανικό κλειδί ασφαλείας να
σφίξετε το παξιμάδι σύμφωνα με της αρχές του
μηχανικού κλειδιού.
6. Χαλαρώστε το παξιμάδι επιμήκυνσης ελαφρώς,
μετά σφίξτε ξανά.
7. Επαναλάβετε τα Βήματα 3 έως 6 για τον αγωγό
που έχει απομείνει.
ΧΡΗΣΙΜΟΠΟΙΗΣΤΕ ΓΕΡΜΑΝΙΚΟ ΚΛΕΙΔΙ ΓΙΑ
ΝΑ ΚΡΑΤΗΣΕΤΕ ΤΟ ΣΩΜΑ ΤΗΣ ΒΑΛΒΙΔΑΣ
Η ροπή από την εκχείλωση μπορεί να προκαλέσει
φθορά ή να κόψει τμήμα της βαλβίδας
