Jackle conMIG 300 - Steuerung MC 3

conMIG 300
Betriebsanleitung Seite 8

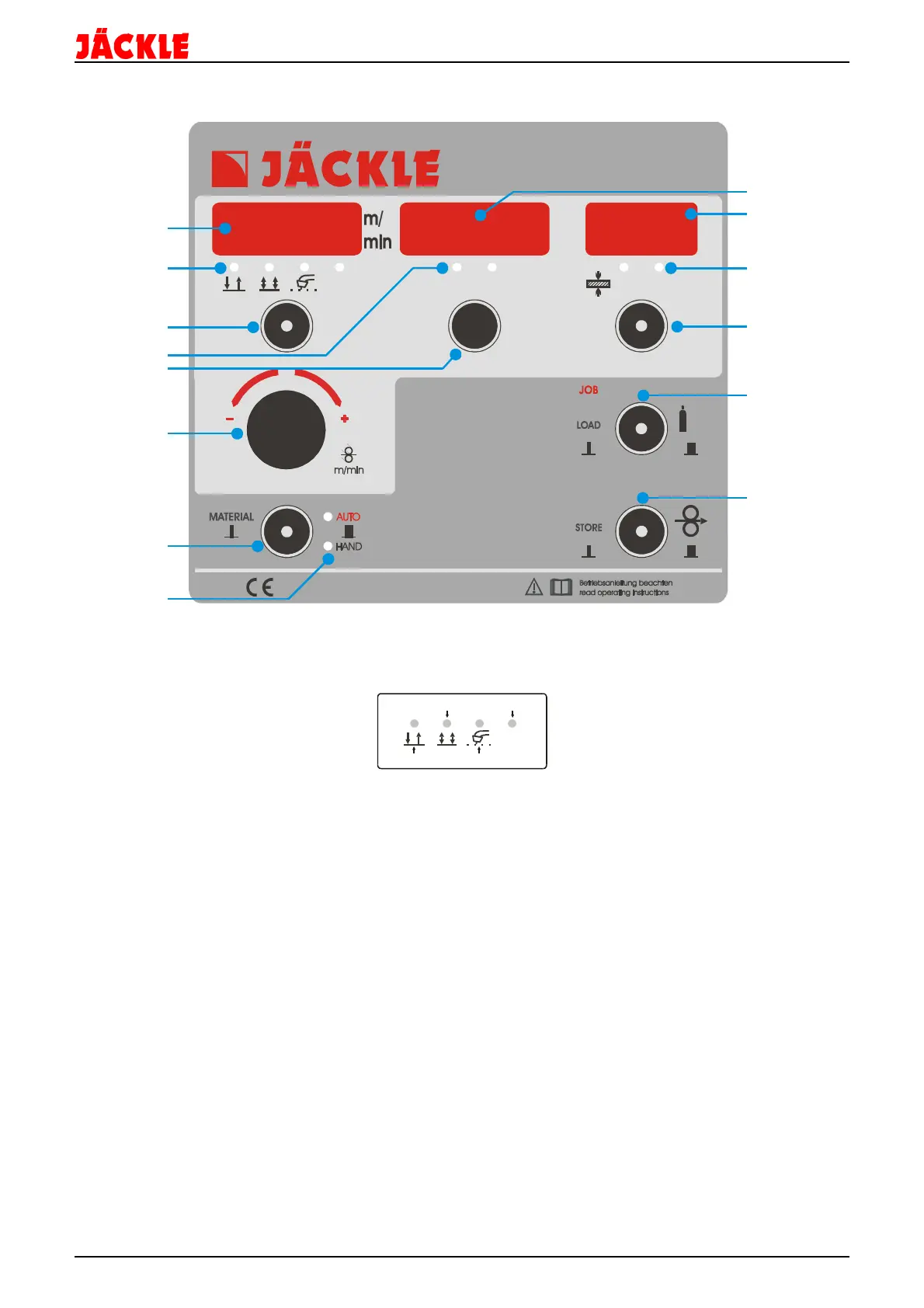

7. Steuerung MC 3
S % sec
TEST
V
A
l/min
mm
MC 3
F
X
LADEN
SPEICHERN
1
2
3
4
6
7
8
5
9
10
11
12
13
14
1 – Anzeige Display Drahtgeschwindigkeit in m/min, bzw. Korrektur von -50% bis +50% der Draht-
geschwindigkeit, blinkender Punkt: HOLD Funktion aktiv
2 – LED Anzeige ob 2-Takt, 4-Takt, 2-Takt - Punkten oder eine Sonderfunktion aktiv ist
S
2-Takt
4-Takt
Punkten
Special
3 – Bedientaste um zwischen 2-Takt, 4-Takt, 2-Takt - Punkten oder eine Sonderfunktion durch tippen
umzuschalten
4 – LED Anzeige der Einheiten % oder Sekunde, wenn solche Werte im mittleren Display (10) angezeigt werden
5 – Bedientaste Fx zum Einstellen der Schweißfunktionen (z.B. Startgeschwindigkeit, ..- antippen kürzer als 0,5
Sekunden) bzw. der Optionen (z.B. Fernbedienung,…-drücken länger als 1 Sekunde)
6 – Drehknopf um die Materialart einzustellen, die Drahtgeschwindigkeit zu korrigieren, bzw. um alle Werte im
linken Display zu ändern
7 – Bedientaste für die Materialauswahl (antippen kürzer als 0,5 Sekunden), bzw. Einstellung Hand oder
Automatikbetrieb (drücken länger als 1 Sekunde)
8 – LED Anzeige, ob Hand oder Automatikbetrieb aktiviert ist
9 – Anzeige Display für die Schweißspannung in Volt, blinkender Punkt: HOLD Funktion aktiv, des weiteren die
veränderbaren Funktions- und Optionswerte, sowie die Schweißstufe bei stufengeschaltenen Maschinen
10 – Anzeige Display für den Schweißstrom in Ampere oder die Materialdicke, sowie die weitere Parameter
11 – LED Anzeige für Materialdicke in mm
12 – Bedientaste um zwischen Schweißstrom und Materialdicke umzuschalten
13 – Bedientaste um die Programme aufzurufen und zu laden (antippen kürzer als 0,5 Sekunden), bzw. den
Gastest zu aktivieren (drücken länger als 1 Sekunde)
14 – Bedientaste um die Drahteinfädelfunktion zu aktivieren oder um Programme zu speichern
