conMIG 300
Operating manual Page 40

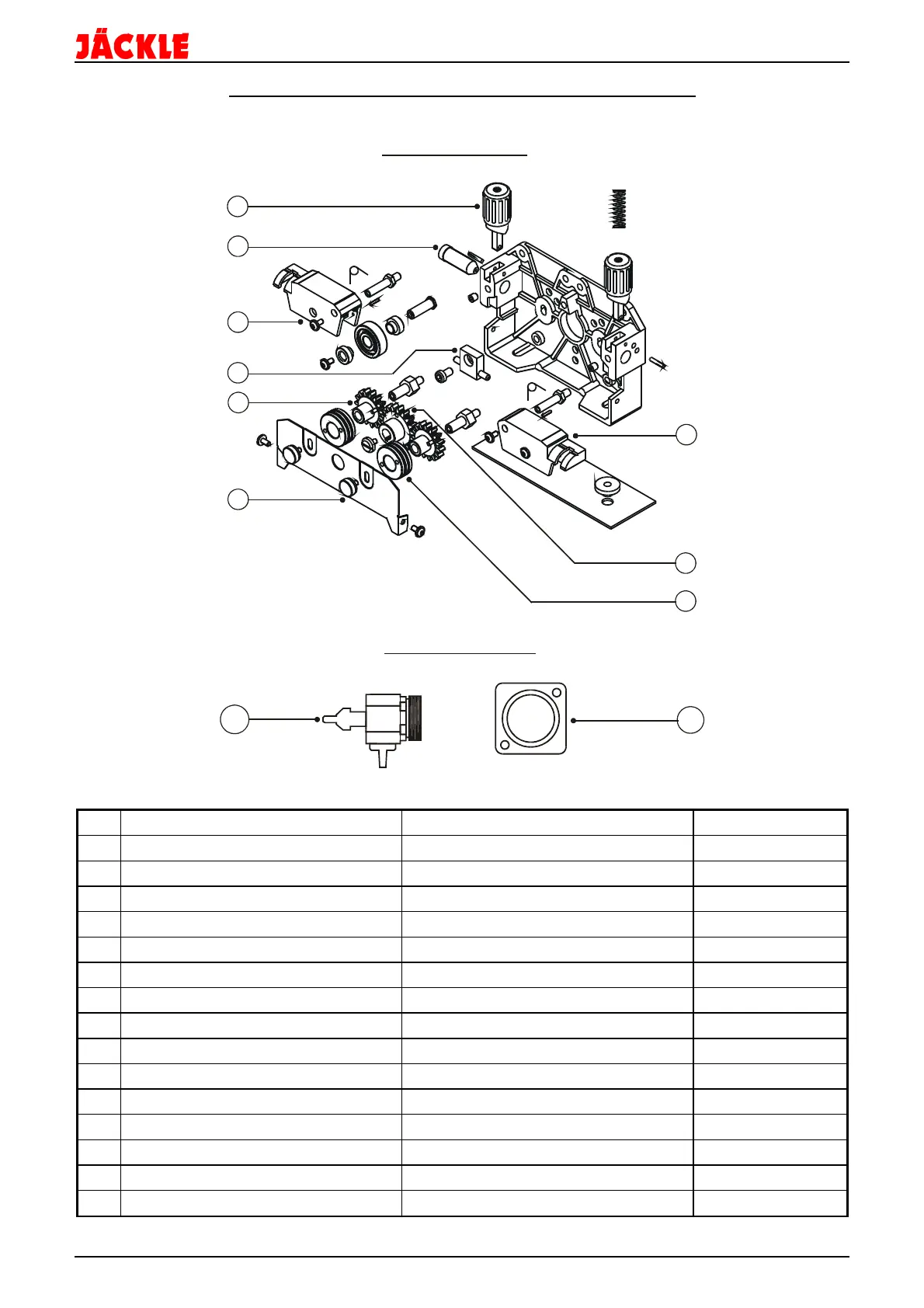

Ersatzteile / spare parts 4-Rollenantrieb 4-roller drive 42V
Drahtvorschub
Brennerbuchse
1
8
9
11
10
5
4
6
2
7
3
Pos Bezeichnung Designation
Nummer / Number
1 Druckarm rechts komplett Pressure Arm right complete 455.042.001
2 Druckarm links komplett Pressure Arm left complete 455.042.002
3 Druckeinheit komplett Pressure Device complete 455.042.003
4 Vorschubritzel komplett Geared Adapter complete 455.042.004
5 Befestigungsschraube Fixing Screw 455.042.005
6 Mittlere Drahtführung 0.8 – 1.2 mm Interm. Guide Tube 0.8-1.2 mm 455.042.006
6 Mittlere Drahtführung 1.2 – 2.4 mm Interm. Guide Tube 1.2-2.4 mm 455.042.007
7 Drahteinlaufnippel Draht 0.8 – 1.6 mm Inlet Guide Tube Wire 0.8-1.6 mm 455.042.008
8 Antriebsritzel Main Gear 455.042.009
9 Drahtvorschubrolle 0.8 / 1.0 für Stahl wire feed roll 0,8/1,0 hard wire 455.030.004
9 Drahtvorschubrolle1.0 / 1.2 für Stahl wire feed roll 1,0/1,2 hard wire 455.030.005
9 Drahtvorschubrolle 1.0 / 1.2 für Alu wire feed roll 1,0/1,2 Alu wire 455.030.003
10 Zentralanschluss komplett SF central adaptor complete SF 455.042.010
11 Frontabdeckung für ZA, SF insulating flange ZA, SF 455.042.011
