conMIG 400/445/545
Betriebsanleitung Seite 9

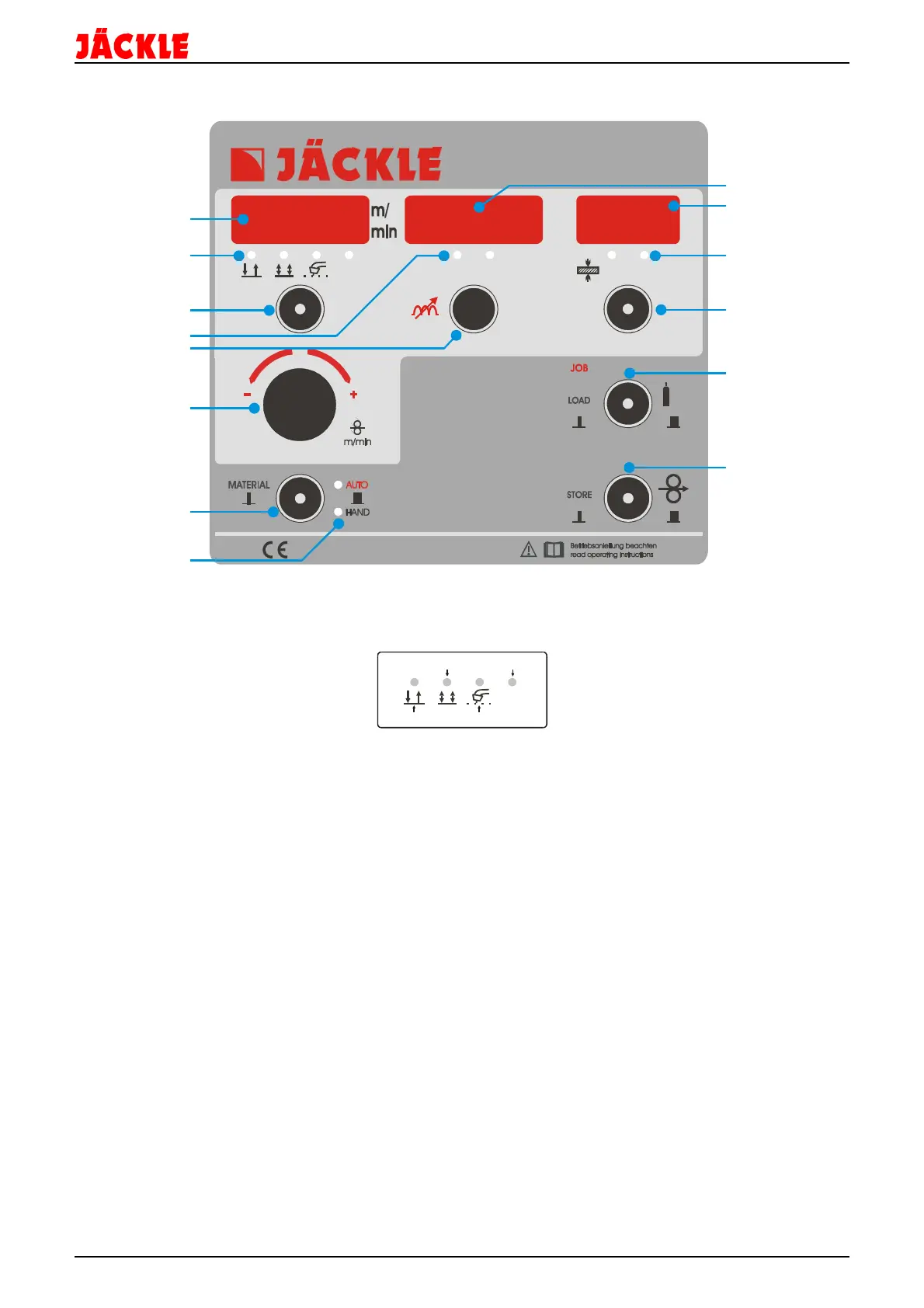

7. Steuerung MC 3
1 – Anzeige Display Drahtgeschwindigkeit in m/min, bzw. Korrektur von -50% bis +50% der Draht-
geschwindigkeit, blinkender Punkt: HOLD Funktion aktiv
2 – LED Anzeige ob 2-Takt, 4-Takt, 2-Takt - Punkten oder eine Sonderfunktion aktiv ist
3 – Bedientaste um zwischen 2-Takt, 4-Takt, 2-Takt - Punkten oder eine Sonderfunktion durch tippen
umzuschalten
4 – LED Anzeige der Einheiten % oder Sekunde, wenn solche Werte im mittleren Display (10) angezeigt
werden
5 – Bedientaste Fx zum Einstellen der Schweißfunktionen (z.B. Drosselhärte, ..- antippen kürzer als 0,5
Sekunden) bzw. der Optionen (z.B. Fernbedienung,…-drücken länger als 1 Sekunde)
6 – Drehknopf um die Materialart einzustellen, die Drahtgeschwindigkeit zu korrigieren, bzw. um alle Werte im
linken Display zu ändern
7 – Bedientaste für die Materialauswahl (antippen kürzer als 0,5 Sekunden), bzw. Einstellung Hand oder
Automatikbetrieb (drücken länger als 1 Sekunde)
8 – LED Anzeige, ob Hand oder Automatikbetrieb aktiviert ist
9 – Anzeige Display für die Schweißspannung in Volt, blinkender Punkt: HOLD Funktion aktiv, des weiteren die
veränderbaren Funktions- und Optionswerte, sowie die Schweißstufe bei stufengeschaltenen
Maschinen
10 – Anzeige Display für den Schweißstrom in Ampere oder die Materialdicke, sowie die Kühlflüssigkeits-
durchflussmenge, und weitere Parameter
11 – LED Anzeige für Materialdicke in mm bzw. Wasserdurchfluss in l/min
12 – Bedientaste um zwischen Schweißstrom und Materialdicke (antippen kürzer als 0,5 Sekunden), bzw.
Wasserdurchfluss (drücken länger als 1 Sekunde) umzuschalten
13 – Bedientaste um die Programme aufzurufen und zu laden (antippen kürzer als 0,5 Sekunden), bzw. den
Gastest zu aktivieren (drücken länger als 1 Sekunde)
14 – Bedientaste um die Drahteinfädelfunktion zu aktivieren oder um Programme zu speichern
S %
sec
1
2
3
4
6
7
8
5
2-Takt
4-Takt
