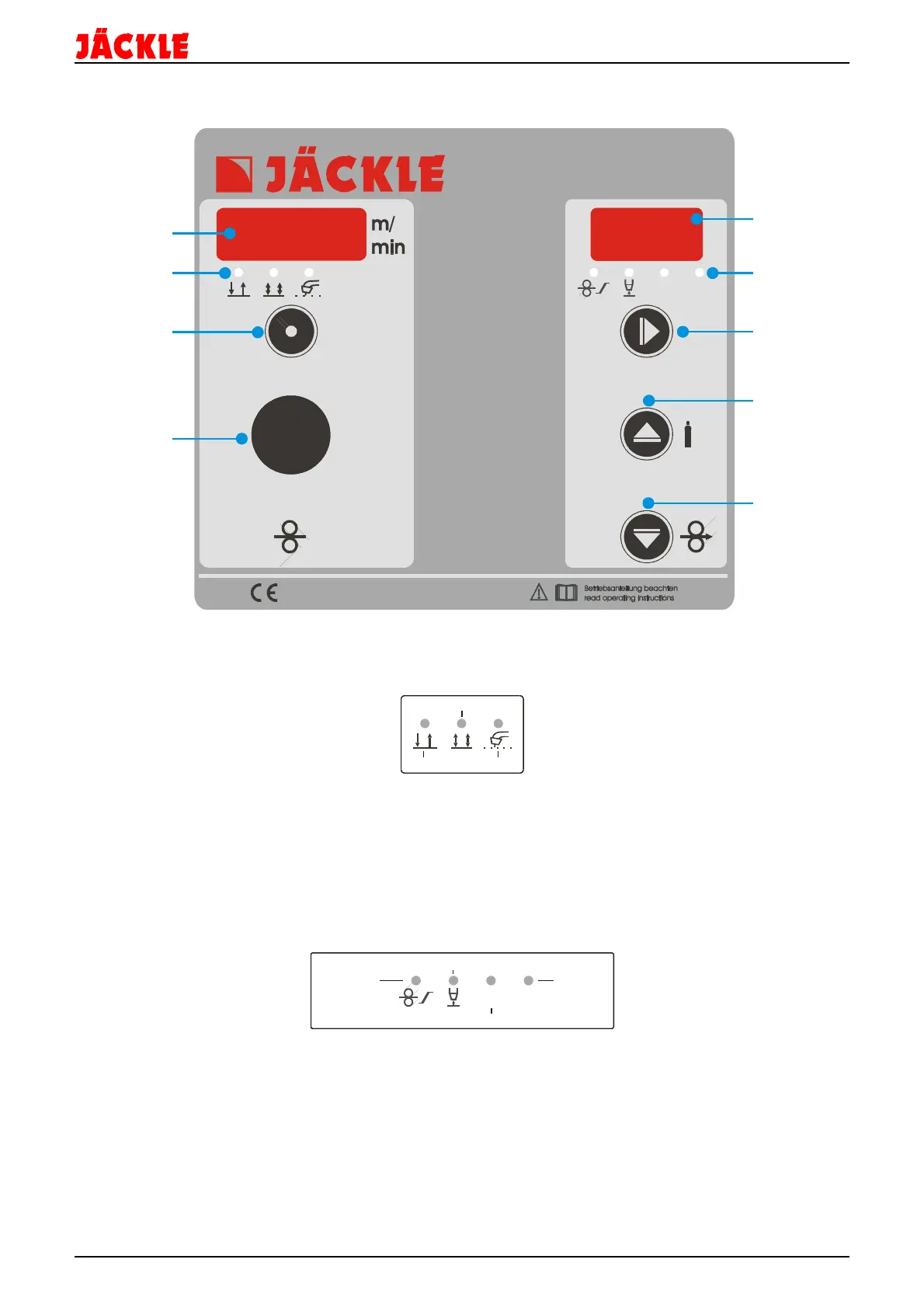

9. Steuerung MC 5
1 – Anzeige Display Drahtgeschwindigkeit in m/min, blinkender Punkt: HOLD Funktion aktiv
2 – LED Anzeige ob 2-Takt, 4-Takt oder 2-Takt Punkten aktiv ist
3 – Bedientaste um zwischen 2-Takt, 4-Takt, 2-Takt – Punkten durch tippen umzuschalten
4 – Drehknopf um die Drahtgeschwindigkeit in m/min einzustellen
5 – Anzeige Display für den Schweißstrom in Ampere oder die Schweißspannung in Volt, sowie die
Drossel, Einschleichgeschwindigkeit und die Drahtrückbrandzeit
6 – LED Anzeige ob Drossel (Display Choc), Einschleichgeschwindigkeit, Drahtrückbrandzeit,
Schweißspannung
oder Schweißstrom angezeigt wird
7 – Bedientaste um zwischen Drossel, Einschleichgeschwindigkeit, Drahtrückbrandzeit, Schweißspannung und
dem Schweißstrom (bei eingeschaltetem Punkten die Punktzeit) umzuschalten
8 – Bedientaste um den Gastest zu aktivieren, bzw. um im Einstellmodus die Werte von Drossel, Einschleich-
geschwindigkeit, Drahtrückbrandzeit zu erhöhen (LED 6 blinkt)
9 – Bedientaste um die Drahteinfädelfunktion zu aktivieren bzw. um im Einstellmodus die Werte von Drossel,
Einschleichgeschwindigkeit, Drahtrückbrandzeit zu verkleinern (LED 6 blinkt)
