conMIG 400/445/545
Operating manual Page 57

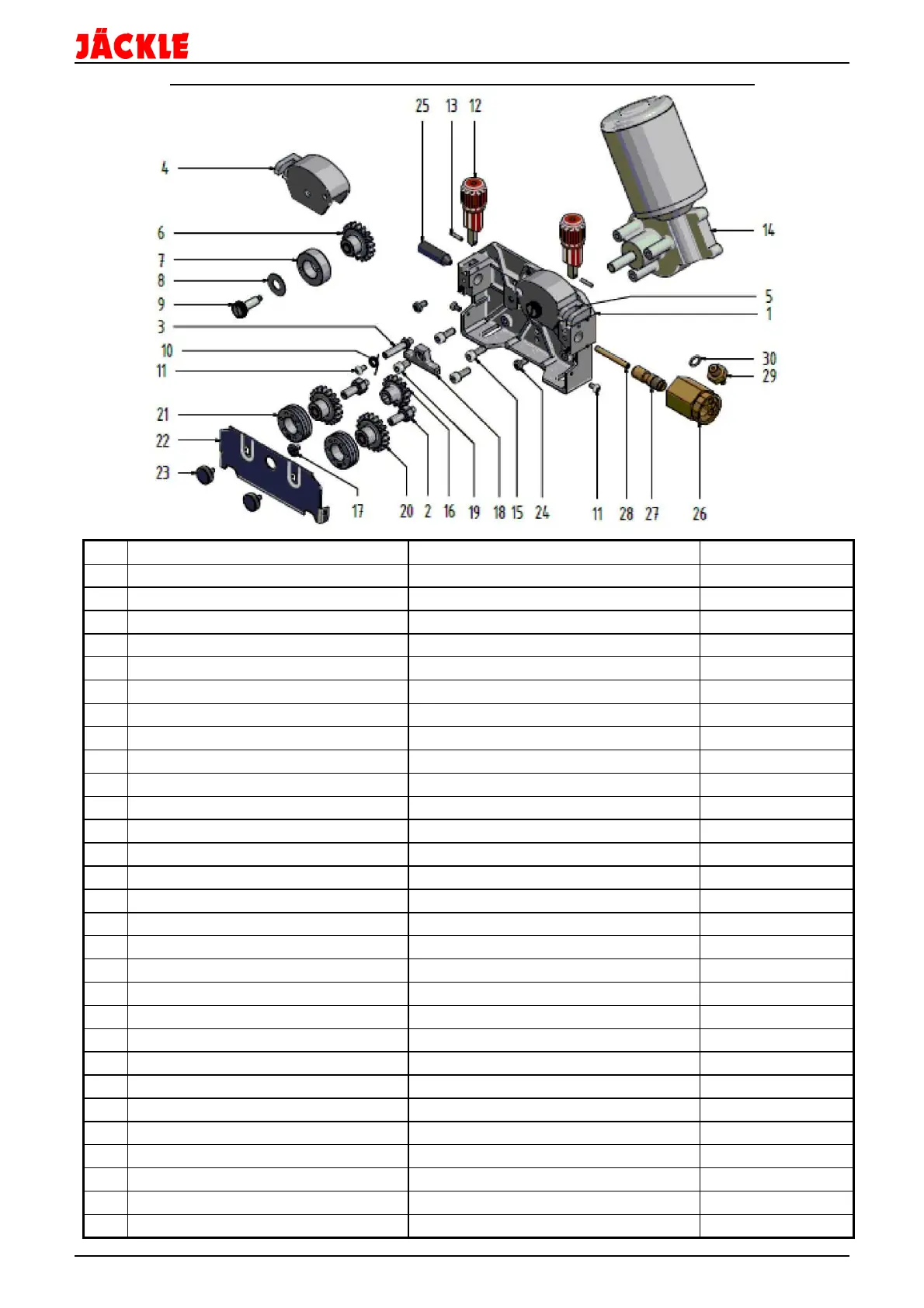

DVK 3- Ersatzteile 4-Rollenantrieb / spare parts 4-roller drive - 110W/42V
Nummer / Number
1 Platte 4-Rollen 37-37-37 Alu Base plate 4-roller 37-37-37 Alu 455.042.028
2 VR-Achse M4, 8x17.3mm VR-shaft M4, 8x17.3mm 455.042.017
3 Gelenkachse 37.7mm Joint axis 37.7mm 455.042.111
4 Druckarm 37mm kpl. links Pressure arm 37mm complete left 455.042.204
5 Druckarm 37mm kpl. rechts Pressure arm 37mm complete right 455.042.203
6 Vorschubritzel 37mm Bronzebuchse Feed pinion 37mm, bronze bushing 455.042.202
7 Druckrolle 37mm Pressure roller 37mm 455.037.008
8 Distanzscheibe 11.5x24x0.8mm Spacer 11.5x24x0.8mm 455.042.016
9 Druckrollenachse M5 Pressure roller axis 455.042.015
10 Drehfeder 180Grad, ID 7.0mm Torsion spring 180 degrees, ID 7.0mm 455.042.024
11 Schraube M4x8 Screw M4x8 455.042.014
12 Druckeinheit komplett rot Pressure device complete 455.042.205
13 Passkerbstift 3x16mm Grooved pin 3x16mm 455.042.026
14 Siehe vorige Seite Nr. 115 See previous page Nr.115 -
16 Antriebsritzel 37mm Drive pinion 37mm 455.042.009
17 Befestigungsschraube M4 Schlitz Fixing screw M4 with slit 455.042.019
18 Mittleres Drahtführungsrohr 2.75mm Medium wire guide tube 2.75mm 455.042.020
19 Inbusschraube M6x10 Allen screw M6x10 D912 M6X10
20 Vorschubritzel 37mm Bronzebuchse Feed pinion 37mm, bronze bushing 455.042.206
21 Siehe vorige Seite Nr. 115 See previous page Nr.115 -
22 Abdeckblech brüniert Blackened cover plate 455.042.035
23 Rändelschraube M4 Knurled screw 455.042.005
24 Schraube M5x10 Screw M5x10 D7985 M5X10
25 Drahteinlaufnippel 0,8-1,6mm Wire inlet nipple 0,8-1,6mm 455.042.008
26 Zentralanschluss 42mm Central connection 42mm 455.042.037
Frontabdeckung SF Insulating flange SF 455.042.011
28 Drahtführungsrohr 5x2x51mm Wire guide tube 5x2x51
29 Strom-Gasanschlußschraube Current - gas terminal screw 455.030.100
30 O-Ring 10x1.5mm O-Ring 10x1.5mm 455.030.101
