3 AFINAÇÕES
PT-10
3.6 LIMITADOR DE VELOCIDADE DO PEDAL DE TRAÇÃO __________________________
A qualidade do corte melhora a velocidade muito inferior à
de transporte do trator. De fábrica vem ajustada a
velocidade de corte inicial de 10 km/h, que deve ser
suficiente para a maior parte das condições. As condições
locais do gramado podem exigir velocidade diferente.
Para ajustar a velocidade de corte, solte a porca (J) e suba
o parafuso batente para reduzir a velocidade, ou desça para
a aumentar. Aperte a porca para fixar o ajuste.

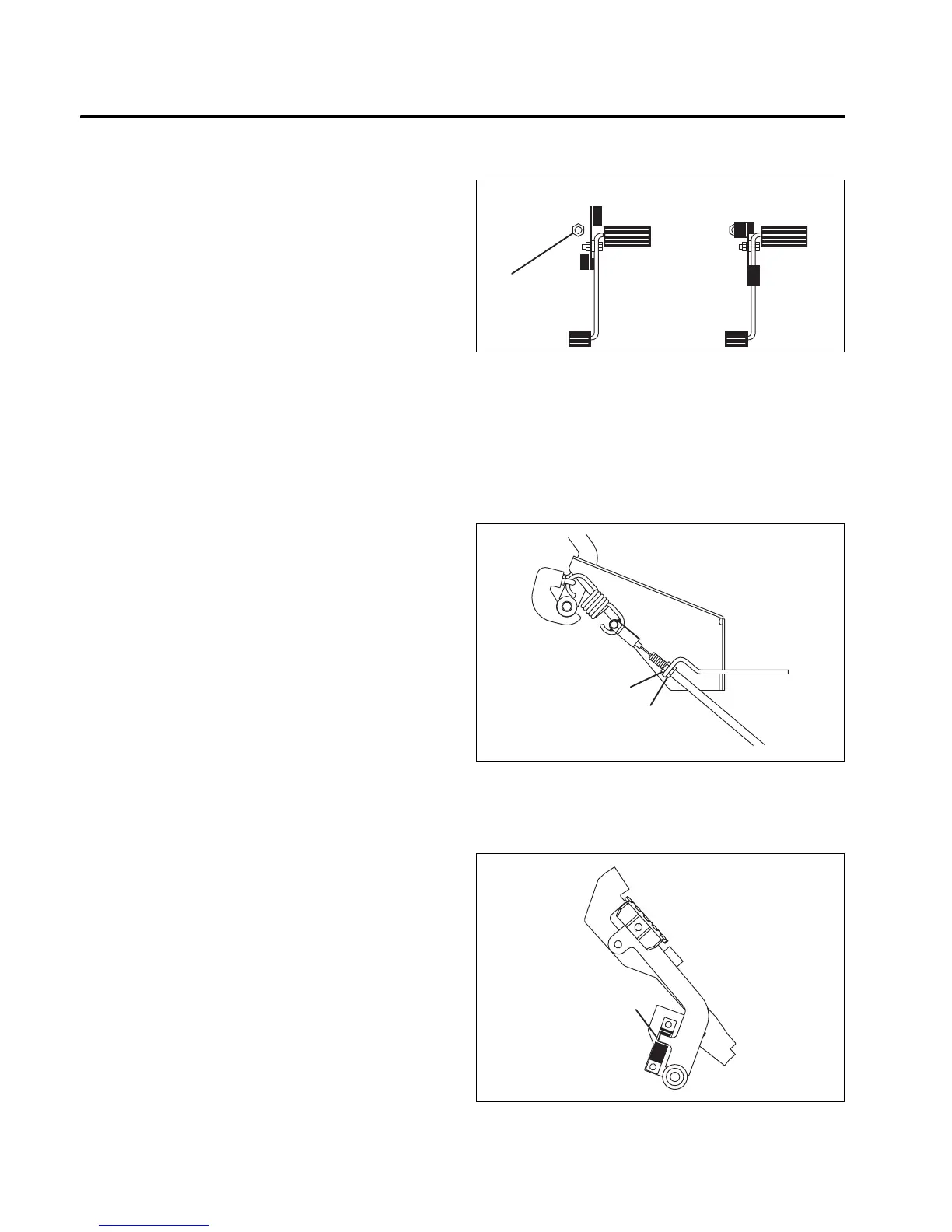

Figura 3E
3.7 FREIO DE PARQUEAMENTO ________________________________________________
Ajuste os freios após trocar ou revisar o conjunto do freio,
ou se o pedal tiver folga excessiva.
1. Depois de instalar novos calços de freio, conduza o
trator à velocidade de corte, aplicando uma ligeira
pressão no pedal do freio durante 5 segundos. Solte e
repita cinco vezes antes de fazer o ajuste final.
2. Solte totalmente a porca de ajuste (O).
3. Solte a mola de recuo do freio no caliper.
4. Com a mão, afaste do pedal o cabo atrás da porca de
ajuste (P) até que os calços do freio encostem ao
disco. Ajuste a porca (P) até ficar encostada à placa
de montagem. Aperte a porca (O) para fixar o ajuste.
Aperte a porca (O) com 27 Nm. Não aperte demasiado
nem rode o cabo.
5. Prenda a mola de recuo do freio. Faça o mesmo para
o segundo cabo.
Ligue o trator e verifique o funcionamento dos freios. Pare o
trator num declive (aprox. 16,7°) e engate o freio de
parqueamento. O freio deve evitar a deslocação do trator.
Ajuste a porca (P) se necessário.
Figura 3F
3.8 INTERRUPTOR DO FREIO __________________________________________________
1. Use um voltímetro ou ohmímetro para determinar
quando os contatos do interruptor abrem ou fecham.
2. Engate o freio de parqueamento e ajuste o
interruptor do freio (A) conforme necessário para
fechar contatos. Os contatos devem abrir quando o
freio de parqueamento é desengatado.
3. Adicione ou retire chapas conforme necessário para
obter folga de 2 a 3 mm entre a superfície sensora
do interruptor e o braço do freio.
Figura 3G
J
Transport Position Mow Position
Posição de transporte Posição de corte
O
P
U
