AFINAÇÕES 3
PT-11
3.9 AJUSTES DA DIREÇÃO_____________________________________________________
1. Endireite as rodas.
2. Solte as porcas (Q) em ambos os lados do tirante (R).
3. Rode o tirante (R) para a convergência correta das
rodas. A convergência não pode exceder 1,5 mm (S).
Alinhe as juntas esféricas e aperte as porcas.
4. Após o ajuste do tirante, ajuste o cilindro da direção
rodando a junta esférica (T) para que o braço do fuso
fique à distância de 1,5 a 3 mm do batente do eixo
quando o cilindro está totalmente expandido.

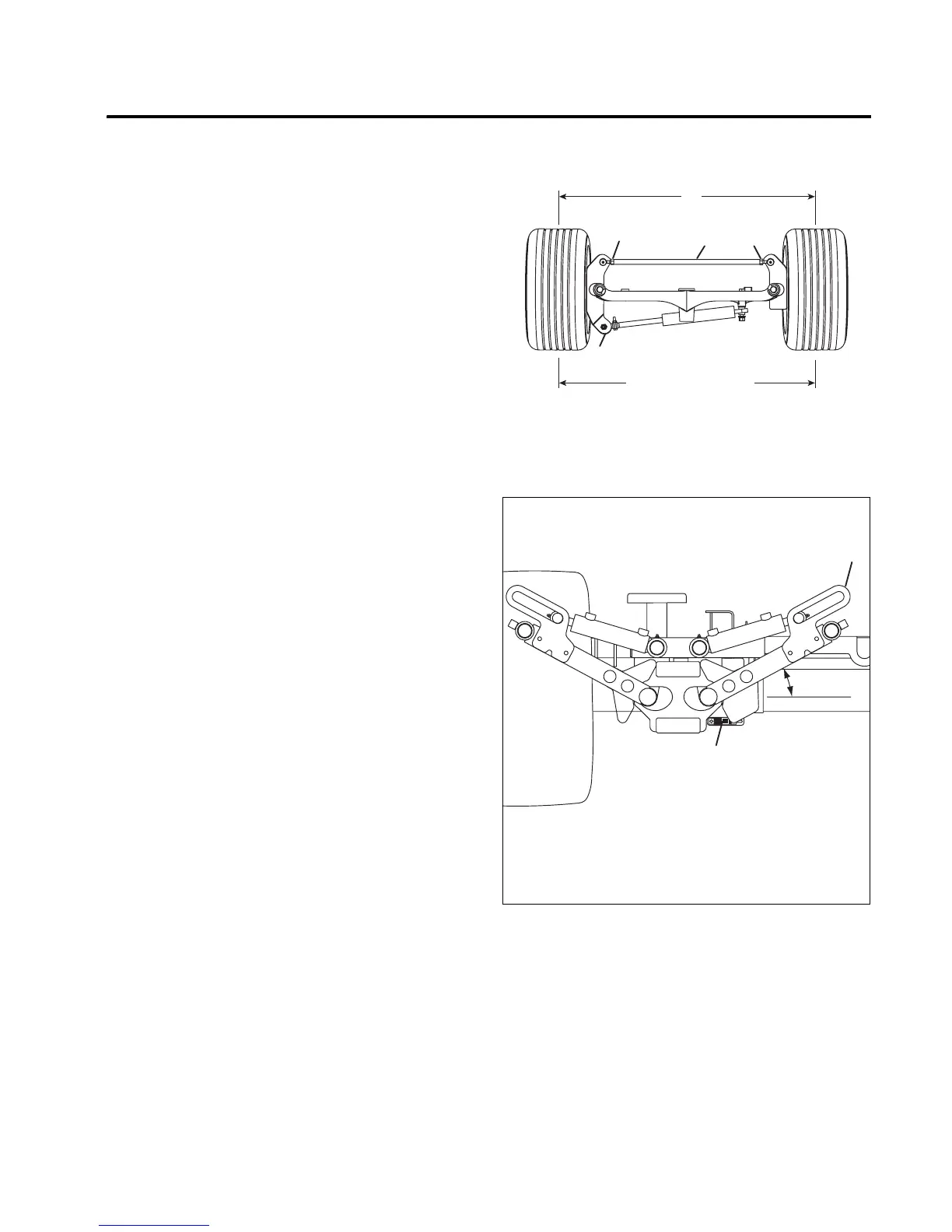

Figura 3H
3.10 INTERRUPTOR DE FIM DE CURSO DA SUBIDA_________________________________
O braço de subida central possui um interruptor de
aproximação que desliga os rolos de lâminas. O interruptor
está no eixo dianteiro, logo atrás dos braços de subida. Se
os rolos de lâminas continuarem a rodar quando
levantados, ou não rodarem quando descidos, inspeccione
o interruptor. Ajuste ou troque o interruptor, se necessário.
Para ajustar o interruptor:
1. Pare o trator numa superfície plana e horizontal.
2. Retire o rolo de lâminas do braço de subida.
3. Rode o interruptor de ignição para a posição
DESLIGADO e retire a chave.
4. Adicione ou retire chapas para obter uma folga de 2 a
3 mm entre o interruptor e o braço.
5. Use um voltímetro ou ohmímetro para determinar
quando os contatos do interruptor abrem ou fecham.
6. Levante manualmente o braço de subida (Z) até
formar um ângulo de 30° com a horizontal.
7. Com o braço de subida (Z) a 30°, ajuste o interruptor
(Y) conforme necessário até que os contatos abram.
Fixe o interruptor nessa posição.
8. Desça manualmente o braço de subida. Os contatos
do interruptor devem fechar quando os braços descem
abaixo de 30º.
Nota: O interruptor determina o ponto em que os rolos
de lâminas desligam, e não quanto sobem. Os rolos de
lâminas sobem ligeiramente acima de 30°.
Figura 3I
Q
Q
R
S
S
T
+0 to 1/16"
(+0 to 1.5 mm)
+0 a 1,5 mm
Z
Y
30°
