4 MANUTENÇÃO
PT-20
4.12 SISTEMA ELÉCTRICO______________________________________________________
General precautions that can be taken to reduce electrical
Precauções gerais que podem ser adoptadas para reduzir
problemas eléctricos são enumeradas abaixo.
1. Certifique-se de que todos os terminais e as conexões
estão limpos e adequadamente presos.
2. Verifique regularmente o sistema contactor e os
disjuntores.
Se o sistema contactor não estiver a funcionar
adequadamente e o problema não puder ser corrigido,
entre em contacto com o distribuidor autorizado da
Textron Golf, Turf & Specialty Products.
3. Mantenha todos os fios individuais afastados de peças
móveis para evitar danos.
4. Certifique-se de que o interruptor da base está ligado
ao comando principal.
5. Verifique a bateria e o circuito de carga da bateria.
6. Não lave ou aplique spray de pressão em torno de
ligações e de componentes eléctricos.

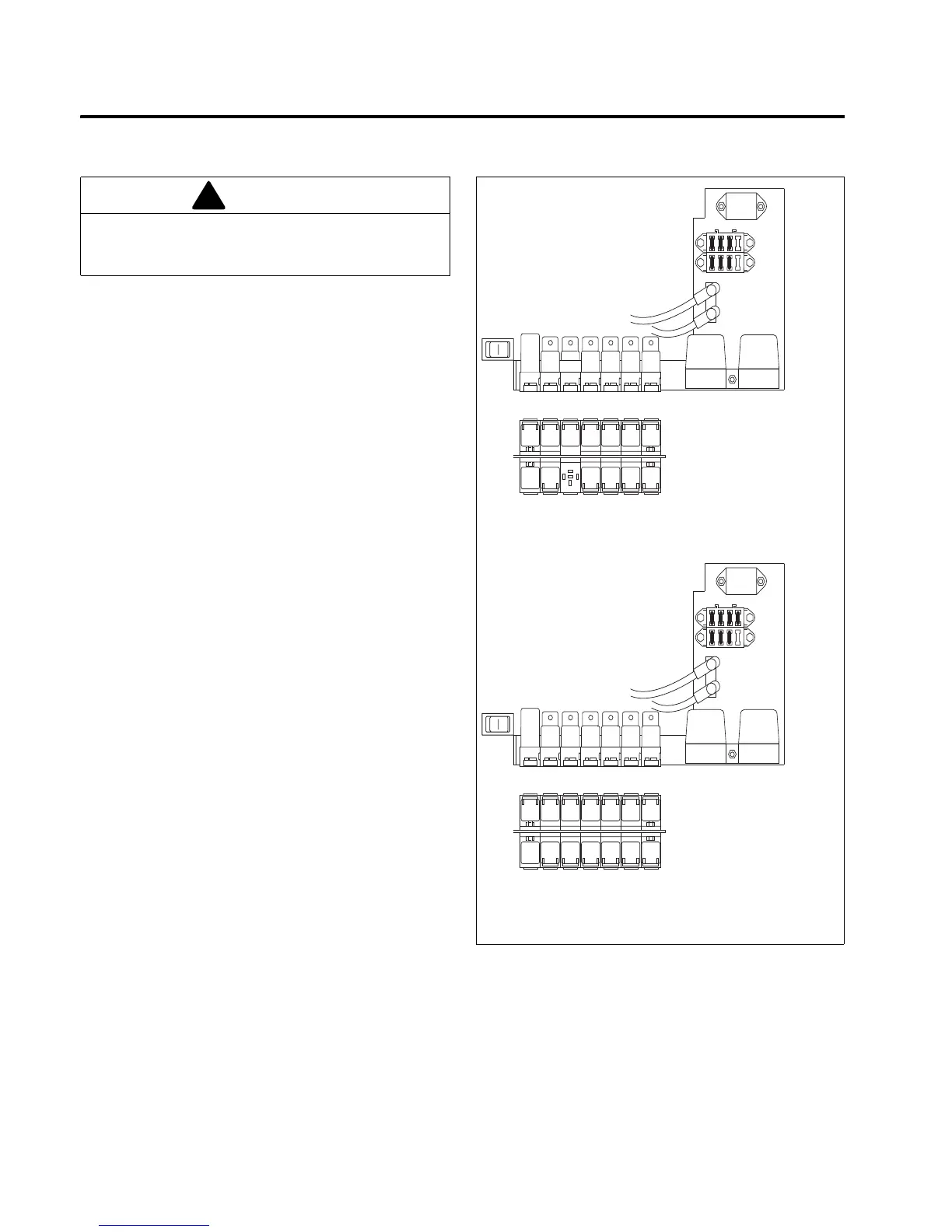

Figura 4C
CUIDADO
Desligue sempre o interruptor de ignição e remova o
cabo negativo da bateria (preto) antes de inspeccionar
ou trabalhar no sistema eléctrico.
!
10
89 1112 13 14
Tração a quatro rodas
Tração a duas rodas
15
D1 D2
23456
7
8 9 10 11
12 13 14
1
15
D1 D2
Fusíveis
F1 5 Amp (Indicadores)
F2 20 Amp (Lâmpadas)
F3 10 Amp (Subir / Descer)
F4 Não utilizado
F5 30 Amp (Velas de incandescência)
F6 10 Amp (Interruptor de ignição)
F7 20 Amp (Circuito de ignição)
F8 Não utilizado
Relés
1 Relé temporizador de subida de 5 segundos
2 Relé de arranque (K20)
3 Relé 4WD (K18)
4 Relé de ignição (K17)
5 Relé de subida (K14)
6 Relé de suspensão de subida (K13)
7 Relé da buzina (K22)
8 Relé do Interlock (K8)
9 Relé de rotação de avanço do rolo de lâminas (K7)
10 Relé de rotação de recuo do rolo de lâminas (K6)
11 Relé de neutro (K3)
12 Relé do freio (K2)
13 Relé da vela de incandescência (K1)
14 Relé da bóia (K21)
15 Relé temporizador do assento
1 Relé temporizador de subida de 5 segundos
2 Relé de arranque (K20)
3 Não utilizado
4 Relé de ignição (K17)
5 Relé de subida (K14)
6 Relé de suspensão de subida (K13)
7 Relé da buzina (K22)
8 Relé do Interlock (K8)
9 Relé de rotação de avanço do rolo de lâminas (K7)
10 Relé de rotação de recuo do rolo de lâminas (K6)
11 Relé de neutro (K3)
12 Relé do freio (K2)
13 Relé da vela de incandescência (K1)
14 Relé da bóia (K21)
15 Relé temporizador do assento
Relés
Fusíveis
F1 5 Amp (Indicadores)
F2 20 Amp (Lâmpadas)
F3 10 Amp (Subir / Descer)
F4 Não utilizado
F5 30 Amp (Velas de incandescência)
F6 10 Amp (Interruptor de ignição)
F7 20 Amp (Circuito de ignição)
F8 Não utilizado
Diodos
D1 Bloco de diodos do Interlock
D2 Bloco de diodos de Subir / Descer
Diodos
D1 Bloco de diodos do Interlock
D2 Bloco de diodos de Subir / Descer
F1 F2 F3 F4
F5 F6 F7 F8
F1 F2 F3 F4
F5 F6 F7 F8
245671
