AFINAÇÕES 3
PT-13
3.13 ALTURA DO CORTE________________________________________________________
Nota: Faça sempre a afinação do rolo de lâminas para a
lâmina fixa antes de ajustar a altura do corte (pontos 3.11 e
3.12).
1. Levante os cortadores para a posição de transporte; em
seguida, engate o travão de estacionamento, desligue o
motor e retire a chave da ignição.
2. Estabeleça a altura de corte desejada no calibre (D).
a. Meça a distância entre a parte inferior da cabeça
do parafuso e a superfície do bloco de calibre (E).
b. Afinação o parafuso (F) para obter a altura dese-
jada e depois aperte a porca alada.
3. Solte as porcas (G) nos suportes do rolete dianteiro
apenas o suficiente para permitir que a maçaneta do
ajustador (I) eleve ou baixe o rolete dianteiro.
4. Coloque o calibre (D) através da parte inferior dos
roletes dianteiros e traseiros próximo a uma
extremidade do rolete.
5. Deslize a cabeça do parafuso do calibre (F) sobre a
lâmina fixa (H) e afinação a maçaneta para fechar o
intervalo entre a cabeça do parafuso e a lâmina fixa.
Depois aperte a porca de imobilização (I).
6. Repita os passos 4 e 5 no lado oposto. Conclua a
afinação para uma extremidade antes de afinar o lado
oposto.
7. Aperte as porca (G) e verifique cada extremidade.

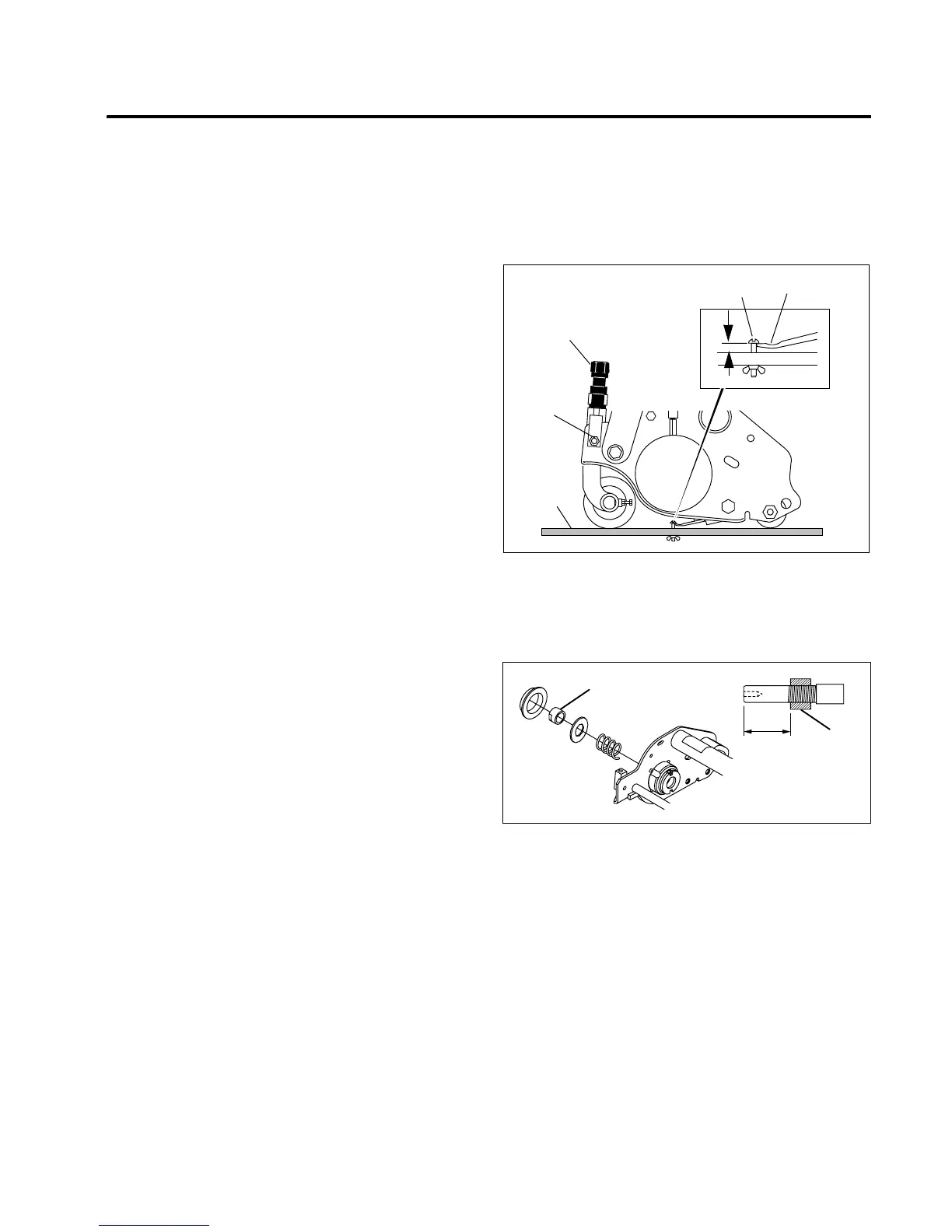

Figura 3M
3.14 APOIOS DO ROLO DE LÂMINAS _____________________________________________
Qualquer folga de topo ou radial indica apoios em mau
estado, uma mola fraca ou uma porca solta.
1. Verifique a montagem da caixa dos apoios. Aperte ou
troque componentes, conforme necessário. Limpe
cuidadosamente roscas com desengor-durante.
2. Aplique Loctite de grau médio na porca (J) e enrosque
a porca no veio do rolo de lâminas até ficar a 46 mm
da extremidade do veio do rolo de lâminas.
3. Encha as caixas dos apoios do rolo de lâminas com
graxa NLGI - Grau O depois de ajustar a mola.
Figura 3N
E
I
G
D
F
H
GKV-11
J
J
46 mm
