3 AFINAÇÕES
PT-12
3.11 LÂMINA FIXA PARA ROLO DE LÂMINAS ______________________________________
(Verificação de pré-afinação)
1. Verifique os mancais do rolo em relação a folga na
extremidade ou a folga radial. Não deve haver folga
final nem radial. Veja a Secção 3.14.
2. Inspeccione as lâminas do rolo e da lâmina fixa para
se certificar de que as bordas estão afiadas e não há
empenamentos ou danos.
a. As bordas frontais das lâminas do rolo (A) devem
estar afiadas, livres de rebarbas e sem apresentar
sinais de abaulamento.
b. A lâmina fixa e o apoio da lâmina fixa devem estar
firmemente presos. A lâmina fixa deve estar recta e
afiada.
c. Uma superfície plana de pelo menos 1,5 mm no
mínimo deve ser mantida na face frontal da lâmina
fixa.Utilize uma lima chata padrão para aparelhar a
lâmina fixa.
3. Caso o desgaste ou dano esteja além do ponto em
que o rolo ou a lâmina fixa possam ser corrigidos pelo
processo de inversão de movimento, elas devem ser
reafiadas.
4. A afinação adequada entre o rolo e a lâmina fixa é um
aspecto crítico. Deve ser mantido um intervalo de
0,025 a 0,076 mm por toda a extensão do rolo e da
lâmina fixa.
5. O rolo deve estar paralelo à lâmina fixa. Um rolo
inadequadamente ajustado perderá prematuramente a
afiação das bordas e poderá resultar em sérios danos
para rolo e a lâmina fixa.
6. As condições da relva também afectarão a afinação.
a. Relva seca e escassa exigirá um intervalo maior
para evitar a acumulação de calor e danos no rolo
e na lâmina fixa.
b. Relva de alta qualidade com um bom teor de
humidade requer um intervalo menor (próximo de
zero).

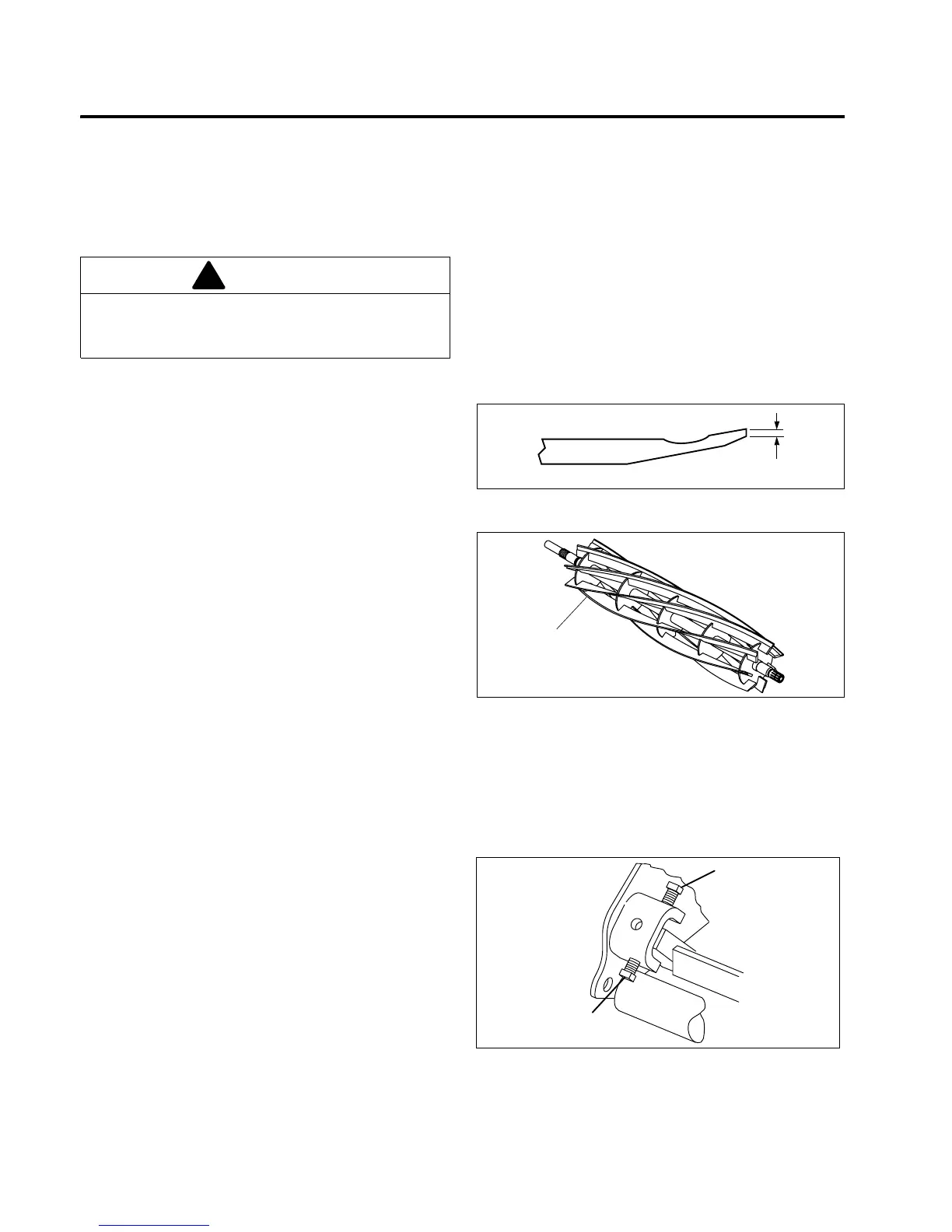

Figura 3J
Figura 3K
3.12 AFINAÇÃO DA LÂMINA FIXA ________________________________________________
1. Leia o ponto 3.11 antes de afinar.
2. Inicie a afinação na extremidade inicial do rolo de
lâminas e em seguida na extremidade final. A
extremidade inicial das lâminas do rolo é a que passa
primeiro sobre a lâmina fixa durante a rotação normal
do rolo de lâminas.
7. Use os ajustes (B e C) para ajustar a folga. Solte o
ajuste inferior (C) e rode o ajuste superior (B) para
baixo (sentido dos ponteiros do relógio) para fechar a
folga.
a. Introduza um apalpador de 0,025 a 0,075 mm entre
a lâmina do rolo e lâmina fixa. Não faça rodar o
rolo.
b. Regule a extremidade final do rolo da mesma
maneira e, seguidamente, volte a verificar a
regulação na extremidade anterior.
c. Se o rolo estiver correctamente regulado em
relação à lâmina fixa, o rolo deverá rodar
livremente e deve ser possível cortar um pedaço de
papel de jornal em toda o comprimento do rolo se a
folha for mantida formando 90° com a lâmina fixa.
Figura 3L
Nota: Evite o aperto excessivo para não causar sérios
danos na lâmina fixa e nas lâminas dos rolos. Os rolos
devem girar livremente.
CUIDADO
Para evitar ferimentos pessoais e danos nas arestas de
corte, use luvas e tenha muito cuidado ao tocar no rolo de
lâminas e na lâmina fixa.
!
1,5 mm
B
LF025
GKV-1
B
C
