AFINAÇÕES 3
PT-15
3.17 BINÁRIO _________________________________________________________________
Textron Golf, Turf & Specialty Products utiliza normalmente cavilhas anodizadas do grau 5, salvo indicação em
contrário.
3.18 BINÁRIO ESPECÍFICO ______________________________________________________
1. Juntas esférica: 40,5 - 47,2 Nm.
2. Sapata da lâmina fixa: 34 - 50 Nm.
3. Porca do volante: 34 - 41 Nm.
4. Porcas das rodas:
115 - 128 Nm.
CUIDADO
Todos os valores de binário incluídos nestas tabelas são aproximados e servem apenas como referência. A
aplicação destes valores de binário é por conta e risco do utilizador. A Textron Golf, Turf & Specialty Products não
se responsabiliza por quaisquer perdas, reclamações ou danos resultantes da aplicação destas tabelas. Deve
haver sempre extrema cautela ao usar qualquer valor de binário.

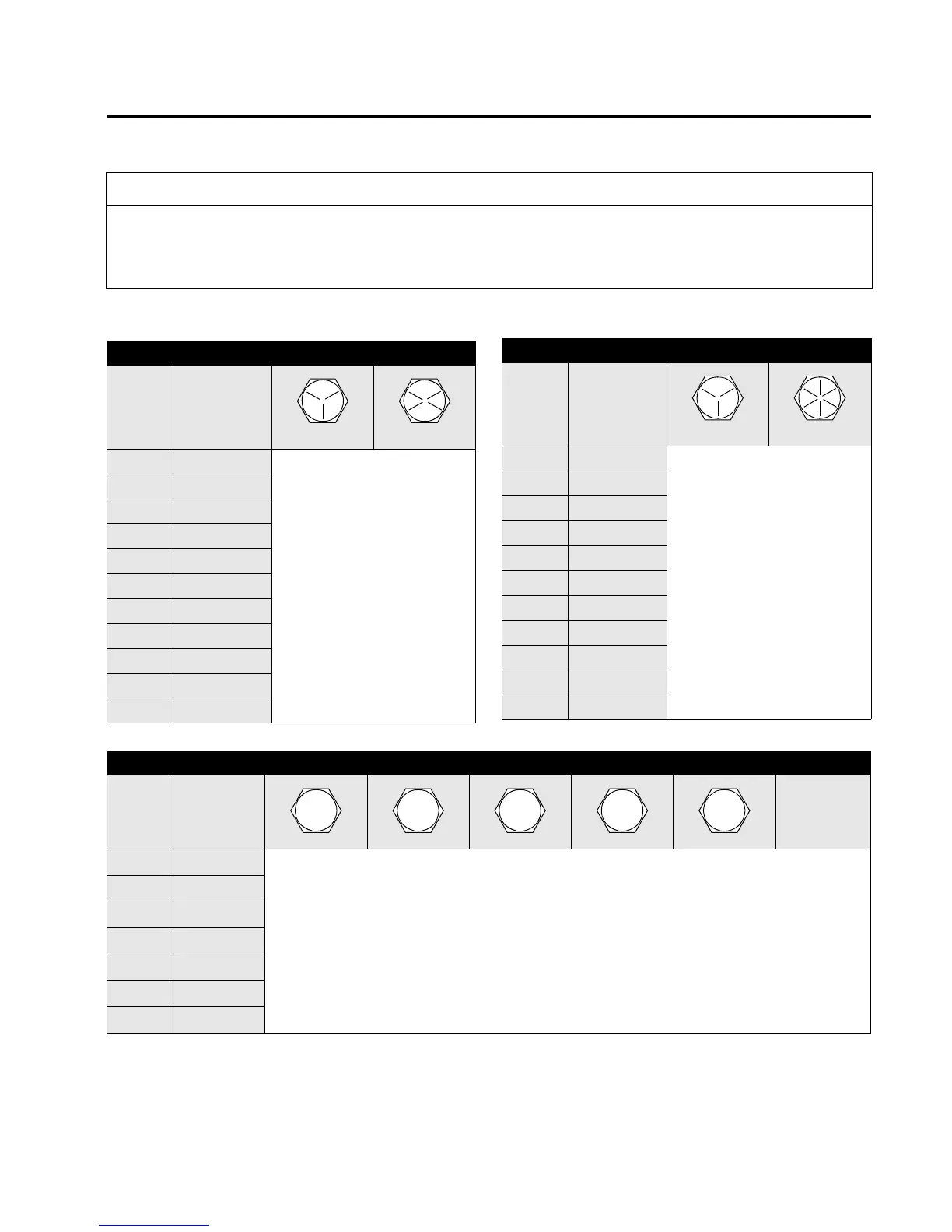

APERTO COM NORMALIZAÇÃO NACIONAL AMERICANA
TAMA-
NHO
UNIDADES GRAU 5 GRAU 8
#6-32 in-lbs (Nm) 20 (2.3) –
#8-32 in-lbs (Nm) 24 (2.7) 30 (3.4)
#10-24 in-lbs (Nm) 35 (4.0) 45 (5.1)
#10-32 in-lbs (Nm) 40 (4.5) 50 (5.7)
#12-24 in-lbs (Nm) 50 (5.7) 65 (7.3)
1/4-20 in-lbs (Nm) 95 (10.7) 125 (14.1)
1/4-28 in-lbs (Nm) 95 (10.7) 150 (17.0)
5/16-18 in-lbs (Nm) 200 (22.6) 270 (30.5)
5/16-24 in-lbs (Nm) 240 (27.1) 300 (33.9)
3/8-16 ft-lbs (Nm) 30 (40.7) 40 (54.2)
3/8-24 ft-lbs (Nm) 35 (47.5) 45 (61.0)
7/16-14 ft-lbs (Nm) 50 (67.8) 65 (88.1)
7/16-20 ft-lbs (Nm) 55 (74.6) 70 (94.9)
1/2-13 ft-lbs (Nm) 75 (101.7) 100 (135.6)
1/2-20 ft-lbs (Nm) 85 (115.3) 110 (149.2)
9/16-12 ft-lbs (Nm) 105 (142.4) 135 (183.1)
9/16-18 ft-lbs (Nm) 115 (155.9) 150 (203.4)
5/8-11 ft-lbs (Nm) 150 (203.4) 195 (264.4)
5/8-18 ft-lbs (Nm) 160 (217.0) 210 (284.8)
3/4-10 ft-lbs (Nm) 170 (230.5) 220 (298.3)
3/4-16 ft-lbs (Nm) 175 (237.3) 225 (305.1)
7/8-14 ft-lbs (Nm) 300 (406.8) 400 (542.4)
APERTO COM NORMALIZAÇÃO NACIONAL AMERICANA
TAMA-
NHO
UNIDADES GRAU 5 GRAU 8
ELEMENTOS MÉTRICOS DE APERTO
TAMA-
NHO
UNIDADES
Elementos de
aperto não
críticos para
alumínio
M4 Nm (in-lbs) 1.2 (11) 1.7 (15) 2.9 (26) 4.1 (36) 5.0 (44) 2.0 (18)
M5 Nm (in-lbs) 2.5 (22) 3.2 (28) 5.8 (51) 8.1 (72) 9.7 (86) 4.0 (35)
M6 Nm (in-lbs) 4.3 (38) 5.7 (50) 9.9 (88) 14.0 (124) 16.5 (146) 6.8 (60)
M8 Nm (in-lbs) 10.5 (93) 13.6 (120) 24.4 (216) 33.9 (300) 40.7 (360) 17.0 (150)
M10 Nm (ft-lbs) 21.7 (16) 27.1 (20) 47.5 (35) 66.4 (49) 81.4 (60) 33.9 (25)
M12 Nm (ft-lbs) 36.6 (27) 47.5 (35) 82.7 (61) 116.6 (86) 139.7 (103) 61.0 (45)
M14 Nm (ft-lbs) 58.3 (43) 76.4 (55) 131.5 (97) 184.4 (136) 219.7 (162) 94.9 (70)
4.8 5.8 8.8 10.9 12.9
