FRANÇAIS
Pompes à vitesse variable Jandy
®
VS FloPro™
|
Manuel d’installation et de fonctionnement
8. Si l’équipement est dans une zone sombre, fournir
un éclairage sufsant.
Grosseur des tuyaux
Pour obtenir de l'aide avec la grosseur du tuyau d'aspiration
et de refoulement, veuillez vous reporter au tableau 1.
Tableau 1. Tableau de grosseur de tuyau pour
cédule 40 en PVC
Grosseur
des tuyaux
Débit d’aspiration
maximum
(1,83 m/s - 6 pi/s)
Débit d’évacuation
maximum
(2,44 m/s - 8 pi/s)
1 ½ po
(38 mm)
37 GPM
(140 LPM)
50 GPM
(189 LPM)
2 po
(51 mm)
62 GPM
(235 LPM)
85 GPM
(322 LPM)
2 ½ po
(64 mm)
88 GPM
(333 LPM)
120 GPM
(454 LPM)
3 po
(76 mm)
136 GPM
(515 LPM)
184 GPM
(697 LPM)
4 po
(102 mm)
234 GPM
(886 LPM)
313 GPM
(1185 LPM)
Recommandation d’installation
1. Pour aider à prévenir les difcultés d’amorçage,
installer le tuyau d’aspiration sans points hauts
(au-dessus de l’entrée de la pompe; des U inversés,
appelés couramment sas dans le domaine de la
plomberie) qui pourraient piéger de l’air. Pour des
installations d’équipement jusqu’à 30 m (100 pi)
de l’eau, vous reporter au tableau 1, le tableau
des grosseurs de tuyau. Pour des installations
d’équipement de plus de 30 m (100 pi) de l’eau,
la grosseur de tuyau recommandée doit passer à la
grosseur suivante.
2. Les pompes VS FlopPro sont livrées avec
des raccords sur les deux ports d’aspiration
et de décharge. Cette caractéristique simplie
l’installation et l’entretien, éliminant les risques
de fuites aux adaptateurs letés.
3. La pompe VS FloPro doit être connectée à au
moins deux (2) drains principaux équilibré
hydrauliquement pour chaque conduite d’aspiration
de la pompe de la piscine. Chaque drain (prise
d’aspiration) doit avoir des couvercles et doivent
être certiés selon la dernière édition publiée de
ANSI
®
/ASME
®
A112.19.8, ou sa norme ayant
Hauteur de
la pompe
Hauteur
du côté
aspiration
Aucune base requise
Hayward
®
Super Pump
®
Pentair
®
SuperFlo
®
Sta-Rite
®
SuperMax
®
Petite base
Hayward Super II™
Jandy PlusHP par Zodiac
®
Jandy Max HP par Zodiac
Petite base + grande base
Sta-Rite Max-E-Pro
®
Sta-Rite Dura-Glas
®
Sta-Rite Dura-Glas II
Sta-Rite Max-E-Glas
®
Petite base avec entretoises
Pentair WhisperFlo
®
Sta-Rite Dyna-Glas™
VS FloPro avec petite base
Option
1
Option
2
Option
3
Option
4*
*Optionnel
(Commande R0546400)

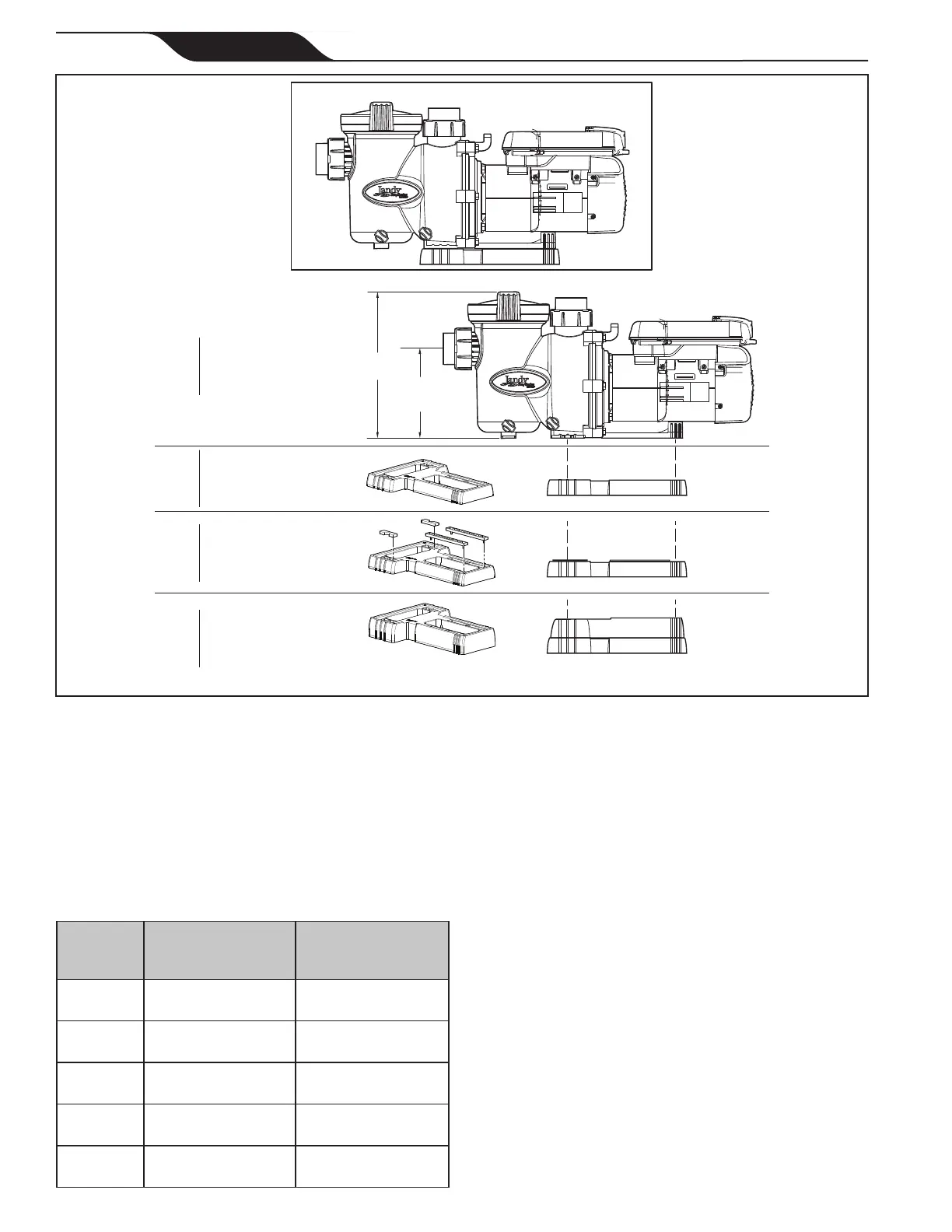

Figure 3. Pompe VS FloPro et options de base
