ESPAÑOL
Bombas de velocidad variable Jandy
®
VS FloPro™
|
Manual de instalación y mantenimiento
ADVERTENCIA
PELIGRO DE DESCARGA ELÉCTRICA
Apague todos los interruptores y el disyuntor principal
del circuito eléctrico de la bomba de velocidad variable
yesperecinco(5)minutosantesdecomenzarel
procedimiento. Si no se cumple esta indicación, podría
haber peligro de descarga eléctrica, lo cual puede
provocar lesiones personales o la muerte.
2. Extraiga la cubierta de la caja de conexiones
y alimente el cable RS-485 en el acople.
3. Desenchufe el conector RS-485.
4. Conecte los cuatro (4) cables del cable RS-485
al conector RS-485. Haga coincidir los colores de
los cables con las posiciones del conector: 1- rojo,
2- negro, 3- amarillo y 4- verde. Consulte la Figura 9.
5. Inserte el conector RS-485 nuevamente en la bomba.
6. Deslice los interruptores DIP 1 y 2 hacia arriba para
que estén en posición de ENCENDIDO y deslice
los interruptores 3 y 4 hacia abajo para que estén
en posición de APAGADO. Consulte la Figura 9.
NEGRO AMARILLO ROJO VERDE
RS485
4321
ROJO NEGRO AMARILLO VERDE
CONTROL REMOTO
54321
ENTRADA 2 ENTRADA 3 ENTRADA 4 COMÚN
ENTRADA 1
Bomba de
velocidad
variable
Controlador
(vista posterior)
RS485
Cable (22 AWG)
Interruptor DIP
de 5 posiciones
El producto puede ser distinto
a las imágenes que se muestran
Puerto de
cableado de
energía

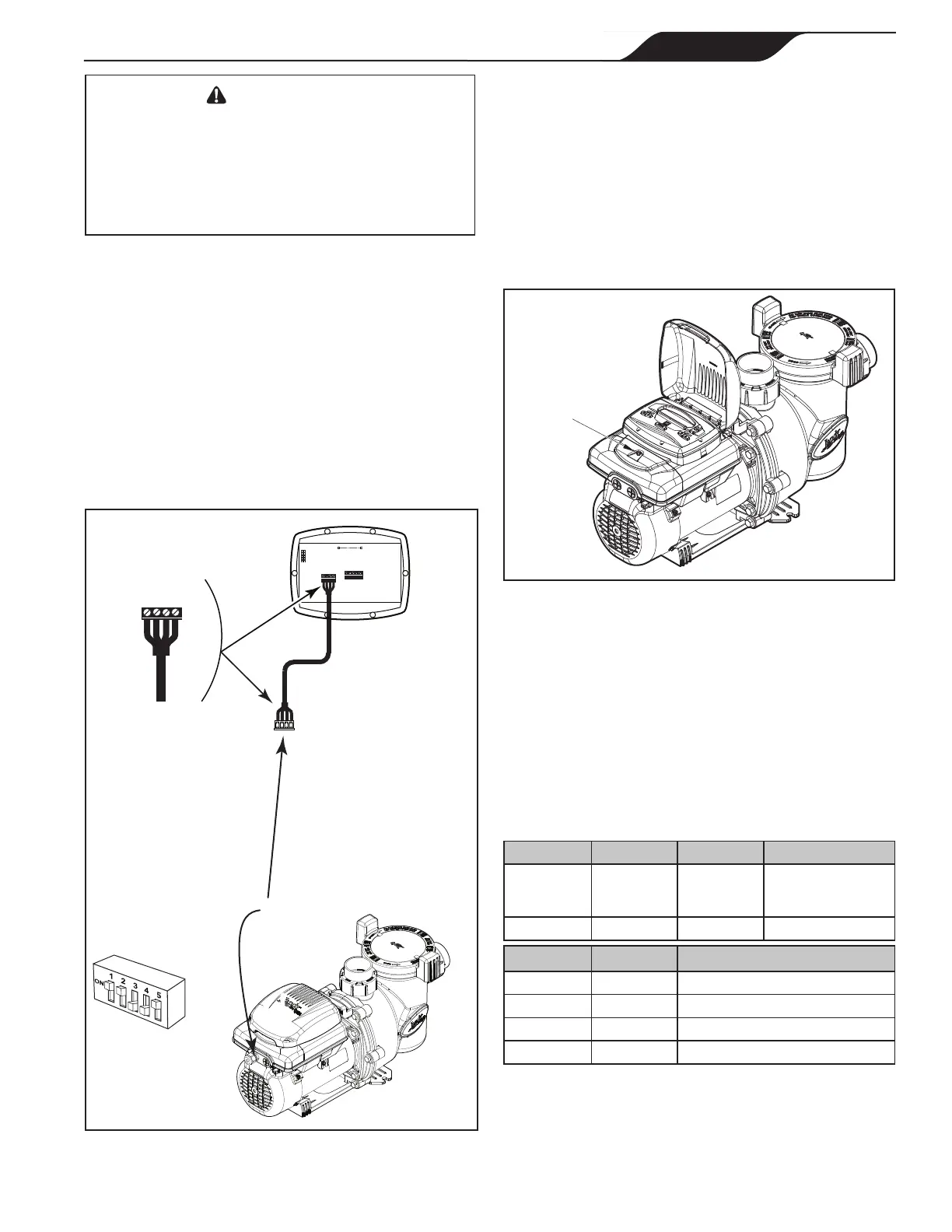

Figura 9. Cableado del controlador de velocidad
variable (JEP-R)
7. Conecte el otro extremo del cable al controlador.
Haga coincidir los colores de los cables con las
posiciones adecuadas del conector de la manera
siguiente: 1- rojo, 2- negro, 3- amarillo y 4- verde.
8. Asegure la cubierta de acceso del cableado al motor
de la bomba.
9. Restituya la energía a la bomba y verique el
funcionamiento del controlador.
10. Consulte el manual del propietario del controlador de
velocidad variable, H0412200, para operar la bomba.
Extraer para
acceder al
interruptor DIP
Figura 10. Cubierta de acceso del interruptor DIP
3.3 Conguración de interruptor DIP de
la bomba VS FloPro
El interruptor DIP de 5 posiciones está ubicado en la
parte posterior de la bomba VS FloPro. Este interruptor
DIP tiene dos (2) funciones: selecciona la dirección de la
bomba y determina qué tipo de controlador se usará con
la bomba.
Tabla 4. Conguración del interruptor DIP de
5 posiciones
Interruptor 1 Interruptor 2 Interruptor 5 Controlador
APAGADO APAGADO ENCENDIDO AquaLink RS,
PDA AquaLink
o AquaLink Z4™
ENCENDIDO ENCENDIDO ENCENDIDO JEP-R e iQPUMP01
Interruptor 3 Interruptor 4 Dirección de la bomba
APAGADO APAGADO BOMBA 1
ENCENDIDO APAGADO BOMBA 2
APAGADO ENCENDIDO BOMBA 3
ENCENDIDO ENCENDIDO BOMBA 4
