FRANÇAIS
Pompes à vitesse variable Jandy
®
VS FloPro™
|
Manuel d’installation et de fonctionnement
Installer les entretoises dans la petite base
1. À l’aide d’une fraise, couper les barres en plastique
reliant les jeux d’entretoises du haut et du bas
comme illustré sur la gure 4.
2. Pousser les deux (2) entretoises du haut et les deux
(2) du bas hors de la base.
3. Aligner les broches dans les quatre (4) entretoises
avec les trous dans la base puis enclencher les
entretoises en place, comme illustré sur la gure 5.
X
X
Couper les
entretoises
sur le X.

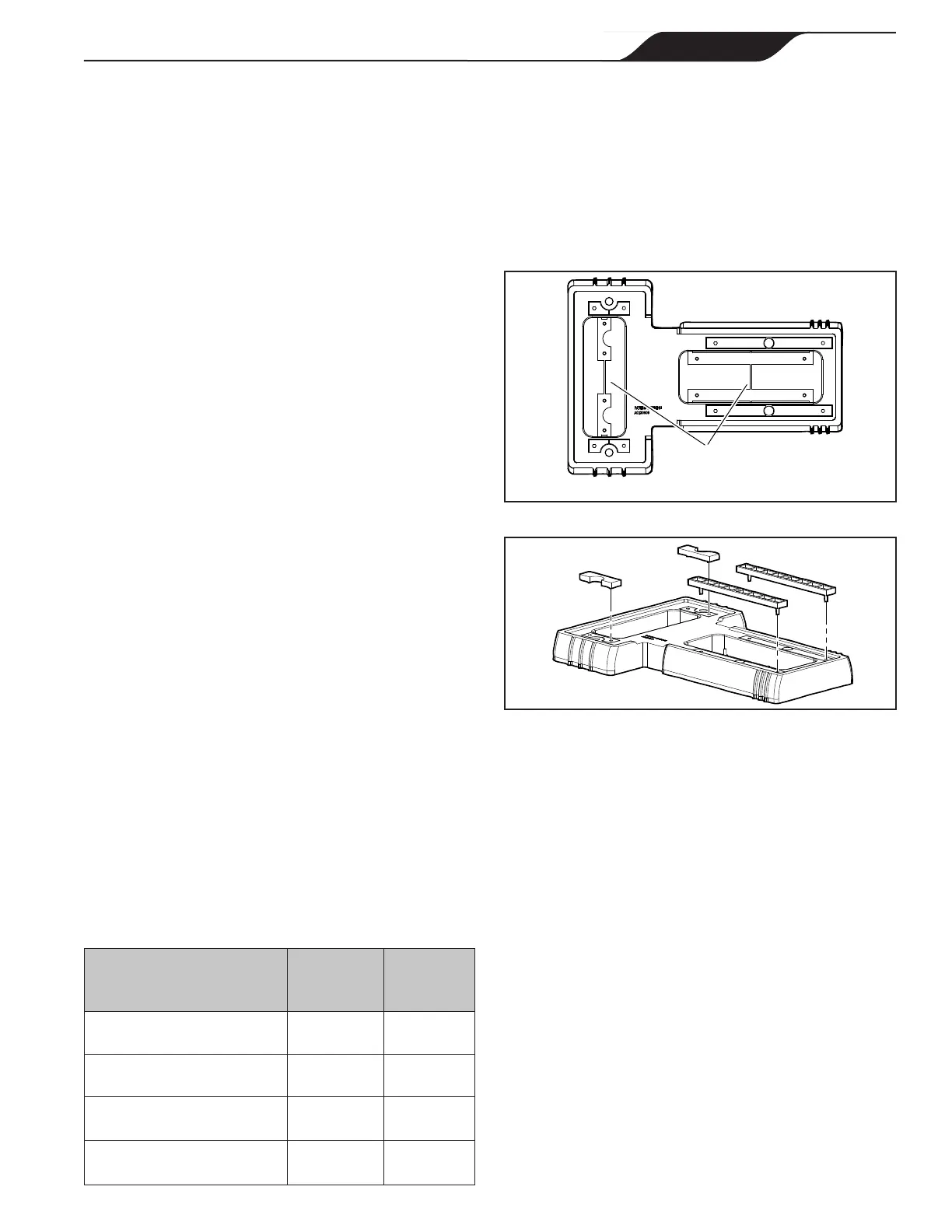

Figure 4. Découper les jeux d’entretoise de la base
Figure 5. Enclencher les entretoises en place
3.2 Installation électrique
Véricationsdelatension
La bonne tension, comme indiqué sur la plaque
signalétique de la pompe et le tableau 3 à la page 10 est
nécessaire pour une bonne performance et une longue
durée du moteur. Une mauvaise tension diminuera la
capacité de performance de la pompe et pourrait causer
une surchauffe, réduire la durée du moteur et entraîner
des coûts électriques plus élevés.
L’installateur électrique est responsable de fournir
à la pompe la tension de fonctionnement indiquée
sur la plaque signalétique en s’assurant de la taille du
circuit et du câblage pour cette application précise.
Le National Electrical Code
®
(NEC
®
, NFPA-70
®
) exige
que tous les circuits de pompe pour piscine soient
pourvus d’un disjoncteur de fuite à la terre (DDFT).
Par conséquent, l’installateur électrique est également
responsable de s’assurer que le circuit de la pompe
s’y conforme ainsi qu’à toutes les autres exigences
du National Electrical Code (NEC) et autres codes
d’installation en vigueur.
droit, ANSI/APSP-16. Les raccords d’aspiration
des drains principaux doivent être à au moins
1 m (3 pi) ou à différents plans. Les raccords
d’aspiration peuvent être un drain et une crépine,
deux (2) drains, deux (2) crépines ou une crépine
avec une conduite égalisatrice installée. Vérier les
codes locaux pour une bonne installation.
REMARQUE Pour éviter qu’il y ait piégeage, le système
doit être construit de manière à ne pouvoir fonctionner
lorsque la pompe tire de l’eau d’un (1) seul drain
principal. Au moins deux (2) drains principaux doivent
être connectés à la pompe lorsqu’elle est en fonction.
Cependant, si deux (2) drains principaux deviennent une
seule conduite d’aspiration, celle-ci peut être dotée d’une
valve qui arrête les deux drains principaux de la pompe.
4. La tuyauterie doit être bien soutenue et non forcée
ensemble où elle subira un stress constant.
5. Toujours utiliser des valves de la bonne grosseur. Les
valves de dérivations et les vannes à boule de Jandy
ont généralement les meilleures capacités de débit.
6. Utiliser le moins de raccords possible, surtout des
coudes à 90 degrés. Chaque raccord ou longueur
supplémentaire augmente la résistance au débit,
ce qui fait davantage travailler la pompe.
REMARQUE Si plus de dix (10) raccords d’aspiration sont
nécessaires, la grosseur du tuyau doit être augmentée.
7. Chaque nouvelle installation doit être testée sous
pression conformément aux codes locaux.
Remplacement d’une pompe existante
Les pompes Jandy VS FloPro peuvent facilement
remplacer plusieurs pompes : Hayward
®
Super Pump
®
,
Hayward Super II™, Pentair
®
SuperFlo
®
, Pentair
WhisperFlo
®
, Jandy PlusHP (PHP), Jandy MaxHP
(MHP), Sta-Rite
®
Dura-Glas, Sta-Rite Dura-Glas II,
Sta-Rite Dyna-Glas™, Sta-Rite Max-E-Glas
®
,
Sta-Rite Max-E-Pro
®
, and Sta-Rite SuperMax
®
.
An de remplacer la Pentair WhisperFlo, Jandy PlusHP,
ou Jandy MaxHP, utiliser la base ajustable de la VS FloPro.
La base VS FloPro (et ses entretoises) augmente la
hauteur totale de la pompe et la hauteur côté aspiration
de la pompe. Vous reporter au tableau 2 et à la gure 3.
REMARQUE La petite base avec des entretoises réglables
est fournie avec tous les modèles VS FloPro. La grande
base est vendue séparément comme accessoire
(numéro de pièce Jandy R0546400).
Tableau 2. Dimensions VS FloPro
Configuration de base
Hauteur
du côté
aspiration
Hauteur
de la
pompe
1. Pompe sans base
7 3/4 po 12 3/4 po
2. Pompe avec petite base
8 7/8 po 13 7/8 po
3. Pompe avec petite base
et entretoises
9 1/8 po 14 1/8 po
4. Pompe avec petite et
grande base
10 3/4 po 15 3/4 po
