Jay electronique UD Series - Identifizierung der Elemente (Gemäß Artikelnummern); Sender UDE

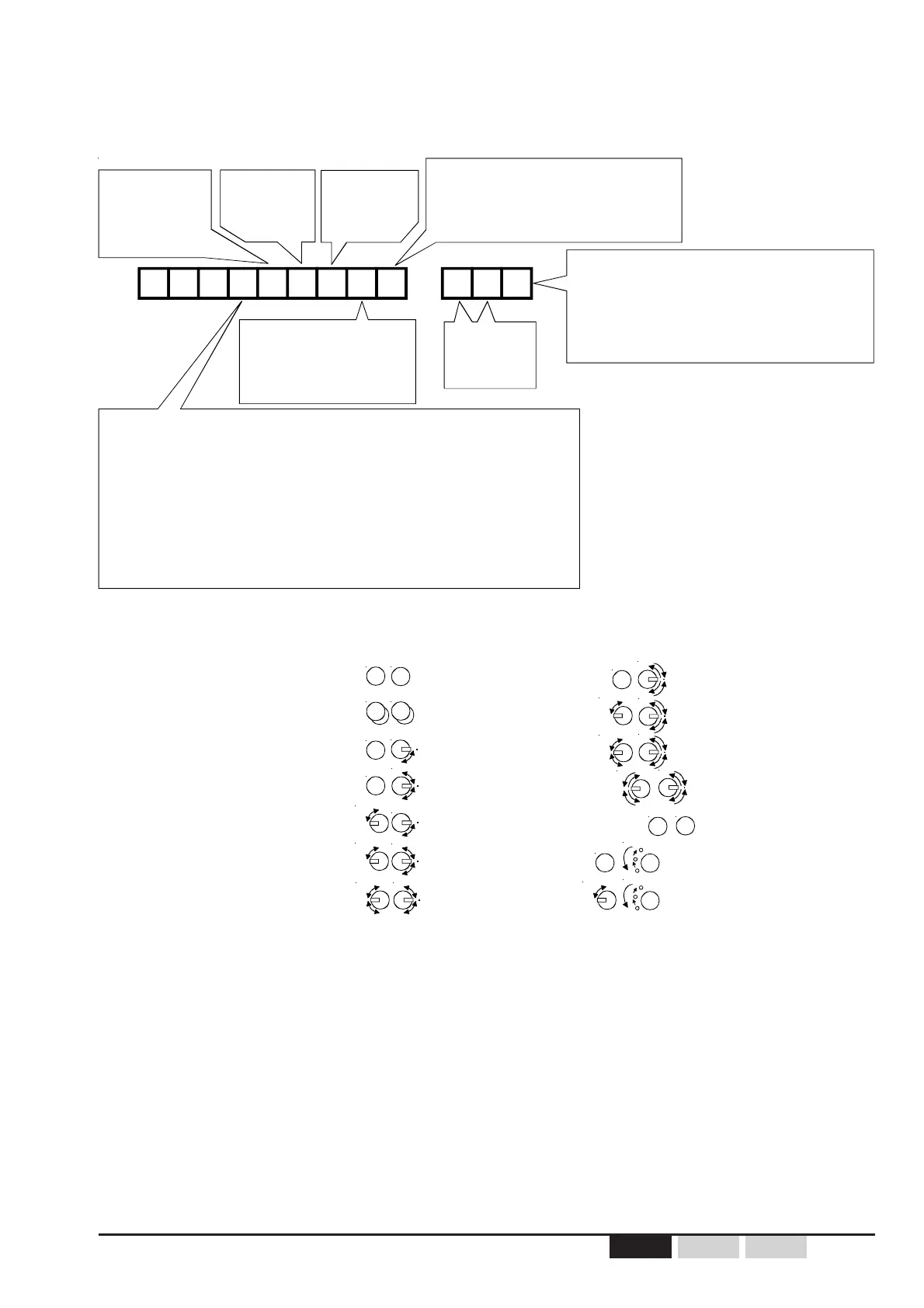

UD - 319472K - 115 -FRENDE
Nummer von
Funk Kanal
(Siehe Anhang)
Typ der Funktions-
tasten (2) auf der
ersten Reihe
(ausgehend von der
Unterseite des
Senders)
Typ der
Funktions-tasten
(2) auf der
Reihe Nr-2
Typ der
Funktions-tasten
(2) auf der Reihe
Nr-3
UDE
-
Version 10+2 Tasten:
Typ der Funktionstasten (2) auf der Reihe Nr-5
oder
Version 6+2 und 8+2 Tasten:
0 (null) einsetzen
Typ der Kommunikation und Version:
0
= Funk, Bereich 433-434MHz
1
= Funk, Bereich 433-434MHz + Option «Start durch IR»
2
= Funk, Bereich 433-434MHz ohne elektronischen Schlüssel (1)
3
= Funk, Bereich 433-434MHz + Option «Start durch IR»
und ohne elektronischen Schlüssel (1)
A
= Funk, Bereich 869MHz
B
= Funk, Bereich 869Mhz + Option «Start durch IR»
C
= Funk, Bereich 869Mhz ohne elektronischen Schlüssel (1)
D
= Funk, Bereich 869MHz + Option «Start durch IR»
und ohne elektronischen Schlüssel (1)
E
= Funk, Bereich 911-918MHz
F
= Funk, Bereich 911-918Mhz + Option «Start durch IR»
Zusatzoptionen (3) :
1
= Standard, ohne Option
3
= Option "Laufkrankopplung" typ "tandem"
4
= Option "Mikro-Gang"
5
= Option "Laufkrantransfer" typ "pitch and catch"
6
= Option "Sender-Empfänger-Zuordnung beim Starten"
x
= Spezial (die Definition des Materials wurde auf einem
spezifischen Produktblatt festgelegt)
Version 8+2 oder 10+2 Tasten:
Typ der Funktionstasten (2)
auf der Reihe Nr.4
oder
Version 6+2 Tasten:
0 (null) einsetzen
1 = BPSV, BPSV
2 = BPDV, BPDV
3 = BPSV, COM2
4 = BPSV, COM3
5 = COM2, COM2
6 = COM2, COM3
7 = COM3, COM3
8 = BPSV, COM3R
9 = COM2, COM3R
A = COM3, COM3R
B = COM3R, COM3R
C = Verschluß, Verschluß
D = BPSV, BPTR
E = COM2, BPTR
R
2
1
R
2
1
R
2
1
R
2
1
R
2
1
R
2
1
R
2
1
R
1
R
1
.
1
2
R
.
1
R
.
1
R
.
1
R
(2)= Typ der Funktionstasten nach Reihen :
1
1
1,2
1,2
1
1
1
1
1
2
3
1
1
2
3
1
.
1
R
.
1
2
R
.
1
2
R
2.3.1- Sender UDE
Beispiel : UDE013600-011
- Sender radio UDE, Bereich 433-434MHz, 6+2 Tasten, ohne Option «Start durch IR», mit einem
elektronischen Schlüssel, Konfiguration der Tasten: 1. Reihe BPSV - BPSV, 2. Reihe: BPSV - COM2,
3. Reihe COM2 - COM3, die Nummer des vorprogrammierten Funkkanals ist 01 (433,1 MHz) +
UWE202 + UWE207
2.3- Identifizierung der Elemente
(gemäß Artikelnummern)



Siehe §5 „Technische Daten“ für eine Beschreibung der Tasten-Typen
Siehe §3.5 bezüglich Programmierungsbeschränkungen durch die
Verwendung von Schaltern in den Reihen 1 und 2.



(1) = Nur für Ensatzsender
(3) = Eine zusätzliche Installations- und Bedienungsanleitung wird mit bestimmten Zusatzoptionen geliefert
