Jay electronique UD Series - Zwischenverriegelung der Funktionstasten; Übereinstimmung von Funktionstasten UDE - Relais UDR

- 146 - UD - 319472KFR EN DE
Taste Nr.1 der
Zwischenverriegelungs
kombination
Taste Nr.2 der
Zwischenverriegelungs
kombination
Abkürzung
Taste Nr.1 Taste Nr.2 B1-B2
*
Taste Nr.1 Taste Nr.3 B1-B3
Taste Nr.1 Taste Nr.4 B1-B4
Taste Nr.2 Taste Nr.3 B2-B3
Taste Nr.2 Taste Nr.4 B2-B4
Taste Nr.3 Taste Nr.4 B3-B4
*
Taste Nr.3 Taste Nr.5 B3-B5
Taste Nr.4 Taste Nr.6 B4-B6
Taste Nr.5 Taste Nr.6 B5-B6
*
Taste Nr.7 Taste Nr.8 B7-B8
Taste Nr.7 Taste Nr.10 B7-B10
Taste Nr.8 Taste Nr.9 B8-B9
Taste Nr.9 Taste Nr.10 B9-B10
*
*
*
n°1 n°2
n°7
n°8
n°9
n°10
n°5
n°6
n°3
n°4

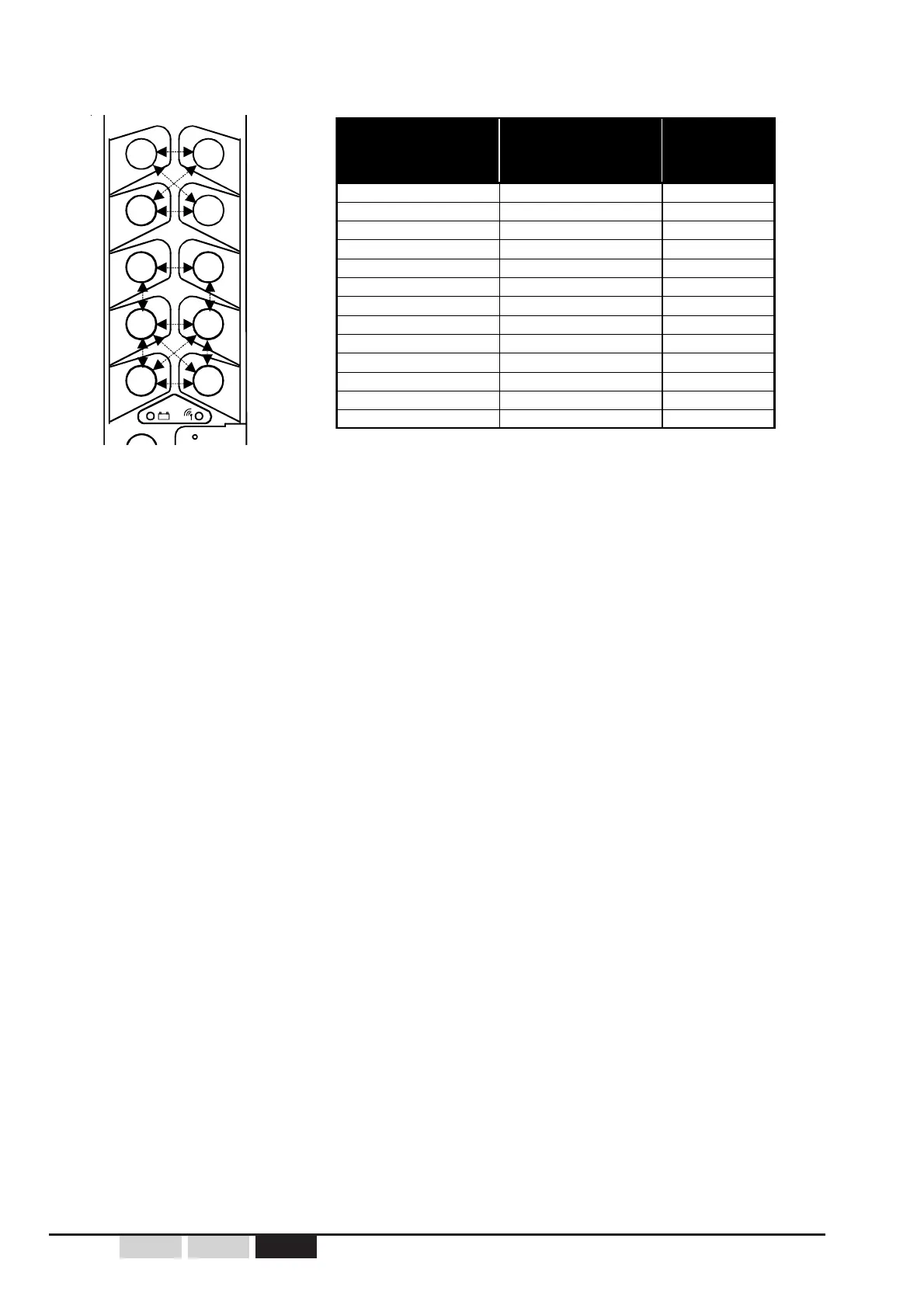

5.2- Zwischenverriegelung der Funktionstasten
Folgende Funktionstasten können zwischenverriegelt werden :
(Vorderseite des UDE)
*= Durch die UDR Artikelreferenznummer (siehe § 2.3.2) definierte
Standardzwischenverriegelungen.
Bei jeder gewünschten Zwischenverriegelung löst die gleichzeitige Betätigung der beiden Tasten
eine von drei durch die Programmierung festgelegte Betriebsweisen :
- Programmierung «
1» : Durch den Druck auf beide Tasten der Zwischenverriegelung werden
beide Befehle deaktiviert (Stellung der entsprechenden Relais auf OFF).
- Programmierung «2» : Die Taste Nr.1 des verriegelten Tastenpaars hat Vorrang (Beispiel:
Zwischenverriegelung B1-B2: Beim gleichzeitigen Druck auf beide
Tasten wird nur Taste B1 berücksichtigt)
- Programmierung «3» : Die Taste Nr.2 des verriegelten Tastenpaars hat Vorrang (Beispiel:
Zwischenverriegelung B2-B4: Beim gleichzeitigen Druck auf beide
Tasten wird nur Taste B4 berücksichtigt)
- Programmierung «X» : Spezial (gemäß Personalisierungsanforderung des Produkts).
Bei nicht standardmäßigen "Tasten-Relais" Entsprechungen bitte das im Deckel des UDR
liegende Entsprechungsblatt sorgfältig ausfüllen.
5.3- Übereinstimmung von "Funktionstasten des Senders -
Relais des Empfängers"
 Jeder «BPSV» wird ein Relais zugeordnet.
 Jedem Paar von «BPDV» werden entweder 3 Relais (2 Bewegungrelais und ein Relais für den
höheren Gang) oder 4 Relais zugeordnet. Diese Angaben sind in der Artikelreferenz des Produkts
UDR aufgeführt (Siehe Kapitel «Identifizierung der Produkte»)..
 Jedem «COM2» ist ein Relais zugeordnet.
 Jedem «COM3», «COM3R» oder «BPTR» werden 2 Relais zugeordnet. Diese beiden Relais
können sich entweder in OFF- oder in ON-Stellung befinden, wenn sich der Schalter in der
Mittelstellung befindet. Diese Angaben sind in der Artikelreferenz des Produkts UDR aufgeführt
(Siehe Kapitel «Identifizierung der Produkte»)..
Standardmäßig erfolgt die Zuordnung «Tasten-Relais» in der Reihenfolge der Tasten- und
Relaisnumerierung :






