- 16 - UD - 319472KFR EN DE
2.5- Recommandations à l’installation
L’expérience montre que la fiabilité d’exploitation dépend essentiellement de la qualité de l’installation
notamment sur les points suivants :
- Mise en place des éléments,
- Repérage de l'équipement commandé,
- Qualité du câblage du récepteur UDR, et des modules infrarouges UDF (pour option
«démarrage par validation infrarouge»),
- Antiparasitage,
- Protection de l'alimentation électrique,
- Courant minimum et maximum des sorties relais,
- Choix de la fréquence d'utilisation.
2.5.1- Mise en place des éléments
Les dimensions des éléments sont consultables en Annexes C
Position du récepteur
Le récepteur UDR doit être monté le plus près possible de l’armoire électrique de commande
en position verticale par rapport à la structure de la machine. Le récepteur devra être à l’abri
des chocs et des intempéries.
L'antenne devra être la plus éloignée possible des câbles de classe 3 et éléments de puissance
(alimentation, moteur, variateurs...) tout en restant dans une zone favorable à la réception
radio et raccordement des modules infrarouges UDF si option démarrage par validation
infrarouge présente :
L'antenne sera située en hauteur, au dessus de l'opérateur manipulant l'émetteur UDE. Il
ne devra y avoir entre l'opérateur et l'antenne aucune masse métallique pouvant faire écran.
L'antenne est dirigée vers les zones de travail de l'émetteur (vers le bas dans le cas d'un
palan).

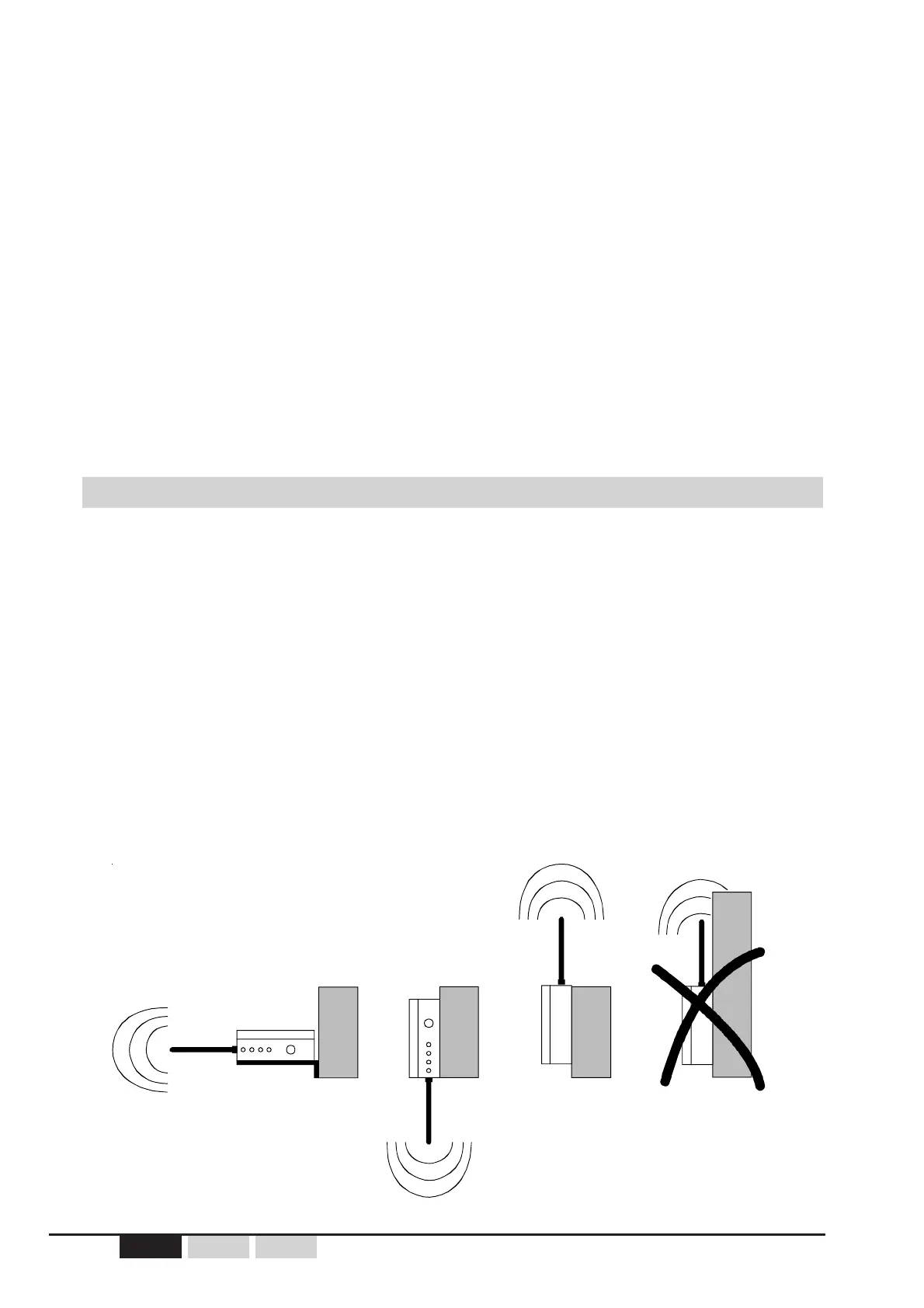

La bonne orientation de l'antenne est indiquée sur la figure ci-dessous :
Incorrect
Correct
Correct
UDR
Correct
Métal
Métal
Métal
Métal
