方案A：安装功放和CST-2120音频变压器到机柜
在您的机柜系统里安装功放和CST-2120音频变压器时，请参照图2.2.3完成如下操作：
1. 将两个模块并列排放，侧边相对，正面板同方向放置。
2. 用短支架连接两个模块。
3. 将两只直角支架分别固定在功放组件的正面板双侧。
4. 将此功放组件装入机柜。有关机柜中支架的安装操作，请参阅机柜使用说明书。

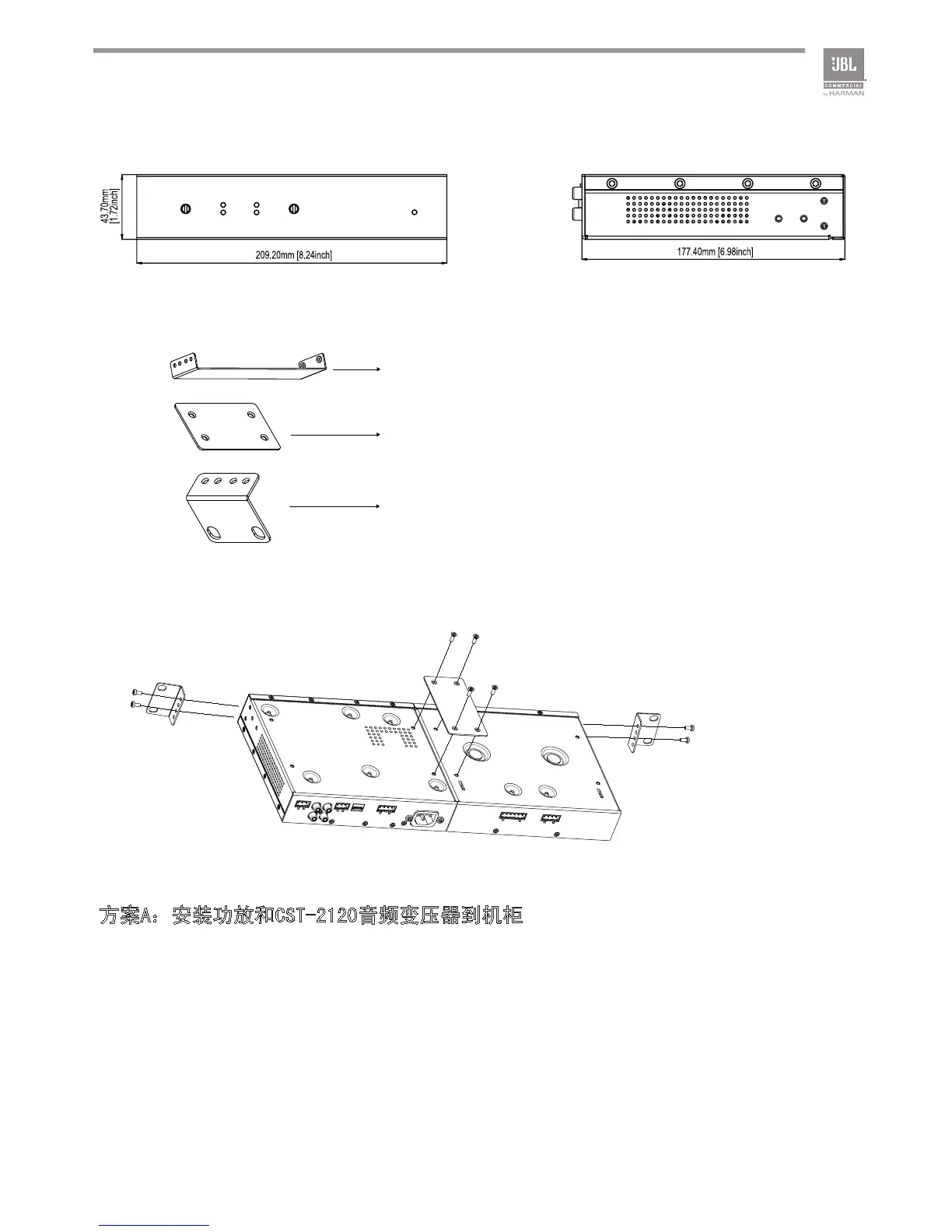

图 2.2.1 功放尺寸
图 2.2.2 支架类型
图 2.2.3 安装功放和CST-2120音频变压器到机柜
长直角支架
短支架
直角支架
