Arbeiten Sie nie bei geöffneten Bohrfutterdeckeln.
Lange Werkstücke durch Rollenböcke abstützen.
7. Rüst- und Einstellarbeiten
Allgemeine Hinweise
Vor Rüst- und Einstellarbeiten muss die Maschine gegen
Inbetriebnahme gesichert werden.
Netzstecker ziehen!
7.1 Stemm-meißel Montage
Die Stromzufuhr durch Ziehen des Netzsteckers trennen.
Die Bohrfutterdeckel beidseits des Kopfes öffnen.
Montieren Sie die Adapterhülse (3, Fig5), die Bohrung zeigt
dabei nach vorne.
Bohr- und Stemm-meißel gemeinsam einführen.
Klemmen Sie mit der Schraube (2) den Stemm-meißel (4)
leicht fest.

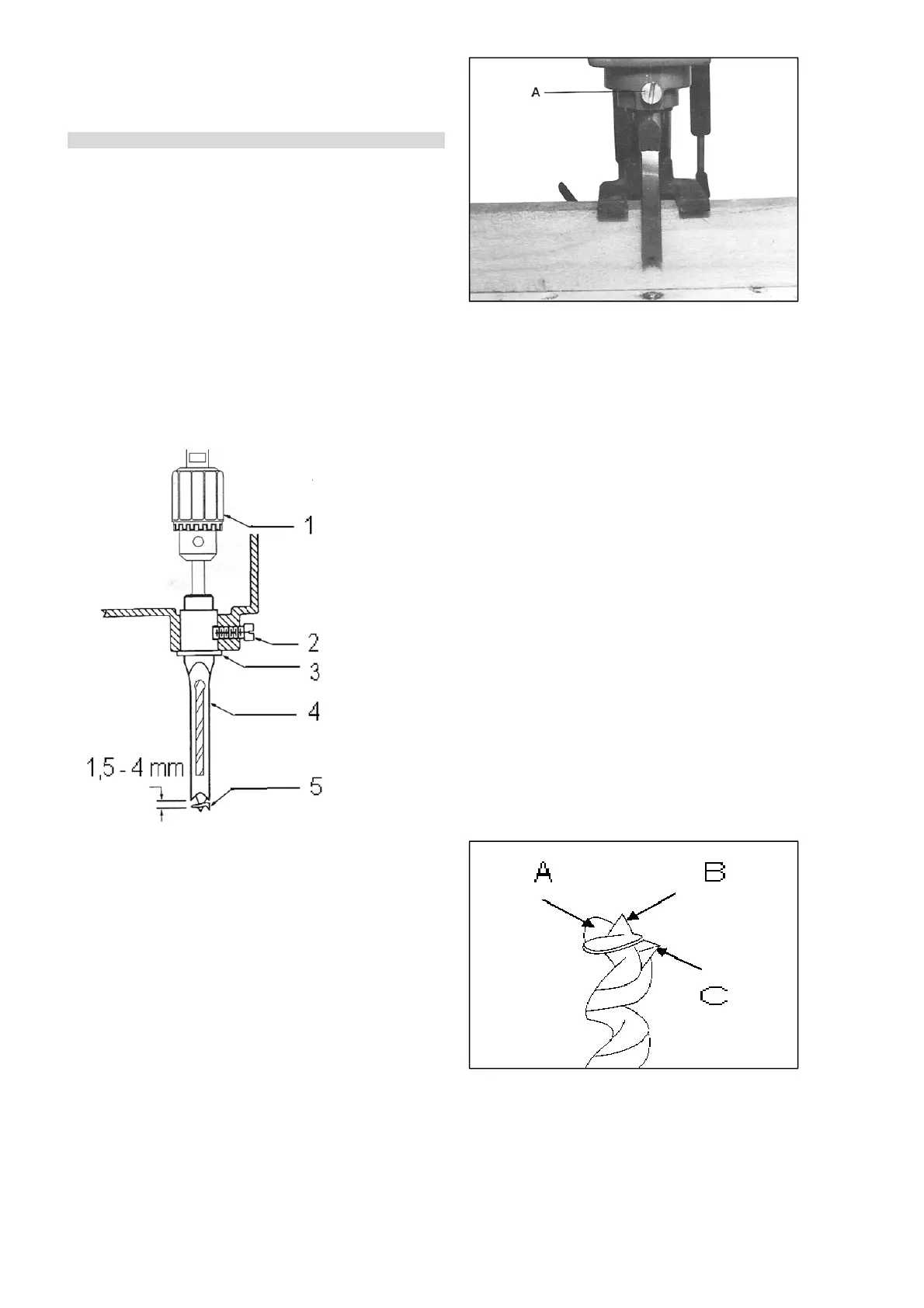

Fig 5
HINWEIS:
Der Schlitz des Stemm-meißels sollte nur nach links oder
rechts zeigen.
Dadurch wird bei der Bearbeitung die Späneabfuhr nicht
beeinträchtigt.
Schieben sie den Stemm-meißel ganz nach oben und
senken Sie ihn dann, abhängig von der Werkstück-Holzart,
1,5 – 4mm ab. Klemmen Sie den Stemmmeißel mit der
Schraube fest.
Schieben Sie den Bohrer ganz nach oben und spannen Sie
ihn im Bohrfutter fest.
Lösen Sie die Schraube, schieben Sie den Stemm-meißel
nach oben und klemmen Sie ihn fest.
Dadurch ergibt sich der gewünschte Abstand zwischen
Bohrerschneide und Stemm-meißel.
HINWEIS: Der Stemm-meißel sollte parallel ausgerichtet
sein. Verwenden Sie dazu das Werkstück als Lehre (Fig 6).
Fig 6
Beide Bohrfutterdeckel wieder schließen.
Für Kurzschaft Stemm-meißel:
Für Stemm-meißel mit kurzem Schaft benötigen Sie die
gelieferte Spindelverlängerung.
Halten Sie die Motorspindel mit einem 10mm
Gabelschlüssel fest und verwenden Sie den Futterschlüssel
zum Lösen des Bohrfutters.
Montieren Sie die Spindelverlängerung auf das Bohrfutter
bevor Sie dieses wieder einsetzen.
7.2 Kopfdrehung um 180°
Entfernen Sie die drei Innensechskantschrauben vom
Sockel und setzen Sie die Vertikalsäule um 180° gedreht
wieder auf.
Dadurch wird die fliegende Bearbeitung größerer
Werkstücke möglich.
7.3 Meißel Nachschärfung
Scharfe Bohrer und Stemmmeißel sind eine
Voraussetzung für gute Arbeitsergebnisse.
Schärfen Sie die Bohrerschneiden mit einer kleinen Feile
und folgen Sie dabei der Originalform des Bohrers.
Feilen Sie an der Innenseite des Vorschneiders (A, Fig 7),
an den Seitenflächen der Zentrierspitze (B) und an der
Spanfläche der Hauptschneide (C).
Fig 7
Feilen Sie nicht an der Außenseite des Vorschneiders da
sich dadurch der Bohrdurchmesser verändert.
Schärfen Sie den Stemmmeißel nur an der Schneiden
Innenkante.
