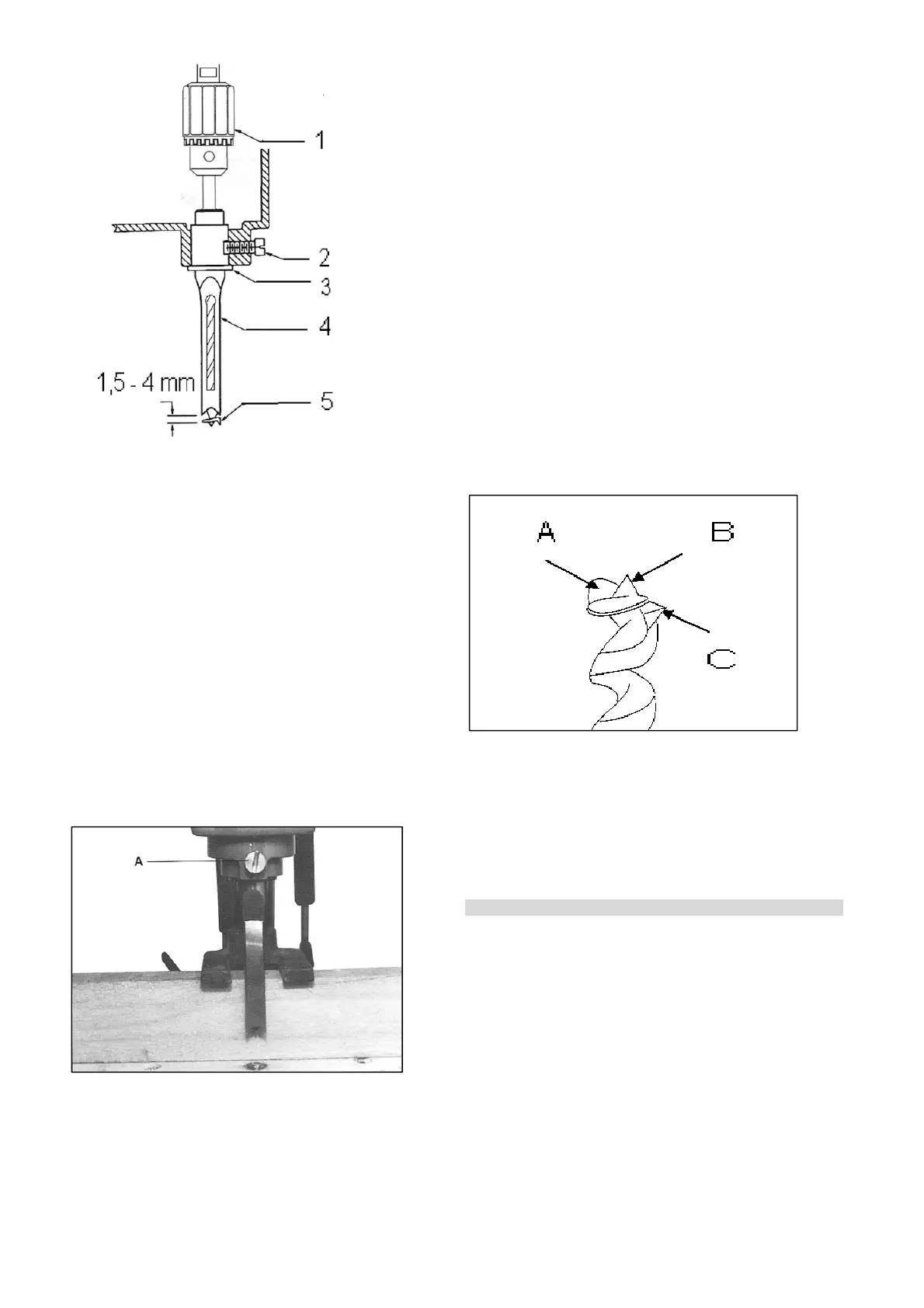

Fig 5
REMARQUE:
La fente de la mèche pour mortaiser doit seulement montrer
vers la gauche ou la droite.
Ainsi l’évacuation des copeaux n’est pas atteinte pendant le
travail.
Pousser la mèche pour mortaiser complétement en haut et
ensuite faire descendre, dépendant du type de bois de la
pièce, de 1,5 – 4mm. Bloquer la mèche pour mortaiser avec
la vis.
Pousser le perceur en haut et fixer le dans le mandrin.
Desserrer la vis, pousser la mèche pour mortaiser en haut
et bloquer la.
Ainsi vous aurez la distance souhaitée entre le taillant et la
mèche.
REMARQUE: La mèche pour mortaiser doit être située
parallèle. Utiliser pour ceci la pièce comme aide directive
(Fig 6).
Fig 6
Refermer les deux couvercles des mandrins.
Pour mèche à queue courte:
Pour une mèche à queue courte vous aurez besoin de la
rallonge d’arbre livrée.
Tenir l’arbre du moteur avec une clé à fourche 10mm et
utiliser la clé de mandrin pour desserrer le mandrin.
Fixer la rallonge d’arbre sur le mandrin avant de le
reinstaller.
7.2 Rotation de la tête de 180°
Dévisser les trois vis à six pans creux du socle de machine
et repositionner la barre verticale après l’avoir tournée de
180°.
Ceci permet le travail mobile de grandes pièces.
7.3 Réaffûtage de l‘outil
Des mèches pour percer et mortaiser affûtées sont une
condition pour un bon résultat de travail.
Affûter le taillant de l’outil avec une petite lime en suivant la
forme originale de l‘outil.
Limer à la face intérieure de l’ébaucheur (A, Fig 7), sur les
côtés de la pointe de centrage (B) et à la face de coupe du
tranchant principal (C).
Fig 7
Ne pas limer à la face extérieure de l’ébaucheur car ceci
pourrait modifier le diamètre de perçage.
Affûter la mèche pour mortaiser seulement à la face
intérieure du taillant.
8. Entretien et inspection
Attention:
Faire tous les travaux de maintenance, réglage ou
nettoyage après avoir débranché la machine du réseau!
L’entretien de la mortaiseuse se limite au graissage,
réglages de routine et réaffûtage des outils.
Nettoyer la machine régulièrement.
Remplacer immédiatement les dispositifs de protection
endommagés ou usés.
Tous travaux de branchement et de réparation sur
l’installation électrique doivent être exécutés uniquement
par un électricien qualifié.
