Poids net ................................................................... 20 kg
Voltage ................................................... 1~230V, PE, 50Hz
Puissance .......................................... 0,37 kW (0,5 CV) S1
Courant électrique .......................................................... 3A
Raccordement (H07RN-F) : ............................... 3x1,5mm²
Fusible du secteur électrique ........................................ 10A
Classe de protection électrique ......................................... I
4.2 Emission de bruit
Niveau de pression sonore (selon EN ISO 11202):
Marche à vide ............................................ LpA 67,4 dB (A)
Usinage ...................................................... LpA 75,5 dB (A)
Les indications données sont des niveaux de bruit et ne sont
pas forcément les niveaux pour un travail sûr.
Ainsi l’utilisateur peut estimer les dangers et les risques
possibles.
4.3 Contenu de la livraison
Mandrin 10mm
Clé de mandrin
Rallonge d‘arbre
Adaptateur mandrin 5/8” (15,87mm)
Adaptateur mandrin 3/4” (19,05mm)
Adaptateur mandrin 13/16”(20,64mm)
Guide
Mainteneur des pièces à usiner
Dessus de table en bois (MDF)
Levier
Cylindre de compensation de pression
Mode d‘emploi
Liste pièces de rechange
5. Transport et mise en exploitation
5.1. Transport
Effectuer le montage de la machine dans un local fermé ou
un atelier respectant les conditions de menuiserie.
Visser la machine sur une surface de table en assurant la
stabilité au déversement.
5.2 Montage
Avertir immédiatement votre vendeur si vous constatez des
pièces endommagées par le transport et ne pas monter la
machine.
Eliminer l`emballage en respectant l`environnement.
Enlever la protection antirouille avec un dissolvant.

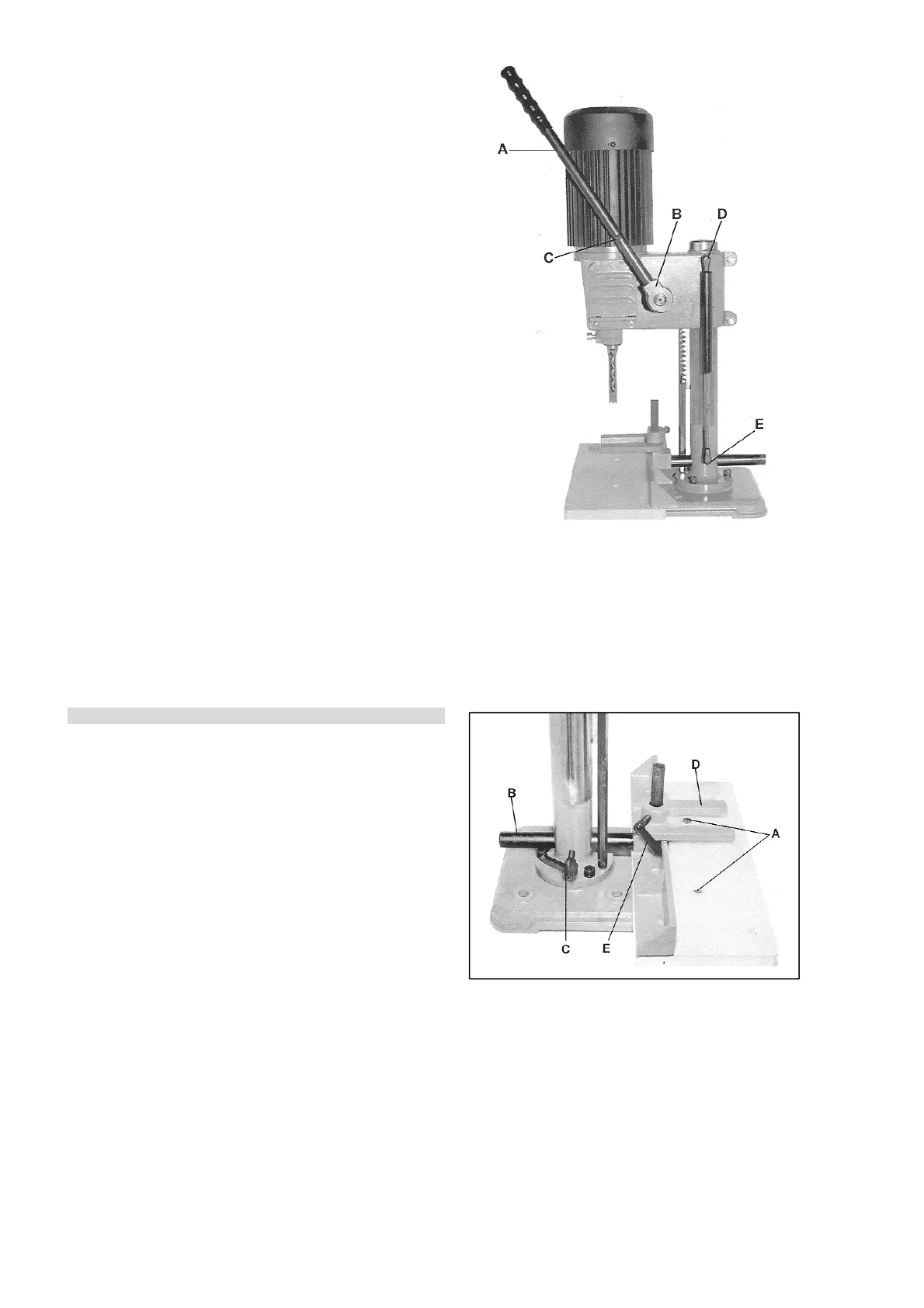

Visser le levier (A, Fig 1) avec une clé à fourche (C) dans la
pièce d‘accouplement (B).
Fig 1
Mener la tête en position plus élevée.
Le levier peut être déplacé. Pour cela retirer la pièce
d’accouplement de la tête et la rebloquer en position
souhaitée.
Presser le cylindre de compensation de pression sur les
deux boulons à rotule (D et E).
Monter le dessus de table en bois avec les deux vis livrées
(A, Fig 2).
Fig 2
Positionner la barre de guidage (B) dans la barre verticale
et bloquer avec la manche d‘index (C).
Fixer le mainteneur (D) avec la vis d‘arrêt (E).
