Untersatz Montage

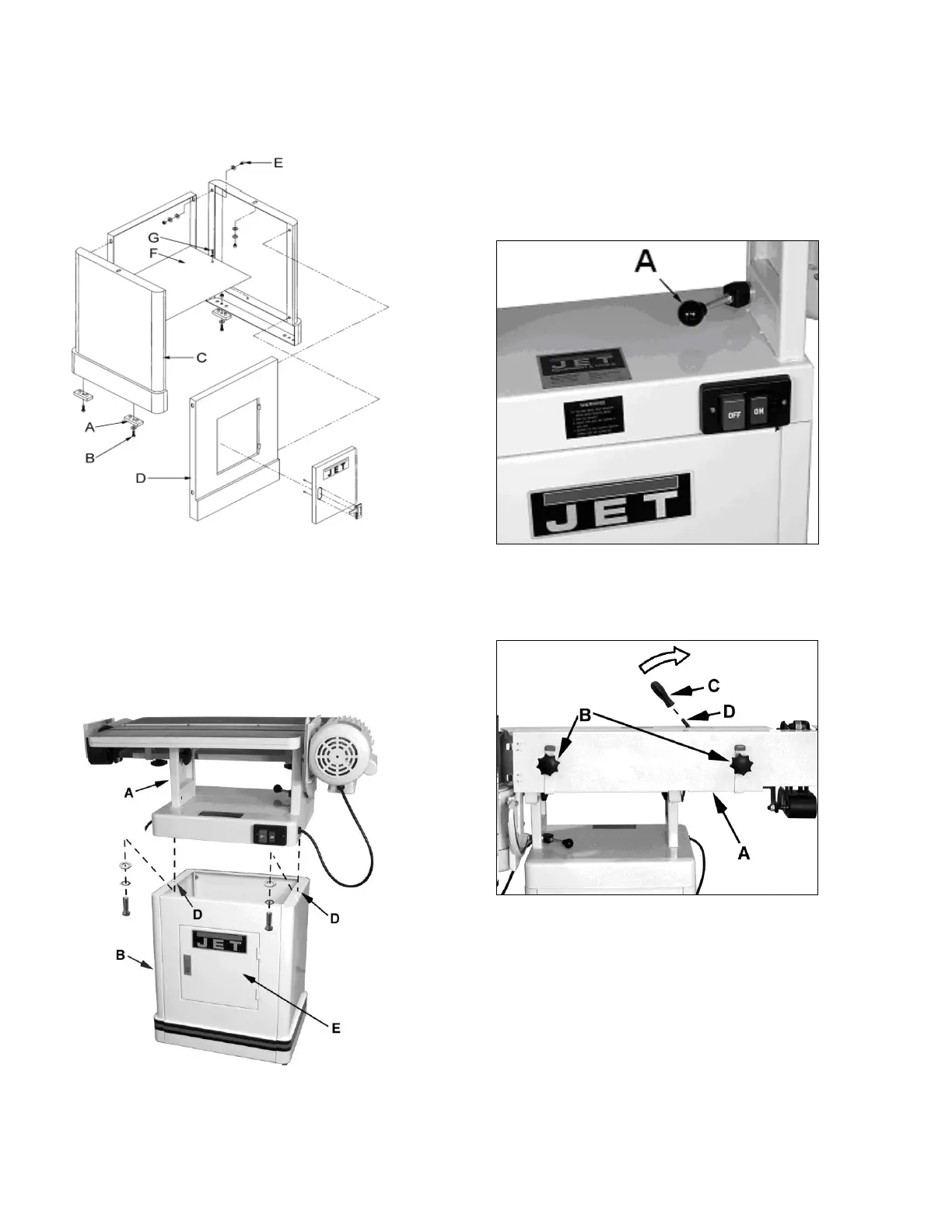

Montieren Sie die vier Gummifüße (A, Fig.1) auf die
Untersatzseitenteile mittels der gemeinsam verpackten 4
Schrauben, 4 Scheiben und 4 Sechskantmuttern.
Fig 1
Verbinden Sie die Seitenteile (C, Fig 1) mit dem Frontblech
(D) mittels 4 Sechskantschrauben, 8 Scheiben, 4
Federscheiben und 4 Sechskantmuttern (E).
Montieren Sie das Ablageblech (F) mit 2 Schrauben M5 (G)
und 2 Federringen.
Montieren Sie das hintere Blech und sorgen Sie für eine
gleichmäßige Bodenauflage, bevor Sie alle Schrauben
festziehen.
Fig 2
ACHTUNG:
Die Schleifeinheit (A) ist 95kg schwer! Seien Sie vorsichtig
und verwenden Sie geeignete Hubmittel zum Aufsetzen (Fig
2).
Verschaffen Sie sich Zugang durch die Schranktür (E) und
befestigen Sie die Schleifeinheit mittels 2
Sechskantschrauben und Scheiben (D).
Schleifband Montage
Lösen Sie die Schwenkklemmung (A, Fig 3) und stellen Sie
die Schleifeinheit senkrecht.
Fig 3
Entfernen Sie die Schleifband Schutzhaube durch Lösen der
Sterngriffe (B, Fig. 4).
Entnehmen Sie das Schleifband und den Schleifstopp.
Fig 4
Stellen Sie den Bandspannhebel (C) in die entspannte
Position.
Montieren Sie das Schleifband auf die Führungsrollen, dabei
die am Schleifband angegebene Bandlaufrichtung beachten.
Spannen Sie das sauber aufgelegte Schleifband und prüfen
Sie den Bandlauf durch Durchdrehen in Laufrichtung von
Hand (bei erforderlicher Nachjustierung siehe Kapitel 8.1)
