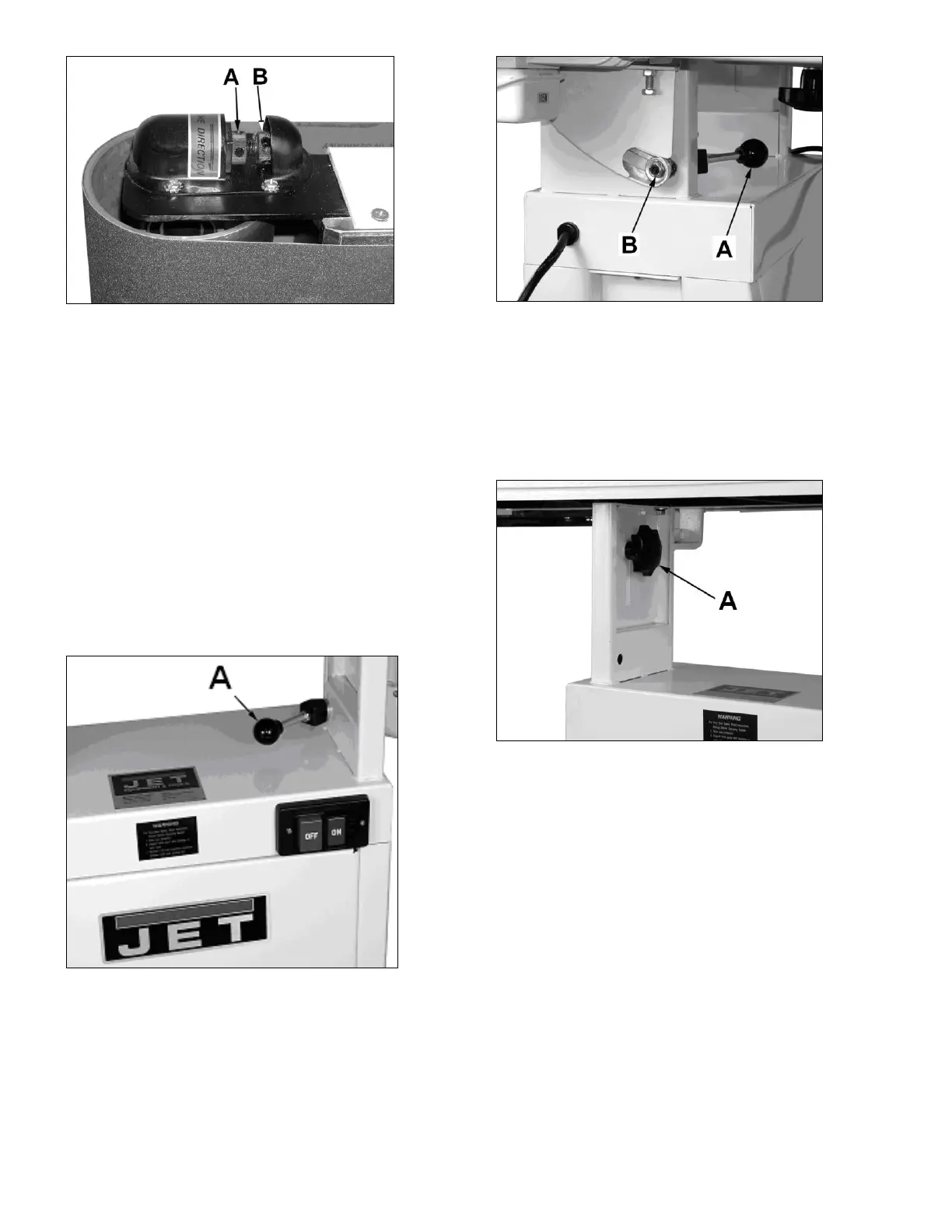

Fig 11
Desserrer le contre-écrou (A, Fig 11).
Maintenant il est possible de corriger le circuit à l’aide de la
vis de micro réglage (B).
Resserrer le contre-écrou.
Mettre plusieurs fois le moteur en marche par à-coups afin de
contrôler le circuit de la bande.
7.3 Réglage d‘angle
Déconnecter la machine du réseau.
Desserrer la manette (A, Fig 12).
Monter le support de ponçage en position verticale.
Contrôler que l’angle entre la table et la bande soit à 90° et
au besoin, réajuster avec les deux vis de butée se trouvant
sur l’arrière de la machine et cloquer par contre-écrou.
Fig 12
7.4 Blocage d‘angle
Déconnecter la machine du réseau.
La fonction de la manette de blocage (A, Fig 13) est réglable.
Pour cela régler l‘écrou autobloquant (B).
Fig 13
L’unité de ponçage doit rester dans la position fixée.
7.5 Réglage de la table
La table est réglable en hauteur pour atteindre une meilleure
efficience de la bande abrasive.
Déconnecter la machine du réseau.
Fig 14
Desserrer le bouton de verrouillage (A, Fig 14) et élever la
table de travail au niveau désiré.
ATTENTION:
Ne pas positionner la table en dessous de la bande abrasive!
Afin d’éviter que les doigts ou la pièce ne passe dans
l’interstice, il faut que la bande et la table se superposent sur
2 mm.
Risque de blessures graves!
Resserrer le bouton de verrouillage.
7.6 Réglage du circuit du moteur
Le montage exact du moteur est réglé au départ usine, Un
déréglage peut conduire à une déviation du circuit de la
bande qui ne peut être corrigée par le réajustement normal
du circuit.
Déconnecter la machine du réseau.
