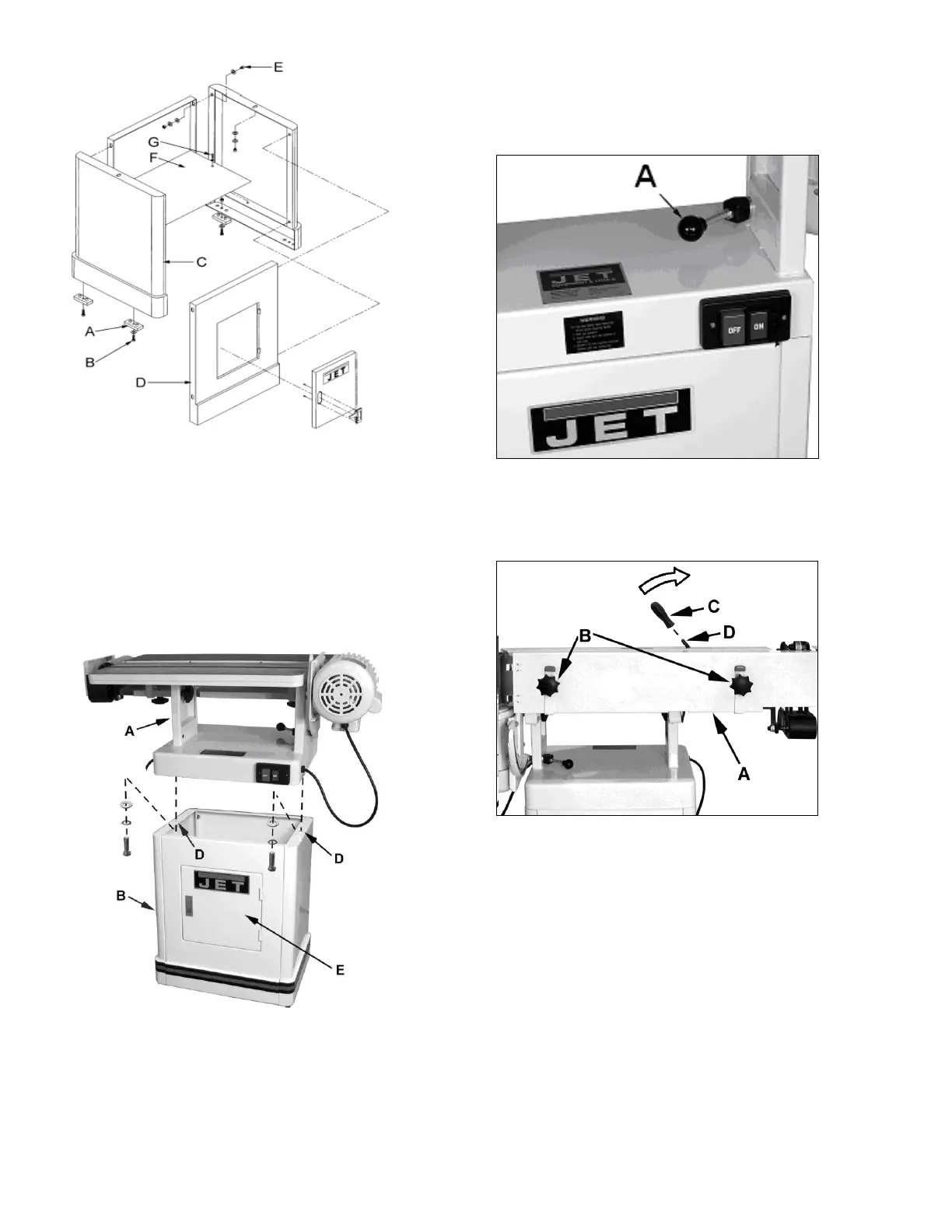

Fig 1
Fixer les panneaux latéraux (C, Fig.1) au panneau frontal (D,
Fig 1) avec 4 vis borgnes, 8 rondelles plates, 4 rondelles
d’arrêt et 4 écrous hex (E, Fig 1).
Fixer la plaque de métal (F, Fig 1) avec 2 vis M5 (G, Fig 1) et
2 rondelles plates.
Monter le support en fixant le panneau arrière aux panneaux
latéraux.
S’assurer que le support est stable et sur une surface plane
avant de fixer les vis.
Fig 2
ATTENTION:
Le corps de la machine (A) est lourd – 95kg.
Etre très prudent et utiliser un dispositif de levage adéquat
pour poser la machine sur le support (Fig 2).
Accéder par la porte du support (E) et fixer l’unité de ponçage
avec 2 vis borgnes et 2 rondelles (D).
Montage de la bande abrasive
Tirer la vis moletée pour débloquer le support (A, Fig 3),
incliner le support de ponçage en position verticale.
Fig 3
Retirer le carter de la bande en dévissant les deux boutons
(B, Fig. 4).
Enlever la bande abrasive et le guide parallèle.
Fig 4
Placer la manette (C) en position relâchée.
Monter la bande abrasive sur le rouleau de guidage, tout en
tenant compte du sens de rotation indiqué de la bande.
Bien poser la bande à plat, la tendre et en contrôler le circuit
en tournant à la main dans le sens de rotation (pour un
éventuel ajustage, voir chapitre 8.1).
Montage du carter du rouleau
Monter le carter du rouleau (C, Fig 5) avec quatre vis M4x20
(A).
Deux plaquettes carrées (D) doivent être interposées entre
les charnières (B) et le carter (E).
Remarque: le côté arrondi des plaquettes doit se trouver
contre la charnière.
