Instrukcja instalacji regulatora prêdkoœci jednofazowego wentylatora skraplacza z serii P266 101
Wartość napięcia początkowego określa się
jako procent napięcia wejściowego regulatora
z serii P266. Aby obliczyć wartość napięcia
początkowego, należy użyć następującego wzoru.
Tryb niskiego ciśnienia
Tryb niskiego ciśnienia określa, czy silnik wentylatora
jest włączony (przy napięciu początkowym/minimalna
prędkość), czy wyłączony, gdy ciśnienie wykryte przez
przetwornik P266 jest mniejsze niż ustawiona wartość
ciśnienia początkowego.
Wartość ciśnienia początkowego
Ciśnienie początkowe (w jednostkach bar lub psi)
jest ustawioną wartością ciśnienia, przy której regulator
z serii P266 wysyła napięcie o wartości początkowej
i porusza wentylator z minimalną prędkością. Wartość
ciśnienia początkowego jest funkcją ustawionej
wartości ciśnienia początkowego i zakresu ciśnienia
danego przetwornika P266. Aby obliczyć wartość
ciśnienia początkowego, należy użyć następującego
wzoru. Zakresy ciśnienia przetwornika P266,
zobacz Tabela 3.
Wartość ciśnienia końcowego
Wartość zadana ciśnienia końcowego jest ciśnieniem
(mierzonym w jednostkach bar lub psi), przy którym
regulator z serii P266 wysyła napięcie o wartości
końcowej i porusza wentylator z maksymalną
prędkością. Wartość ciśnienia końcowego jest
funkcją ustawionej wartości ci
śnienia początkowego
icałkowitego zakresu ciśnienia danego przetwornika.
Aby obliczyć wartość ciśnienia końcowego dla danego
zastosowania, należy użyć następującego wzoru.
Zakresy ciśnienia przetwornika P266, zobacz Tabela 3.
Tryb dla uzwojenia rozszczepionego
Niektóre jednofazowe silniki PSC mają przewody
uzwojenia z odczepem. Włączenie trybu dla
uzwojenia rozszczepionego umożliwia triakowi
M2 dostarczanie napięcia do uzwojenia głównego
(a nie do pomocniczego), co zwiększa efektywność
silnika (Rysunek 3A i Rysunek 4A).
Uwaga: Tryb dla uzwojenia rozszczepionego jest
dostępny tylko dla jednofazowych silników PSC
240 VAC, które mają uzwojenie z odczepem.
Należy sprawdzić w instrukcji instalacji dostarczonej
przez producenta, czy silnik może być połączony
w tym trybie.
Tryb sprężarki Copeland Digital Scroll™
Tryb cyfrowego kompresowania pozwala stosować
regulatory z serii P266 w systemach ze sprężarkami
wykorzystującymi metodę „Digital Scroll Compressor”.
Niezastosowanie tego trybu pracy w wypadku
stosowania sprężarki „Digital Scroll Compressor”
może powodować drgania wentylatora skraplacza.
Tryb napięcia ko
ńcowego
Napięcie końcowe to napięcie wyjściowe regulatora
z serii P266 (określone jako procent pełnego napięcia),
jakie jest utrzymywane, gdy monitorowane ciśnienie
jest równe lub większe od ciśnienia końcowego. Tryb
napięcia końcowego może być ustawiony na 95% lub
97% całkowitego napięcia wejściowego. Zobacz
Rysunek 5.
Napięcie początkowe (VAC)
Napięcie (VAC) linii
wejściowej sterowania P266
Wartość napięcia
początkowego (%)
Ustawienie ciśnienia
początkowego (bar lub psi)
Zakres ciśnienia przetwornika
P266 (bar lub psi)
X
250
=
Wartość ciśnienia
początkowego
Ustawienie ciśnienia
końcowego (bar lub psi)
Zakres ciśnienia przetwornika
P266 (bar lub psi)
X
250
=
Wartość ciśnienia
końcowego

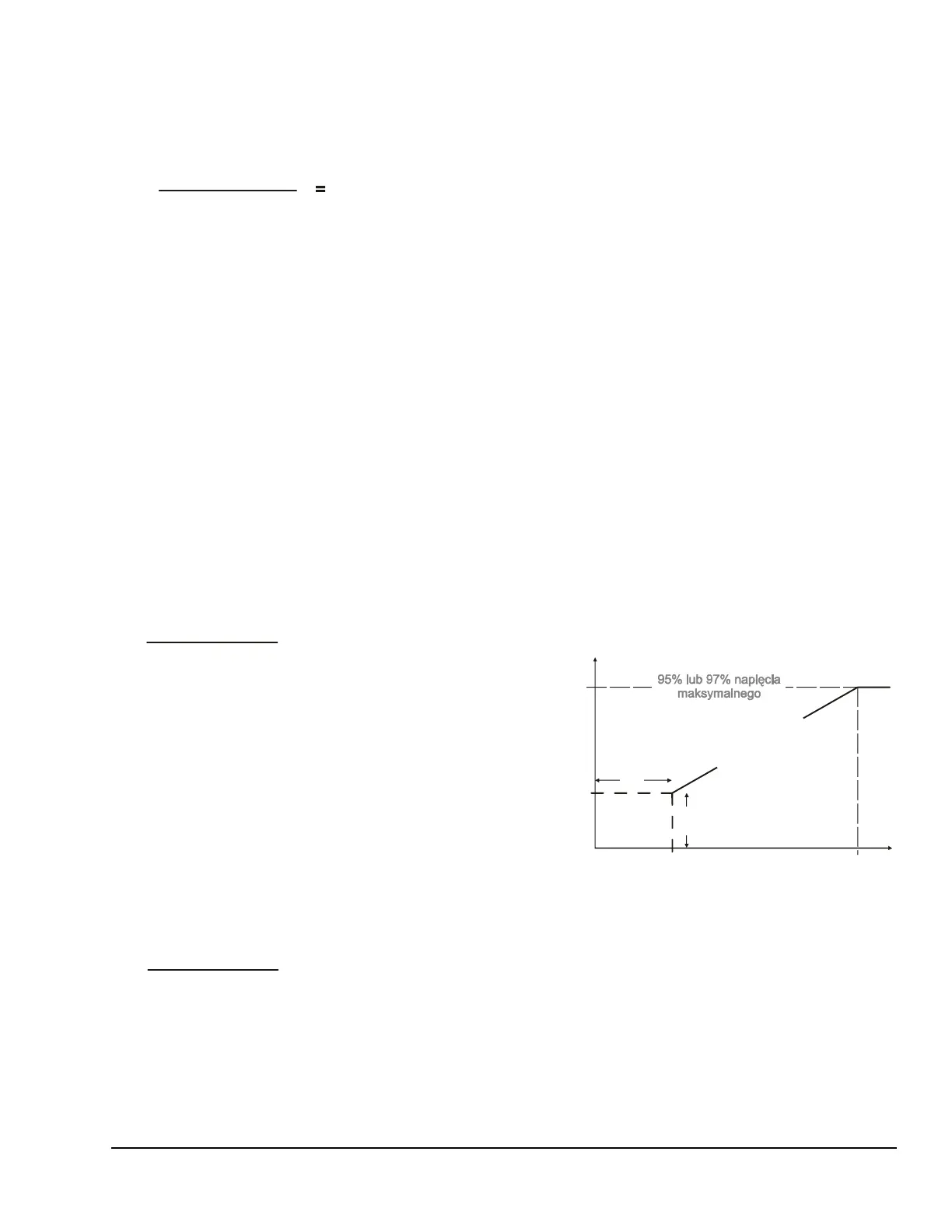

Rysunek 5: Związki pomiędzy zmiennymi
regulatora prędkości wentylatora P266
Ciśnienie
początkowe
Ciśnienie
końcowe
0
Napięcie
początkowe
Tryb
napięcia
końcowego
Tryb niskiego ciśnienia
wył.
Napięcie silnika
Tryb
niskiego
ciśnienia
wł.
Ciśnienie przy czujniku
N
a
p
i
ę
c
i
e
s
i
l
n
i
k
a
Rys.:
p
266_Valu_Rels
