Commande de vitesse de ventilateur de condensateur monophasé de la série P266 17
La valeur de la tension de démarrage est un
pourcentage de la tension d’entrée de la commande série
P266. Utilisez la formule ci-dessous pour calculer la valeur
de la tension de démarrage pour votre application.
Mode basse pression
Le mode basse pression détermine si le moteur du
ventilateur est en marche (à la tension de démarrage/
vitesse minimale) ou à l’arrêt lorsque la pression détectée
au niveau du transducteur P266 est inférieure au point de
consigne de la pression de démarrage.
Valeur de la pression de démarrage
La pression de démarrage (bar ou psi) est le point
de consigne de pression auquel la commande série P266
délivre la tension de démarrage et fait tourner le moteur du
ventilateur à la vitesse minimale. La valeur de la pression
de démarrage est fonction du point de consigne de
pression de démarrage et de la plage de pression du
transducteur P266. Utilisez la formule ci-dessous pour
calculer la valeur de la pression de démarrage. Reportez-
vous au Tableau 3 pour connaître les plages de pression
du transducteur P266.
Valeur de la pression finale
Le point de consigne de pression finale est la pression (bar
ou psi) à laquelle la commande série P266 délivre la
tension finale et fait tourner le moteur du ventilateur à la
vitesse maximale. La valeur de la pression finale est
fonction du point de consigne de pression finale et de la
plage de pression totale du transducteur. Utilisez la formule
ci-dessous pour calculer la valeur de la pression finale pour
votre application. Reportez-vous au Tableau 3 pour
connaître les plages de pression du transducteur P266.
Mode bobinage fractionné
Certains moteurs PSC monophasés possèdent des fils de
bobinage de moteur fractionnés. L’activation du mode
bobinage fractionné permet au triac M2 d’alimenter les
bobinages principaux (et non les bobinages auxiliaires), ce
qui augmente le rendement du moteur (Figure 3A et
Figure 4A).
Remarque: Le mode bobinage fractionné n’est
disponible que pour les moteurs PSC monophasés
de 240 VAC munis de fils de bobinage fractionnés.
Reportez-vous aux instructions d’installation du
fabricant du moteur pour déterminer si votre moteur
de ventilateur peut être raccordé de manière
à permettre le mode bobinage fractionné.
Mode compresseur Copeland Digital Scroll™
Le mode Digital Scroll Compressor vous permet d’utiliser la
commande série P266 sur un système doté d’un
compresseur à défilement numérique. Si l’activation du
mode Digital Scroll Compressor échoue lorsque vous
utilisez un compresseur à défilement numérique, le
ventilateur du condensateur risque d’osciller.
Mode tension finale
La tension finale est la tension délivrée par la commande
série P266 (exprimée en pourcentage de la tension totale),
qui est maintenue lorsque la pression surveillée est égale
ou supérieure à la pression finale. Le mode tension finale
peut être réglé sur 95 ou 97 % de la tension d’entrée
totale. Voir Figure 5.
Tension démarrage (VAC)
Alimentation principale
commande P266 (VAC)
V
aleur de la tension
de démarrage (%)
Point de consigne de pression
de démarrage (bar ou psi)
Plage de pression du
transducteur P266 (bar ou psi)
X
250
=
Valeur de la
pression
de démarrage
Point de consigne de pression
de démarrage (bar ou psi)
Plage de pression du
transducteur P266 (bar ou psi)
X
250
=
Valeur de la
pression finale

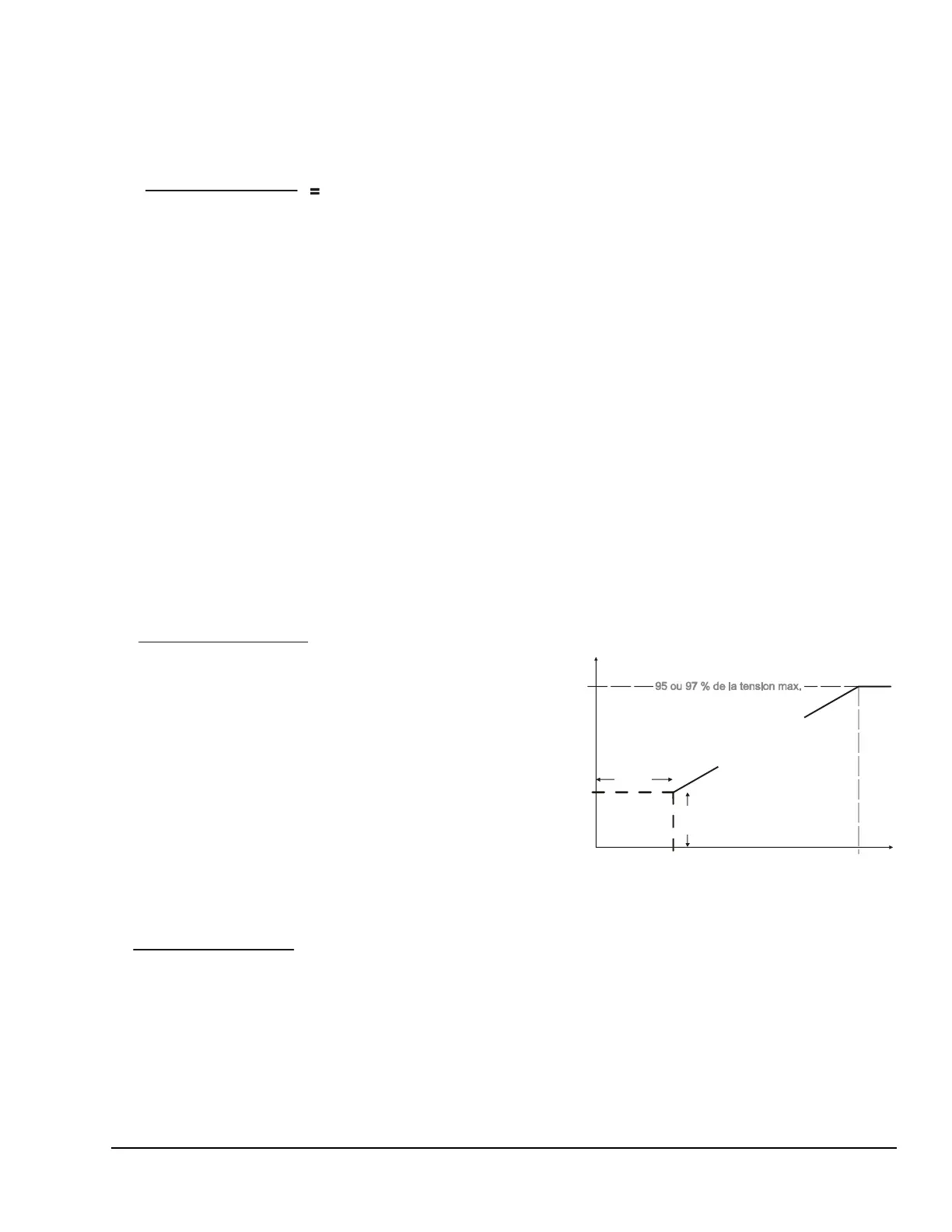

Figure 5: Rapport entre les variables
de la commande de vitesse de ventilateur P266
Pression de
démarrage
Pression
finale
0
Tension de
démarrage
Mode
tension
finale
Mode basse pression
désactivé
Te
n
sio
n
au
m
oteur
Mode basse
pression
activé
Pression au détecteur
T
e
n
s
i
o
n
a
u
m
o
t
e
u
r
FIG:
p
266_Valu_Rels
