Fläkthastighetskontroll P266 med enfaskondensator Installationsanvisning78
Läge för låghastighetskondensator
I vissa tillämpningar för fläkthastighet kan
en låghastighetskondensator (LSC) (tillbehör)
anslutas till P266-enhetens M3 Triac och den
fläktmotor som styrs (Figur 3 och Figur 4).
Låghastighetskondensatorer används vid låg
spänning för att förbättra fläktmotorns effektivitet och
prestanda. Ställ in läget för låghastighetskondensator
på ON när en sådan används.
Obs! Den valfria låghastighetskondensatorn ska
ha samma spänningsområde och mikrofarad-värde
som den extra kondensator som tillhandahålls
av tillverkaren, men kondensatorn får inte
överskrida 15 mikrofarader.
Obs! Du måste också ställa in värdet för
omkopplingsspänning när en låghastighetskondensator
används i P266-tillämpningen. I Värde för
omkopplingsspänning och Fastställa värdet för
omkopplingsspänning finns mer information om hur
du ställer in värdet för omkopplingsspänning.
Läge för extra fläktsteg
Du kan ställa in P266-enheten så att den går
igenom en cykel (ON/OFF) för upp till ytterligare
tre fläktmotorer (med fast hastighet) eller fläktsteg
förutom den fläkt med variabel hastighet som styrs
av P266-enheten.
Tre lågspänningskretsar (Figur 2) kan anslutas för
att styra startmotorerna för extra fläktmotorer/steg.
I Tabell 2 finns information om hur du ställer in det antal
extra fläktar som används i tillämpningen.
Figur 7 visar en P266-tillämpning med
en extra fläkt som drivs tillsammans med
den hastighetskontrollerade fläkten. När
kondensatorbelastningen överskrider utkapaciteten
för den-hastighetskontrollerade fläkten kopplar P266-
enheten på den extra fläkten och växlar över den
hastighetskontrollerade fläkten (P266) till ett nytt
starttryck.
Värde för överlappning med extra fläkt
Värdet för överlappning med extra fläkt bestämmer
tryckområdesöverlappningen (i procent av det totala
tryckområdet [regleringen]) mellan fläktstegen som har
ställts in för P266-enheten. Fläktöverlappningsvärdet
är samma för alla extra fläktsteg som har ställts
in för enheten.
När du ökar värdet för överlappning med extra
fläkt minskar cykelhastigheten (ON/OFF) för
de extra fläktarna och tryckskillnaderna ökar mellan
de extra fläktstegen (vilket ökar tryckområdet för
varje extra fläktsteg).
Obs! Om P266-enheten inte har ställts in för extra
fläktar används inte värdet för överlappning med extra
fläkt. I Tabell 2 finns information om hur du ställer
in det antal extra fläktar som används i tillämpningen.
Värde för omkopplingsspänning
Värdet för omkopplingsspänning fastställer med vilken
spänning som P266-enheten aktiverar och inaktiverar
M3 Triac och låghastighetskondensatorn (Figur 6).
Se Fastställa värdet för omkopplingsspänning
.

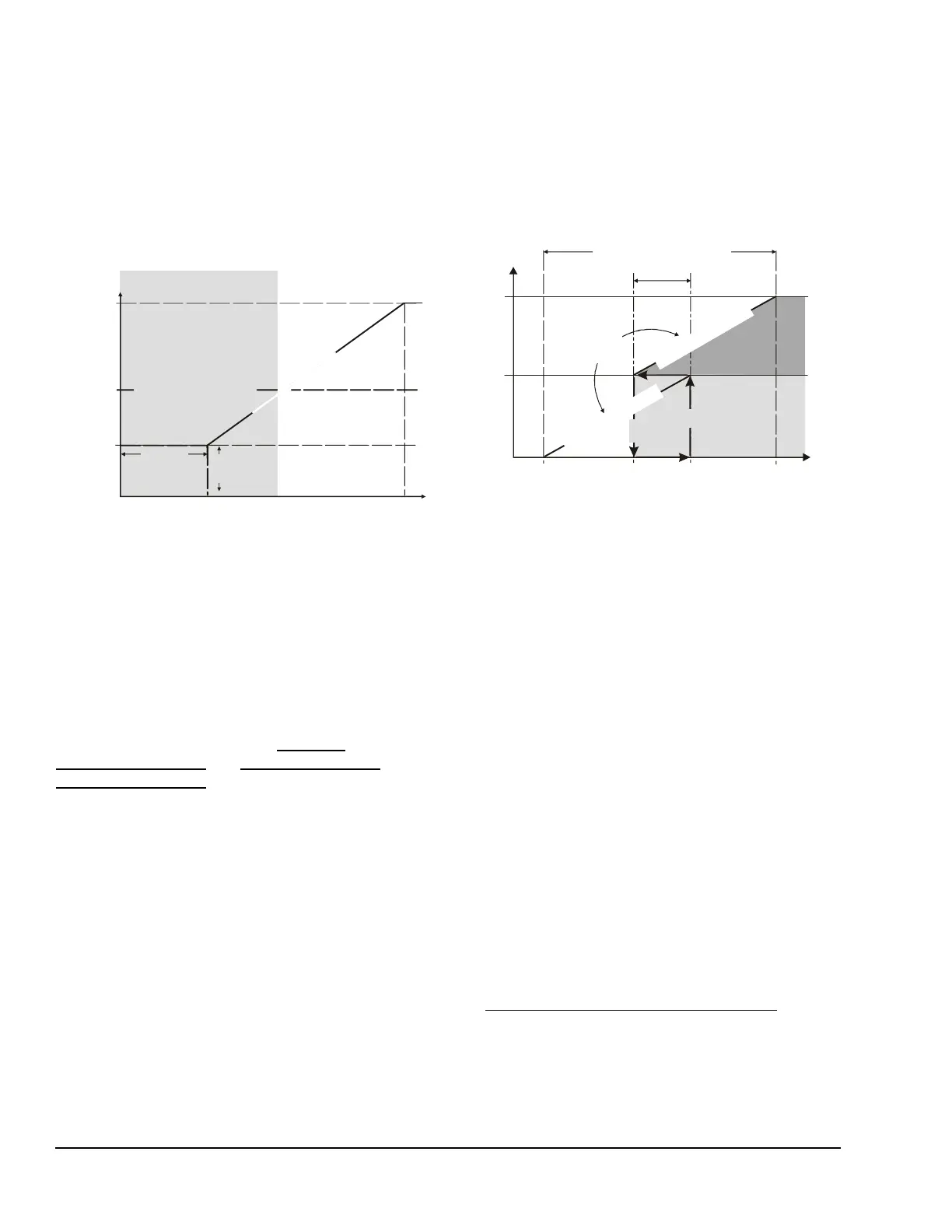

Figur 6: Drift med låghastighetskondensator
Starttryck
Sluttryck
0
Startspänning
Slutspänning
LPM
av
S
p
ännin
g
till motor
LPM på
Tryck vid givare
Låghastighetskondensator
aktiverad
Låghastighetskondensator
inaktiverad
S
p
ä
n
n
i
n
g
t
i
l
l
m
o
t
o
r
Omkopplingsspänning
OS
FIG
:
p
266_CV_Rels
Figur 7: Hastighetskontrollerad (P266) fläkt som
drivs med ett extra (ON/OFF) fläktsteg
över hela tryckområdet
Starttryck
Sluttryck
0
Tryck vid givare
Total t
Steg 1
U
t
e
f
f
e
k
t
f
ö
r
P
2
6
6
-
f
l
ä
k
t
Utgång
för extra
fläkt
% överlappning
för fläkt
Uteffekt för
P266-fläkt
samt
extra fläkt
Växling
av fläktsteg
för P266
U
t
k
a
p
acitet
ON
OFF
Fläktens regleringsområde
Fig: AuxFanOvrlap
U
t
e
f
f
e
k
t
f
ö
r
P
2
6
6
-
f
l
ä
k
t
