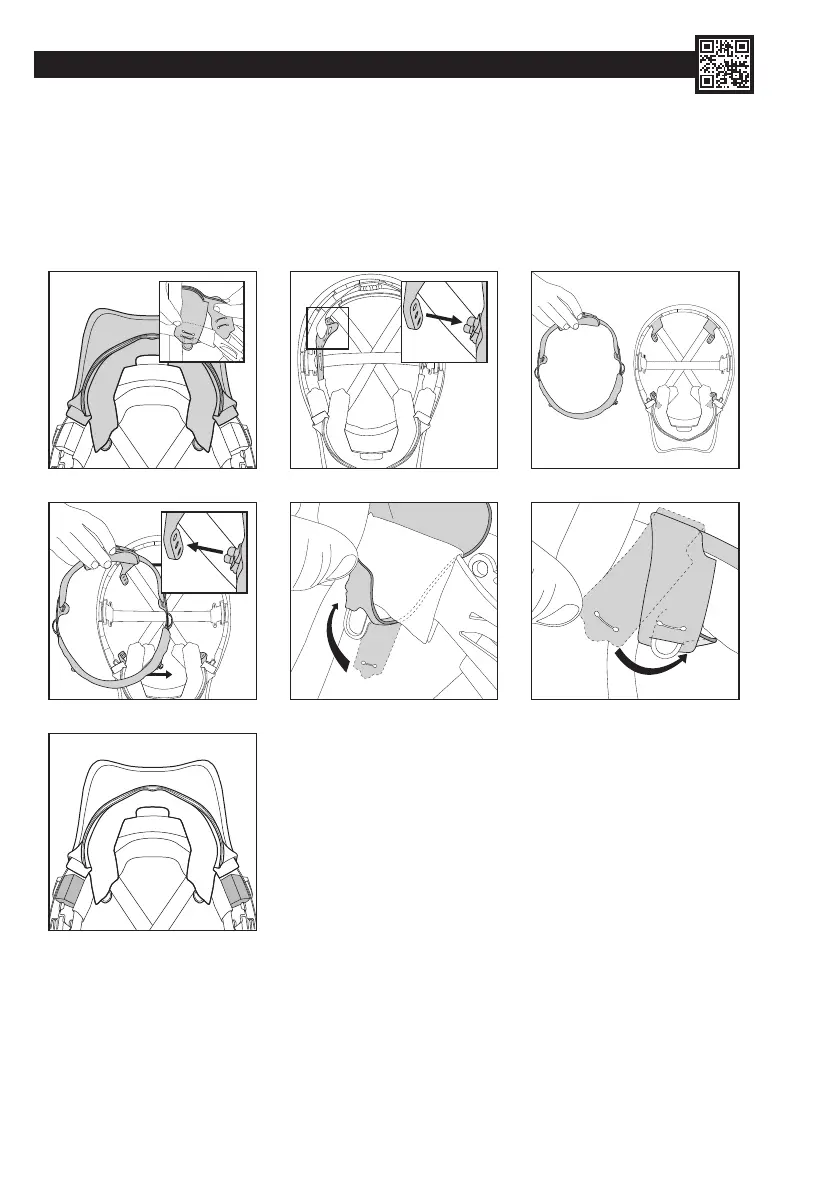

KABLO ŞERİDİNİN ÇIKARILMASI VE DEĞİŞTİRİLMESİ:
1. Dört iç ve dış yüz contası kenar bağını baret içerisindeki kablo montaj noktalarından çıkarın.
2. Kablo şeridini kolu alıcı içerisinden çıkarmadan sökün (bareti ve bunu yaparken alıcıyı sıkı bir şekilde tutun).
3. Bu işlemi 4 kolun tamamı için tekrarlayın, sonrasında kablo şeridini baretten çıkarın. Kullanılmış şerit yerel yasalara uygun olarak
imha edilmelidir.
4. Yedek şeridi baret kabuğunun içerisine yerleştirin, sonrasında ilk kolu konumuna doğru çıkartın ve işlemi 4 kolun tamamı için tekrarlayın.
5. Dış kenar bağı setini baret içerisinden kablo şeridi arkasından besleyin. Bağları, baret içerisinde kablo montaj noktalarının üzerinden geçirin.
6. İç kenar bağları setini kablo grubu montaj noktası ve dış bağlar üzerinden geçirin. Sızdırmaz kenarın diğer ucundaki bağlar için tekrar edin.
7. Köpük bloklar şekil 7'de gösterilen şekilde açığa çıkarılmalıdır.
KENAR BAĞLARI
1 2 3
4 5 6
7
