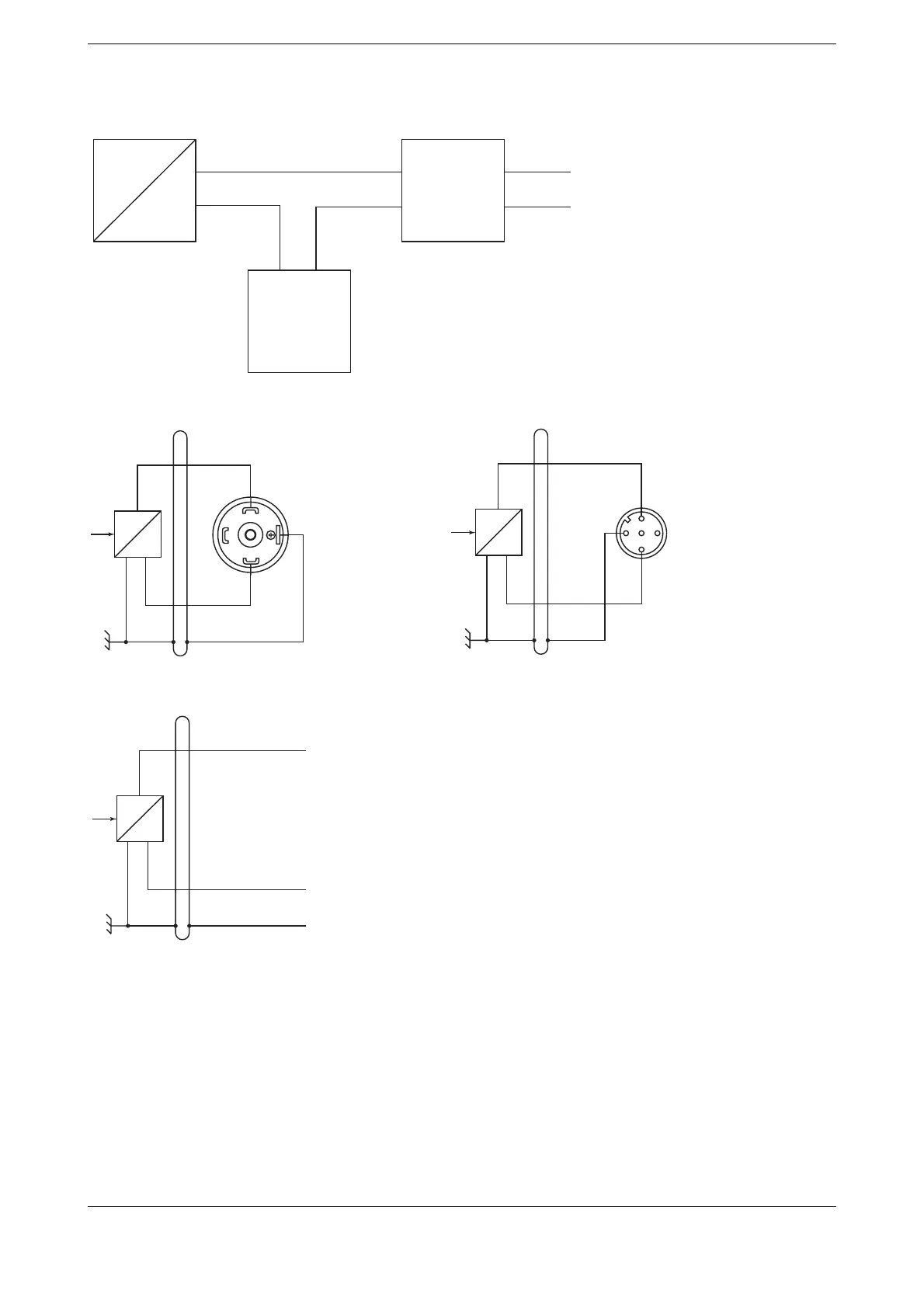

4.3 Schémas de principe et de raccordement
4.3.1 Montage 2 fils
Tous les composants du circuit de mesure sont branchés en série (sortie 4 à 20 mA)
Raccordement avec connecteur Raccordement avec connecteur M12
avec câble de raccordement (option /73)
L1
N
L+
L-
0V / S-
U
B
/ S+
Alimentation
Sortie
Exploitation
(Enregistreur)
(Affichage)
P
I
+
+
-
-
+
-
1
2
3
Blindage
0V / S-
U / S+
B
P
I
Blindage
0V / S-
U + / S+
B
P
I (U)
1
4
2
3
Blindage
0V / S-
U / S+
B
P
I
(1)(Blanc)
(Gris)
(Noir)
(2)
