JVC COMPU LINK TD-W304 A User Manual

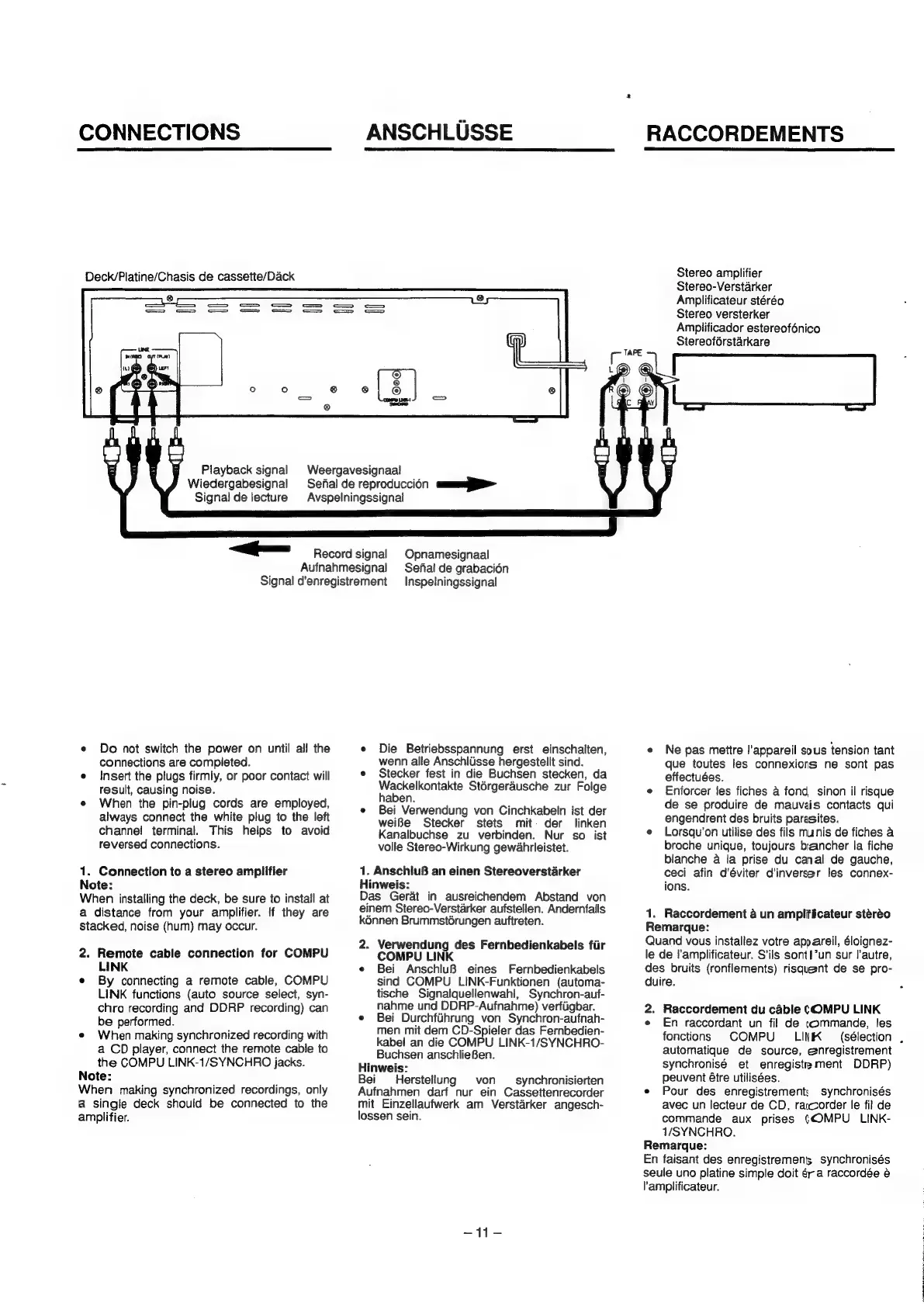

CONNECTIONS
Deck/Platine/Chasis de cassette/Dack
ANSCHLUSSE
Playback signal
Wiedergabesignal
Signal de lecture
~<a
Signal d'enregistrement
« Do not switch the power on until all the
connections are completed.
e Insert the plugs firmly, or poor contact will
result, causing noise.
e When the pin-plug cords are employed,
always connect the white plug to the left
channel terminal. This helps to avoid
reversed connections.
1. Connection to a stereo amplifier
Note:
When installing the deck, be sure to install at
a distance from your amplifier. {f they are
stacked, noise (hum) may occur.
2. Remote cable connection for COMPU
LINK
e By connecting a remote cable, COMPU
LINK functions (auto source select, syn-
chro recording and DDRP recording) can
be performed.
e When making synchronized recording with
a CD player, connect the remote cable to
the COMPU LINK-1/SYNCHRO jacks.
Note:
When making synchronized recordings, only
a single deck should be connected to the
amplifier.
Weergavesignaal
Sefial de reproduccién >
Avspelningssignal
Record signal
Aufnahmesignal
Opnamesignaal
Sefal de grabacién
Inspelningssignal
e Die Betriebsspannung erst einschalten,
wenn alle Anschilsse hergestellt sind.
e Stecker fest in die Buchsen stecken, da
Wackelkontakte Stérgerausche zur Folge
haben.
e Bei Verwendung von Cinchkabeln ist der
weiBe Stecker stets mit der linken
Kanalbuchse zu verbinden. Nur so ist
volle Stereo-Wirkung gewahrleistet.
1. AnschluB an einen Stereoverstarker
Hinweis:
Das Gerat in ausreichendem Abstand von
einem Stereo-Verstarker aufstellen. Andernfalls
kénnen Brummstérungen auftreten.
2. Verwendung des Fernbedienkabels fiir
COMPU LINK
¢ Bei Anschlu8 eines Fernbedienkabels
sind COMPU LINK-Funktionen (automa-
tische Signalquellenwahi, Synchron-auf-
nahme und DDRP-Aufnahme) verfiigbar.
¢ Bei Durchfhrung von Synchron-aufnah-
men mit dem CD-Spieler das Fernbedien-
kabel an die COMPU LINK-1/SYNCHRO-
Buchsen anschlieBen.
Hinweis:
Bei Herstellung von — synchronisierten
Aufnahmen darf nur ein Cassettenrecorder
mit Einzellaufwerk am Verstarker angesch-
lossen sein.
-W-
RACCORDEMENTS
Stereo amplifier
Stereo-Verstarker
Amplificateur stéréo
Stereo versterker
Amplificador estereofénico
Stereoférstarkare
e Ne pas mettre l'appareil sous tension tant
que toutes les connexions ne sont pas
effectuées.
e Enforcer les fiches a fond sinon il risque
de se produire de mauvais contacts qui
engendrent des bruits parasites.
e Lorsqu’on utilise des fils munis de fiches a
broche unique, toujours braancher la fiche
blanche a la prise du canal de gauche,
ceci afin d’éviter d’inverser les connex-
ions.
1. Raccordement a un amplificateur stereo
Remarque:
Quand vous installez votre appareil, éloignez-
le de l'amplificateur. S’ils sont#?un sur l'autre,
des bruits (ronflements) risquent de se pro-
duire.
2. Raccordement du cable COMPU LINK
e En raccordant un fil de rommande, les
fonctions COMPU LINK (sélection ,
automatique de source, enregistrement
synchronisé et enregiste ment DDRP)
peuvent étre utilisées.
e Pour des enregistrement; synchronisés
avec un lecteur de CD, raccorder le fil de
commande aux prises (MPU LINK-
1/SYNCHRO.
Remarque:
En faisant des enregistrements synchronisés
seule uno platine simple doit éra raccordée é
amplificateur.
