JVC COMPU LINK TD-W304 A - Names of Parts and Their Functions

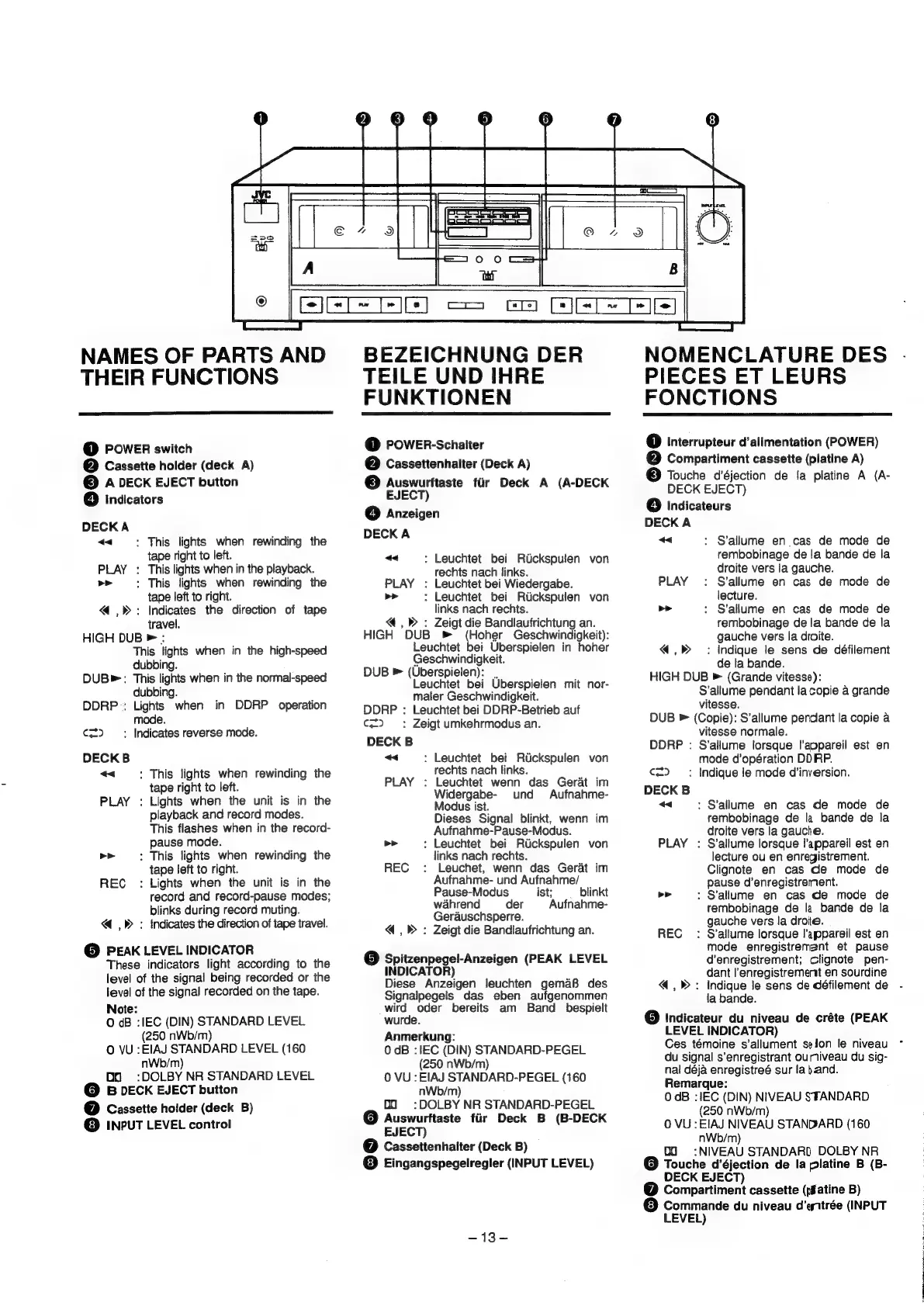

NAMES OF PARTS AND
THEIR FUNCTIONS
@ POWER switch
@ Cassette holder (deck A)
© A DECK EJECT button
@ Indicators
DECKA
~< : This lights when rewinding the
tape right to left.
PLAY : This lights when in the playback.
>> : This lights when rewinding the
tape left to right.
<<,» Indicates the direction of tape
travel.
HIGH DUB > :
This lights when in the high-speed
dubbing.
DUB»: This lights when in the normal-speed
dubbing.
DDRP : Lights when in DDRP operation
mode.
cx): Indicates reverse mode.
DECKB
« : This lights when rewinding the
tape right to left.
PLAY : Lights when the unit is in the
playback and record modes.
This flashes when in the record-
pause mode.
>> : This lights when rewinding the
tape left to right.
REC : Lights when the unit is in the
record and record-pause modes;
blinks during record muting.
< ,» : Indicates the direction of tape travel.
@ PEAK LEVEL INDICATOR
These indicators light according to the
level of the signal being recorded or the
level of the signal recorded on the tape.
Note:
O dB : IEC (DIN) STANDARD LEVEL
(250 nWb/m)
O VU :EIAJ STANDARD LEVEL (160
nWb/m)
Od :DOLBY NR STANDARD LEVEL
@ B DECK EJECT button
@ Cassette holder (deck B)
© INPUT LEVEL control
BEZEICHNUNG DER
TEILE UND IHRE
FUNKTIONEN
@ POWER-Schalter
@ Cassettenhalter (Deck A)
© Auswurftaste fiir Deck A (A-DECK
EJECT)
6 Anzeigen
DECK A
“« : Leuchtet bei Rickspulen von
rechts nach links.
PLAY : Leuchtet bei Wiedergabe.
>> : Leuchtet bei Riickspulen von
links nach rechts.
4,» : Zeigt die Bandlaufrichtung an.
HIGH DUB » (Hoher Geschwindigkeit):
Leuchtet bei Uberspielen in hoher
Geschwindigkeit.
DUB » (Uberspielen): .
Leuchtet bei Uberspielen mit nor-
maler Geschwindigkeit.
DDRP : Leuchtet bei DDRP-Betrieb auf
c=): Zeigt umkehrmodus an.
DECK B
«< : Leuchtet bei Rickspulen von
rechts nach links.
PLAY : Leuchtet wenn das Gerat im
Widergabe- und Aufnahme-
Modus ist.
Dieses Signal blinkt, wenn im
Aufnahme-Pause-Modus.
>> : Leuchtet bei Riuckspulen von
links nach rechts.
REC : Leuchet, wenn das Gerat im
Aufnahme- und Aufnahme/
Pause-Modus ist; blinkt
wahrend der Aufnahme-
Gerauschsperre.
@,» : Zeigt die Bandlaufrichtung an.
@ Spitzenpegel-Anzeigen (PEAK LEVEL
INDICATOR)
Diese Anzeigen leuchten gemaB des
Signalpegels das eben aufgenommen
wird oder bereits am Band bespielt
wurde.
Anmerkung:
0 dB :IEC (DIN) STANDARD-PEGEL
(250 nWb/m)
0 VU : EIAJ STANDARD-PEGEL (160
nWb/m)
Oo :DOLBY NR STANDARD-PEGEL
@ Auswuritaste fiir Deck B (B-DECK
EJECT)
@ Cassettenhalter (Deck B)
© Eingangspegelregler (INPUT LEVEL)
=43=
NOMENCLATURE DES
PIECES ET LEURS
FONCTIONS
C1) Interrupteur d’alimentation (POWER)
© Compartiment cassette (platine A)
© Touche d’éjection de fa platine A (A-
DECK EJECT)
@ indicateurs
DECKA
«< : S’allume en cas de mode de
rembobinage de la bande de la
droite vers la gauche.
PLAY : S’allume en cas de mode de
lecture.
>> : S’allume en cas de mode de
rembobinage dela bande de la
gauche vers la droite.
: Indique le sens de défilement
de la bande.
HIGH DUB » (Grande vitesse):
S’allume pendant la copie a grande
vitesse.
DUB » (Copie): S’allume pendant la copie a
vitesse normale.
DDRP : S’allume lorsque l'appareil est en
mode d’opération DD RP.
<i 2
C2): Indique le mode d’inversion.
DECK B
«< : S'allume en cas de mode de
rembobinage de la bande de la
droite vers la gauche.
PLAY : S’allume lorsque l'appareil est en
lecture ou en enregistrement.
Clignote en cas de mode de
pause d’enregistrement.
>> : S'allume en cas de mode de
rembobinage de la bande de la
gauche vers la droite.
REC: S’allume lorsque l'appareil est en
mode enregistrement et pause
d’enregistrement; clignote pen-
dant l’enregistrement en sourdine
Indique le sens de défilement de
la bande.
@ Indicateur du niveau de créte (PEAK
LEVEL INDICATOR)
Ces témoine s’allument selon te niveau
du signal s’enregistrant ourniveau du sig-
nal déja enregistreé sur la band.
Remarque:
0 dB : IEC (DIN) NIVEAU STANDARD
(250 nWb/m)
0 VU: EIAJ NIVEAU STANDARD (160
nWb/m)
OOo =:NIVEAU STANDARD DOLBY NR
@ Touche d’éjection de la platine B (B-
DECK EJECT)
Compartiment cassette (pfatine B)
© Commande du niveau d’gntrée (INPUT
LEVEL)
