K-8 Si toutes les poches d'engrenage de code
(e) ne sont pas alignées sur la ligne de
cisaillement (position ouverte),
recommencer à l'étape K-3.

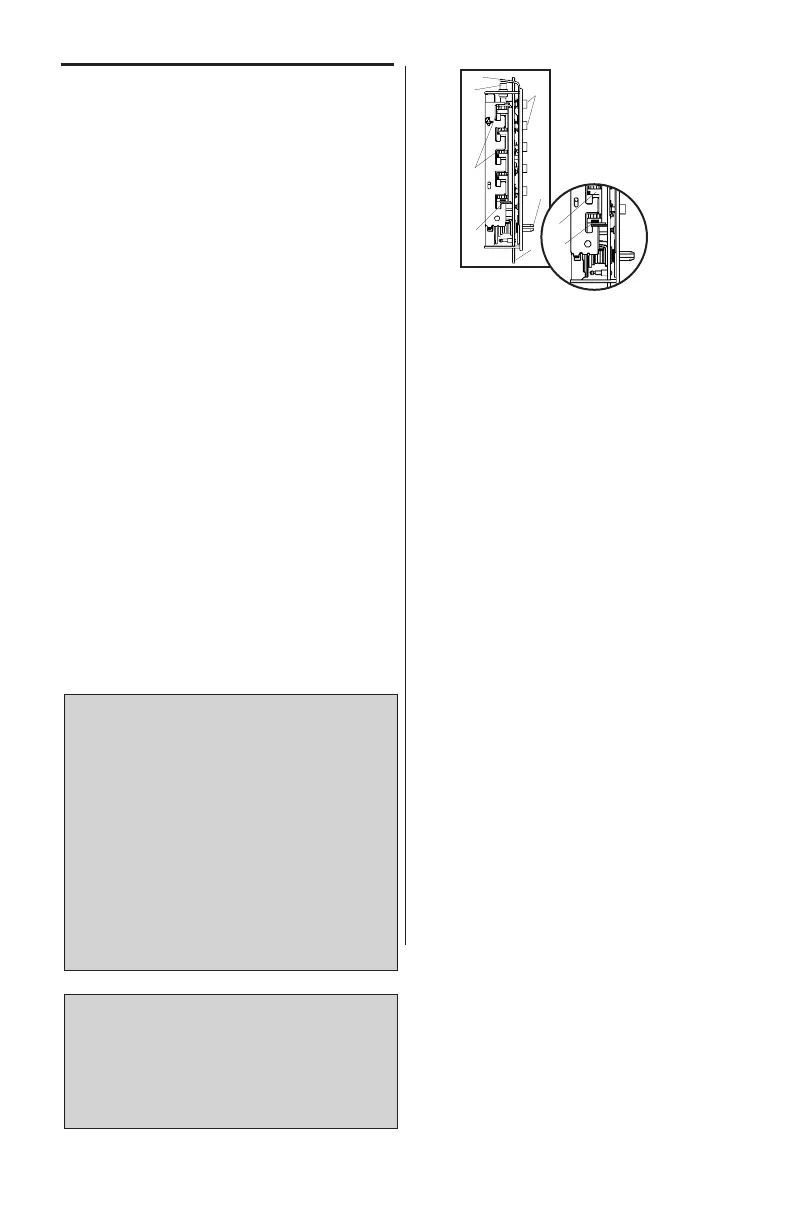

K-9 Appuyer sur le coulisseau de verrouillage
(g) au sommet de la chambre et libérer
(cela ressemble à une extrémité de bougie)
(voir Figure 11-3).
K-10 En utilisant des pinces ou l'équivalent, faire
tourner l'arbre de commande (d) vers la
gauche pour effacer la chambre et libérer.
Le coulisseau de verrouillage (g) devrait
sortir (le bouton en dessous restera
enfoncé) (voir Figure 11-3).
K-11 Appuyer sur les clés-tiges (c) qu'on veut
dans la nouvelle combinaison, libérant
chacune après les avoir enfoncées (voir
Figure 11-4).
K-12 Une fois que tous les chiffres de la nouvelle
combinaison ont été enfoncés, en utilisant
des pinces ou l'équivalent, tourner l'arbre de
commande (d) dans le sens horaire (voir
Figure 11-4). Le bouton de changement de
code (h) sous le coulisseau de verrouillage
(g) devrait apparaître (voir Figure 11-4). La
nouvelle combinaison est maintenant
réglée.
K-13 Regarder les engrenages de code (e). Les
numéros de la nouvelle combinaison ne
doivent pas être à la ligne de cisaillement
(position ouverte) (voir Figure 11-4). Si cela
ressemble à (f), recommencer à l'étape K-3
Réinstallation: remplacer le couvercle antipous-
sière à trois faces portant la mention « Kaba
Simplex ». S'assurer que les joints sur les deux
plaques d'extrémité passent au travers des
fentes sur le couvercle antipoussière. Tuteurer les
deux joints de la plaque d'extrémité. Remplacer
la chambre à combinaison dans la serrure en util-
isant les deux mêmes vis retirées précédem-
ment. Glisser l'assemblage de l'axe sur l'arbre de
commande de la chambre en s'assurant qu'il est
dans la même position qu'avant son retrait. Fixer
de nouveau la plaque arrière, en s'assurant que
les cordiers sont correctement fixés en utilisant
les quatre mêmes vis retirées précédemment.
Réinstaller la serrure sur la porte.
Test: entrer la combinaison établie lors du
processus de réinitialisation. Tourner la barrette
tournante vers la droite (sens horaire). Le pêne
devrait se rétracter. Si le pêne ne se rétracte pas,
tourner la barrette tournante à gauche (sans
antihoraire) et libérer, puis entrer le code à nou-
veau.
