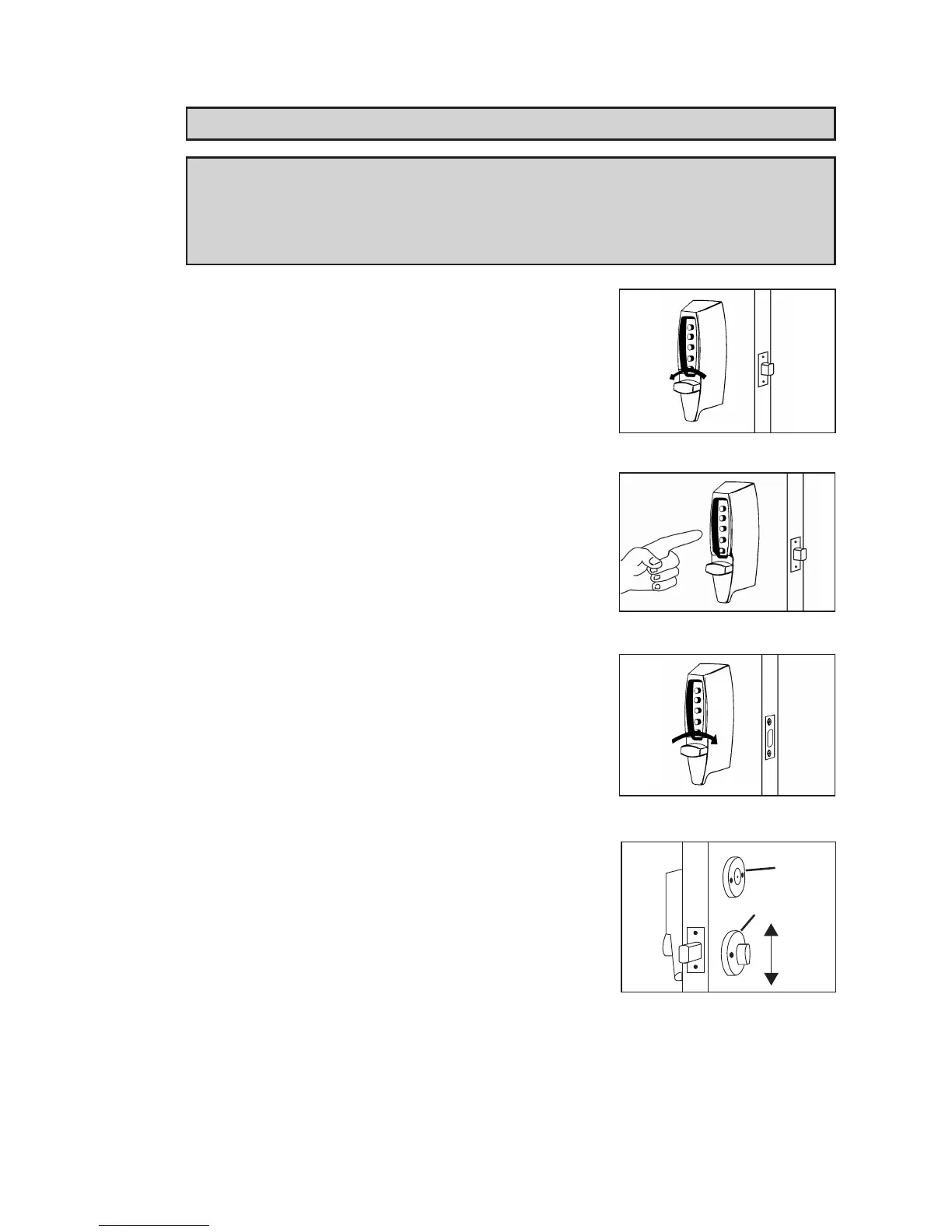

2-1.
1-1.
9
4" (102mm)
7" (18cm)

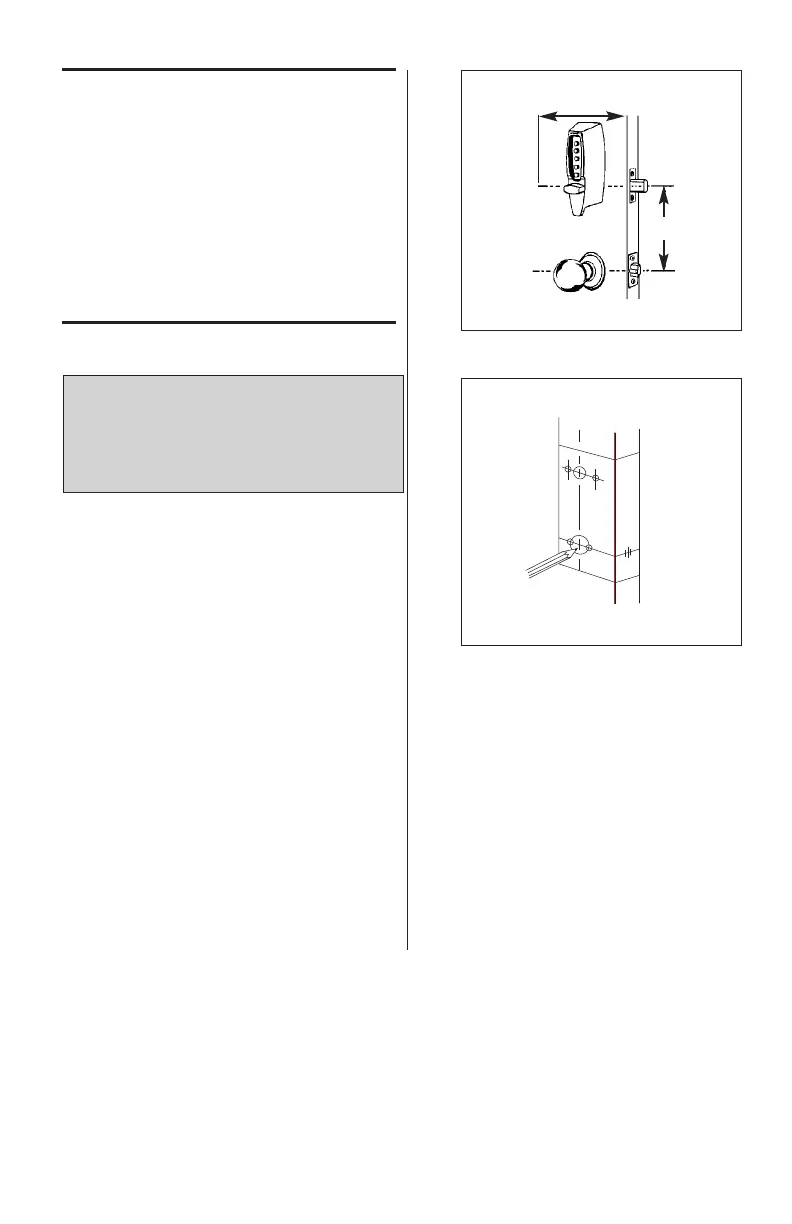

Déterminer la main de la serrure
Marquer la porte
REMARQUE : s'assurer d'utiliser le bon
gabarit (pour porte à droite ou à gauche -
distance d'entrée de 2 po ou 2 po). Si
on utilise le mauvais gabarit, on devra
repercer la porte, laissant les trous
précédemment percés exposés.
1) Plier délicatement le gabarit trouvé au cen-
tre de ce livret sur la ligne de 2 po ou de
2 po, comme indiqué à la (Figure 2-1).
2) Fixer le gabarit à l'extérieur de la porte afin
que tous les plis indiqués s'alignent cor
rectement avec le bord de la porte.
3) Utiliser un pointeau pour faire les marques
de perçage des sept trous, précisément
aux endroits indiqués sur le gabarit. La
marque de pointeau sur le bord de la porte
doit être centrée en fonction de l'épaisseur
de la porte.
4) Retirer le gabarit.
Installer la serrure en plaçant le trou de la bar-
rette tournante extérieure à au moins 7 po (18
cm) au-dessus de la serrure principale, afin
qu'elle soit aisément accessible et n'entrave
pas l'utilisation de la poignée de porte.
*Une largeur de montant minimale de 4 po
(10,16 cm) est nécessaire pour le montage
(Figure 1-1).
