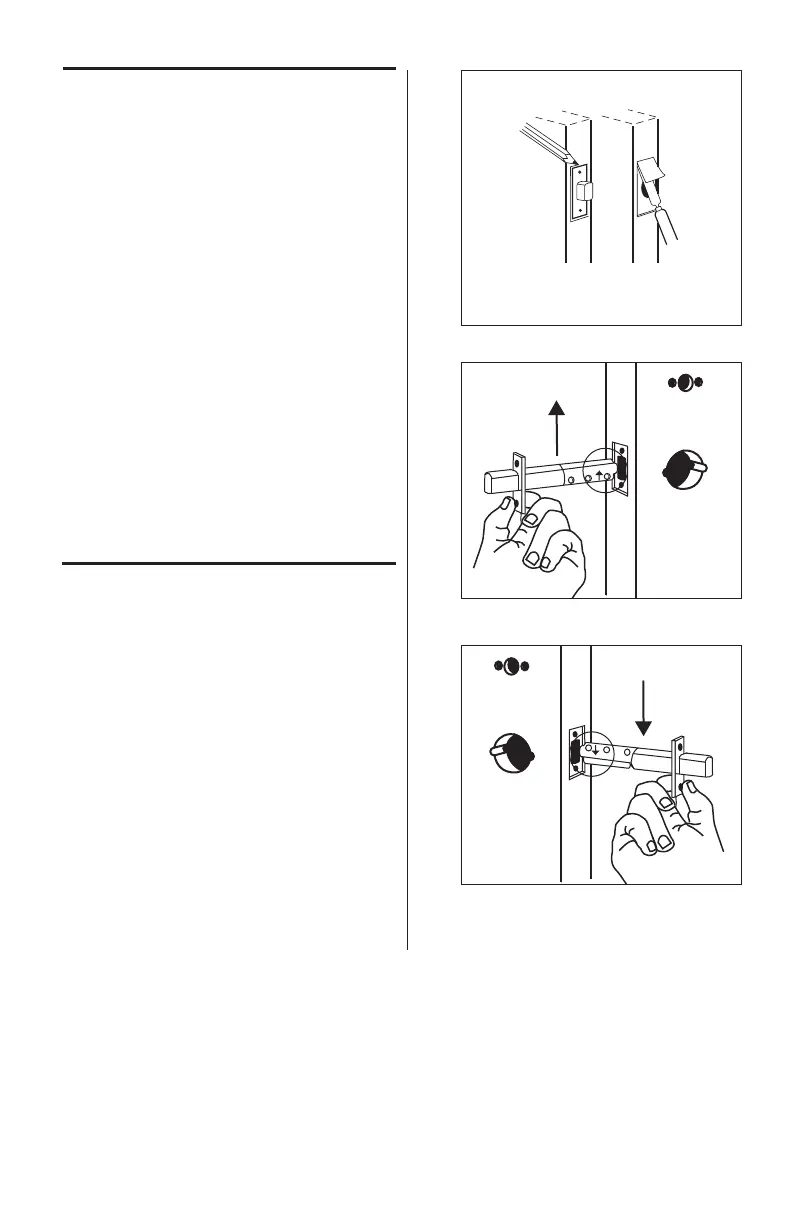

Découper la plaquette de verrou
Installer le verrou

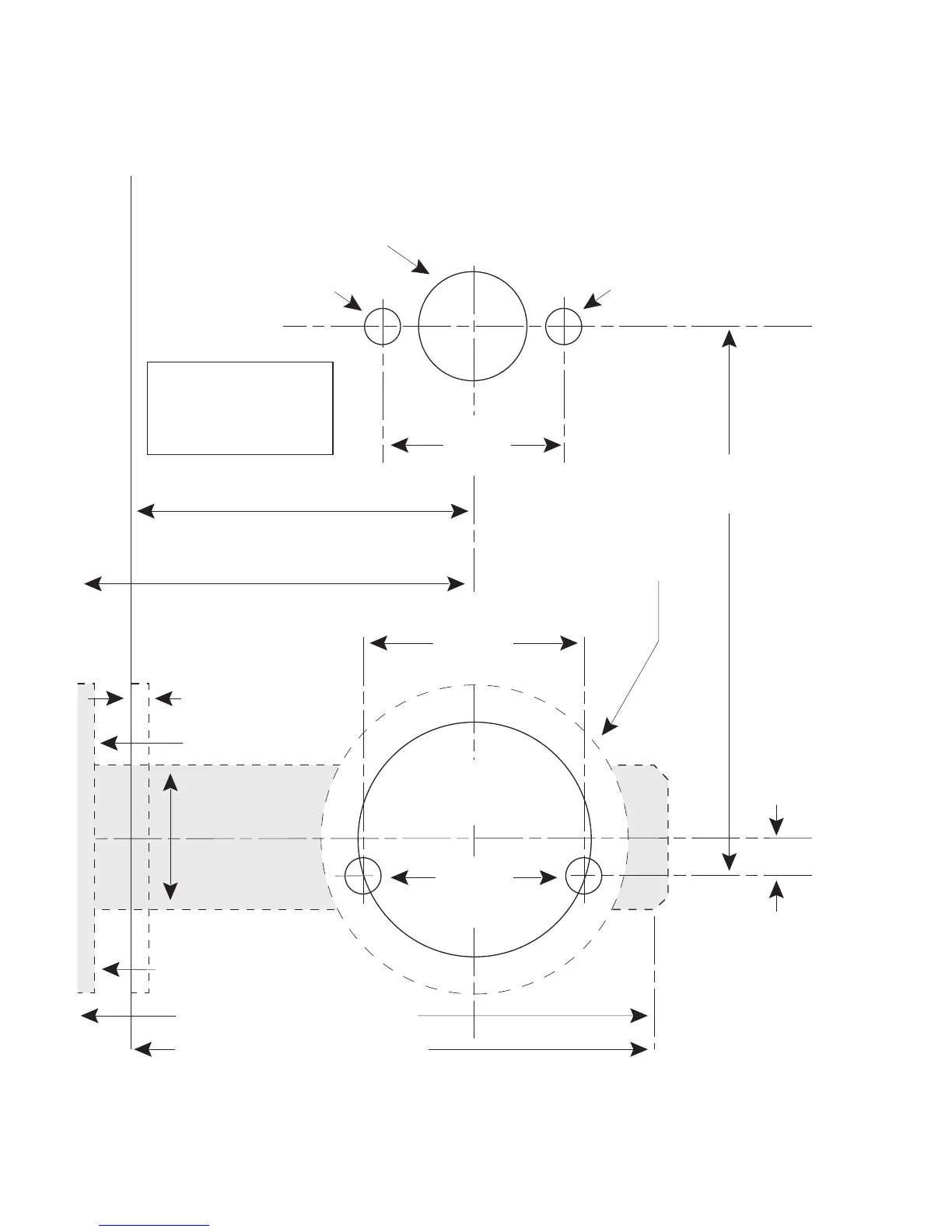

PORTE AVEC POIGNÉE À DROITE (voir
gabarit)
1) Insérer le verrou, avec la flèche pointant
vers le haut, dans le trou de 1 po (25 mm)
de diamètre (Figure 5-1).
2) Fixer la plaque de face du verrou à la porte
avec les deux vis cruciformes fournies.
PORTE AVEC POIGNÉE À GAUCHE (voir
gabarit)
1) Insérer le verrou, avec la flèche pointant
vers le bas, dans le trou de 1 po (25 mm)
de diamètre (Figure 5-2).
2) Fixer la plaque de face du verrou la porte
avec les deux vis cruciformes fournies.
Cette procédure s'applique aux portes en bois
1) Insérer le verrou dans le trou de 1 po (25
mm) jusqu'à ce que la plaquette s'appuie
contre le bord de la porte. Tracer une ligne
autour de la plaquette. Retirer le verrou de
la porte (Figure 4-1) A.
2) Pour les portes sans bords biseautés, utilis-
er un ciseau à bois de 1 po (25 mm) pour
enlever environ po (3 mm) ou suffisam-
ment de matériaux pour que la plaque
frontale soit parfaitement au ras du bord de
la porte (Figure 4-1) B.
3) Pour les portes avec des bords biseautés,
suivre l'étape 2, sauf que la plaque frontale
ne sera pas au ras du bord de la porte,
mais plutôt alignée à la face de la porte.
Pour ce faire, on doit supprimer plus de
bois à partir du bord supérieur de la porte.
